Комплексы программно-технические систем автоматизации САТН-1, ГРСИ 77264-20
Номер госреестра:
77264-20
Наименование СИ:
Комплексы программно-технические систем автоматизации
Обозначение типа:
САТН-1
Производитель:
АО "Транснефть - Верхняя Волга", г.Нижний Новгород
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76239
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические систем автоматизации САТН-1
Назначение средства измерений
Комплексы программно-технические систем автоматизации САТН-1 (далее ПТК),
предназначены для измерений входных аналоговых сигналов напряжения и силы постоянного
тока, электрического сопротивления постоянному току, преобразование данных сигналов и
визуализация результатов в единицах контролируемых технологических параметров, а также
формирования выходных аналоговых сигналов силы постоянного тока.
Описание средства измерений
Принцип действия ПТК заключается в аналого-цифровом преобразовании сигналов
напряжения и силы постоянного тока, электрического сопротивления постоянному току,
поступающих с соответствующих первичных преобразователей (датчиков) технологических
параметров (температура, давление, перепад давления, уровень, положение, расход, частота) не
входящих в состав комплексов, а также цифро-аналоговом преобразовании в сигнал силы
постоянного тока.
ПТК выполняют следующие функции:
-
измерение входных электрических сигналов, а также воспроизведение силы
постоянного тока;
-
преобразование входных электрических сигналов в цифровой формат,
пригодный для компьютерной обработки;
-
обработка полученных значений измеряемых параметров в соответствии с
алгоритмом,разработаннымприпроектированииконкретнойсистемы
автоматизации.
ПТК включают в свой состав:
-
преобразователи для согласования уровней сигналов, гальванической
развязки и/или искробезопасной защиты между первичными измерительными
преобразователями, датчиками и исполнительными механизмами с одной стороны и
модулями ввода-вывода аналоговых сигналов контроллеров с другой стороны,
питания первичных приборов и преобразователей;
-
программируемые логические контроллеры REGUL RX00 с модулями
ввода-вывода аналоговых сигналов;
-
АРМ оператора на базе промышленного компьютера с удаленным
монитором и/или с сенсорным монитором (панелью).
Преобразователи и контроллеры, входящие в состав ПТК, монтируются внутри шкафов
автоматики систем автоматизации, монитор АРМ устанавливается на лицевой двери шкафа, либо
располагается отдельно от шкафа.
Исполнение и конфигурация ПТК по составу оборудования, его количеству, требованиям
к функциям определяется заказом.
ПТК предназначены для построения на их базе систем автоматизации, систем
автоматическогоуправленияпромышленнымтехнологическимоборудованиеми
автоматизированных систем управления технологическим процессом.
ПТК предназначены для использования вне взрывоопасных зон промышленных объектов.
Связь с электротехническими устройствами и датчиками, установленными во взрывоопасных
зонах, осуществляется через искробезопасные цепи.
ОбщийвидшкафаавтоматикиПТКсуказаниемустройствзащитыот
несанкционированного доступа, представлен на рисунке 1.
Лист № 2
Всего листов 6

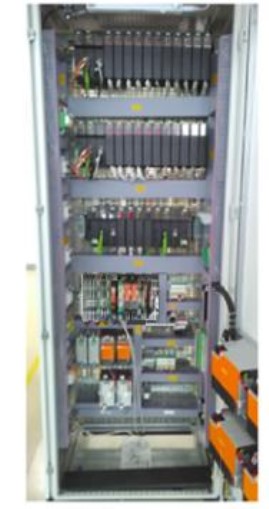

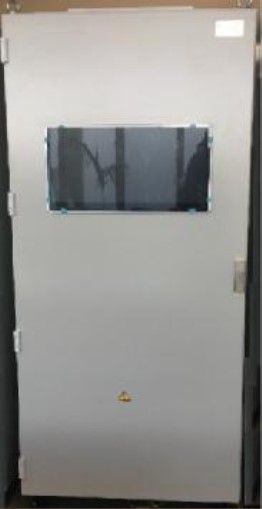

Рисунок 1 - Общий вид шкафа ПТК
Пломбирование ПТК не предусмотрено. Механическая защита ПТК основана на
использовании встроенного механического замка на дверях шкафов, в которых монтируются
компоненты ПТК.
Программное обеспечение
Программное обеспечение ПТК выполняет логические, вычислительные операции,
реализует сбор, хранение, передачу, отображение данных, и включает: системное программное
обеспечение контроллера (СПО) и прикладное программное обеспечение (ППО).
СПО предназначено для выполнения логических и вычислительных функций контроллера
по реализации сбора, обработки, хранения, управления, передачи и предоставления данных. СПО
устанавливается в энергонезависимую память модулей ввода/вывода аналоговых сигналов в
производственном цикле на заводе изготовители контроллера и в процессе эксплуатации
изменению не подлежит, ПО модулей ввода/вывода недоступно для коррекции конечным
пользователем.
ППО предназначено для отображения параметров работы контроллеров и визуализации
измерительной информации на АРМ, не влияет на метрологические характеристики ПТК, доступ
к нему защищен паролем.
Метрологические характеристики ПТК нормированы с учетом ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО модуля ЦП
Номер версии (идентификационный номер) ПО модулей ввода/вывода
Цифровой идентификатор ПО
Значение
RegulRTS *
не ниже 3.5.6.20
не ниже 1.0.14.0
---
* - альтернативное наименование «codesyscontrol»
Метрологические и технические характеристики
Метрологические и основные технические характеристики ПТК приведены в таблице 2 и
таблице 3.
0,1
0,012
0,25
0,012
---
от -50 до +50
мВ
Напряжение
постоянного
тока
(измерение)
от 0 до 10 В
---
Таблица 2 - Метрологические характеристики ПТК
Наименова-
мерения (вос-
вателя
ного
барьера)
Тип измеритель-
Диапазон из-
ного преобразо-
Тип модулей
ние канала
произведения)
(искробезопас-
ввод
а
/вывода
Пределы
допускае-
мой ос-
новной
приведен-
ной
1)
по-
грешности
(γо), ±, %
5
Пределы до-
пускаемой до-
полнительной
приведенной
1)
погрешности
2)
,
в рабочих ус-
ловиях (γр), ±,
%/1°С
6
AI-2AO-S
AI XX 04Y
1234
ACT20M-AI-AO-
S или ACT20M-
(Рег. №
Сила
(Рег. № 69025-17)
63776-16)
постоянногоMINI MCR-SL-AI XX 04Y
тока от 4 до 20 мА RPSS-I-I-SP (Рег. №
(измерение)(Рег. № 55662-13)63776-16)
ACT20P-
BRIDGE-S
(Рег. № 69025-17)
AI XX 04Y
(Рег. №0,10,002
63776-16)
AI XX 04Y(Р
ег. № 63776-0,10,007
16)
от -1000 мВ
до 1000 мВ
MAXC MCR
(-EX)-T-UI-UP
(Рег. № 68653-17)
AI XX 04Y
(Рег. №0,150,012
trial-16)
ACT20M-AI-AO-
S или
ACT20M-AI-
2AO-S
(Рег. № 69025-17)
I XX 04Y
(Рег. №0,10,012
63776-16)
от 0 до 10 В
AI XX 04Y
(Рег. №0,10,002
63776-16)
Лист № 4
Всего листов 6
Продолжение
1
Таблицы 2
23456
Сопротивле
ниеот 1 до 2000MAXC MCRAI XX 04Y
постоянномуОм(-EX)-T-UI-UP(Рег. №0,150,012
току (Рег. № 68653-17) 63776-16)
(измерение)
ACT20M-AI-
AO-S или
2AO-S
O XX 01
ACT20M-A
I
-
A
(Рег. №
Y
0,150,012
(Рег. № 69025-
63776-16)
17)
СилаMINI
постоянногоMCR-SL-RPSS-AO XX 01Y
токаот 4 до 20 мАI-I-SP(Рег. №0,250,012
(воспроизве (Рег. № 55662- 63776-16)
дение)13)
AO XX 01Y
--- (Рег. №0,10,0025
63776-16)
Примечания:
1) Нормирующим значением для приведенной погрешности является разность между
максимальным и минимальным значениями диапазона измерений;
2) Дополнительная погрешность вызвана изменением температуры воздуха от нормальной.
За нормальные условия измерений принята температура окружающей среды от +15 до
+25 °С.
В таблице указана максимально возможная комплектация ПТК. В зависимости от заказа
в состав ПТК могут входить не все типы измерительных преобразователей (искробезопасных
барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых
преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов
указываются в паспорте на шкафы автоматики.
от 8 до 64
от 8 до 64
от 1 до 24
Таблица 3 - Основные технические характеристики ПТК
Наименование характеристики
1
Значение
2
Количество входов для подключения первичных преобразователей, шт.:
– аналоговый сигнал постоянного тока
– аналоговый сигнал напряжения постоянного тока
– аналоговый сигнал датчиков с омическим выходом
Количество выходов для воспроизведения сигналов силы постоянного
тока, шт.
от 1 до 24
Параметры питания от сети переменного тока:
- напряжение переменного тока, В
- частота переменного тока, Гц
220±22
50±1
Лист № 5
Всего листов 6
Продолжение Таблицы 3
12
Потребляемая мощность, кВ·А, не более
0,7
Габаритные размеры шкафа, мм, не более
- высота
- ширина
- глубина
Масса шкафа, кг, не более
2200
800
600
350
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность при температуре +35 °С, %, не более
– атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Среднее время восстановления работоспособности, ч, не более
от +5 до +45
до 80
от 84 до 106,7
50000
20
0,33
эксплуатационной
Знак утверждения типа
наносится типографским способом в центре снизу на титульные листы
документации и на шильдик, расположенный на передней двери шкафа.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
Поверка
осуществляется по документу421459.200МП «Комплексы программно-технические систем
автоматизации САТН-1. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ»
25 октября 2019 г.
Основные средства поверки:
- калибратор процессов документирующий Trial 754, измерение силы постоянного тока от минус 30
до 30 мА, погрешность ± (0,01 %I + 5 мкА), воспроизведение силы постоянного тока от минус 0,1
до 22 мА, погрешность ± (0,01 %I + 3 мкА), воспроизведение напряжения постоянного тока от
минус 15 до 15 В, погрешность ± (0,01 %U + 0,0005 В), от минус 1 до 1 В, погрешность
± (0,01 %U + 0,00005 В) (Г.р. № 49876-12);
- магазин сопротивления Р4831, диапазон измерений от 0 до 100000 Ом, КТ 0,02 (Г.р. №
6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки и/или оттиска
клейма.
Обозначение
Количество
-
1 шт.
Таблица 4 - Комплектность ПТК
Наименование
Комплекс программно-технический
систем автоматизации САТН-1
Паспорт (формуляр)
Руководство по эксплуатации
Методика поверки (копия)
ТЕВД.425210.005.001ПС
ТЕВД.421459.200РЭ
421459.200МП
1 экз.
1 экз.
1 экз.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к комплексам
программно-техническим систем автоматизации САТН-1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТЕВД.421459.200ТУ Комплекс программно-технический систем автоматизации САТН-1.
Технические условия
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Адрес: 603950, г. Нижний Новгород, переулок Гранитный, дом 4/1
Телефон: (831) 438-22-00, факс: (831) 438-22-05
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1
Телефон: (831) 428-78-78, (831) 428-57-95
Web-сайт:
E-mail:
Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения
единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57336-14 | Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем | NET-G3A-E3 | ОАО "Институт территориального планирования "Кировское архитектурное, землеустроительное проектно-изыскательское предприятие" (Кировгипрозем), г.Киров | 2 года | Перейти |
| 7323-79 | Комплексы измерительные агрегатных средств для диагностирования | К736 | Нет данных | Нет данных | Перейти |
| 21952-01 | Комплексы измерительные аппаратно-программные | ИАПК РТУ Б | ЗАО "Ассоциация АТИС", г.С.-Петербург | 1 год | Перейти |
| 64547-16 | Комплексы измерительные универсальные | УИМ-Д | ООО НПП "Доза", г.Москва | 2 года | Перейти |
| 46692-11 | Комплексы измерительные плавучих полупогружных буровых установок "Полярная Звезда" и "Северное Сияние" | Нет данных | Фирма "Samsung Heavy Ind. Ltd.", Корея | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
