Устройства для измерений углов установки колес легковых автомобилей торговой марки "GIULIANO" CWA21, ГРСИ 77258-20
Номер госреестра:
77258-20
Наименование СИ:
Устройства для измерений углов установки колес легковых автомобилей торговой марки "GIULIANO"
Обозначение типа:
CWA21
Производитель:
Фирма "Giuliano Industrial S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76231
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерений углов установки колес легковых автомобилей торговой
марки GIULIANO модель CWA21
Назначение средства измерений
Устройства для измерений углов установки колес легковых автомобилей торговой марки
GIULIANO модель CWA21 (далее – устройства) предназначены для измерений углов установки
управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
-углов развала колес;
-углов индивидуального схождения колес.
Описание средства измерений
Действие устройств осуществляется путем обработки измерительной информации, по-
лучаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на
колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излуче-
ния. Видеокамеры с высоким разрешением SI (Scientific Image) и излучатели устройства выпол-
нены по технологии 3D Vision Based.
Управление процессом измерений, обработка и выдача результатов измерений прово-
дится с помощью персонального компьютера.
В память персонального компьютера устройства заложена база данных на большое ко-
личество моделей автомобилей. База данных содержит также схемы регулировок соответст-
вующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве
всех четырех колес автомобиля.
Устройства CWA21 конструктивно состоят из стационарной стойки, на которой закреп-
лена балка с видеокамерами. На стойке также размещены шкаф с процессорным блоком, мони-
тор, полка с клавиатурой и компьютерной мышью, принтер. На стойке имеются кронштейны,
на которых хранятся 4 светоотражающих мишени с адаптерами крепления к колёсам диагно-
стируемого транспортного средства. Для легкой и быстрой регулировки высоты камер вручную
используется система Feather Rollbar.

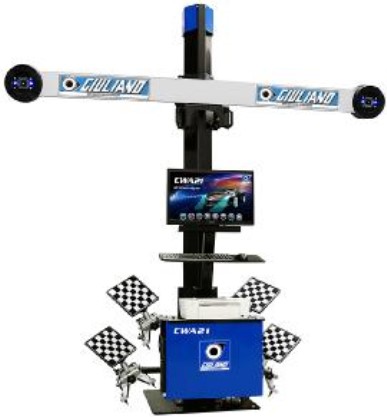

Общий вид устройств представлен на рисунке 1.
Рисунок 1 – Общий вид устройств для измерений углов установки колес легковых автомоби-
лей торговой марки GIULIANO модель CWA21
Пломбирование устройств не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
Для работы с устройствами применяется программное обеспечение «CWA21 3D
WheelAligner» (далее – ПО), которое устанавливается в энергонезависимую память блока обра-
ботки информации, поступающей с видеокамер. ПО служит для управления функциональными
возможностями устройств, проведения измерений и обработки их результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 – 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО«CWA21 3D WheelAligner»
Номер версии (идентификационный номер ПО), не ниже 3.0.9
Цифровой идентификатор ПО-
Метрологические и технические характеристики
Значение
±
15
±
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
Угол развала колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности измерений, ’
Угол схождение колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности измерений, ’
±
25
±
5
Значение
2830×150×150
2850×400×450
650×270×470
270×270×20
300
от +15 до +35
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (Д×Ш×В), мм, не более
- стационарная стойка
- балка с видеокамерами
- шкаф с процессорным блоком
- светоотражающие мишени
Масса, кг, не более
Диапазон рабочих температур, °С
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
+22
-33
50±1
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
Обозначение
-
Таблица 4 - Комплектность средства измерений
Наименование
Стационарная стойка
Балка с двумя видеокамерами
Шкаф с процессорным блоком
Светоотражающие мишени
Монитор
Клавиатура, компьютерная мышь
-
-
-
-
Количество
1 шт.
1 шт.
1 шт.
4 шт.
1 шт.
По заказу
Лист № 3
Всего листов 3
Наименование
Принтер
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
--
МП АПМ 43-19
Количество
По заказу
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 43-19 «Устройства для измерений углов установки ко-
лес легковых автомобилей торговой марки GIULIANO модель CWA21. Методика поверки», ут-
верждённому ООО «Автопрогресс-М» «11» июля 2019 г.
Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30’’ (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9, (0-360)°, ПГ ±30"
(рег. № 72318-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
для измерений углов установки колес легковых автомобилей торговой марки GIULIANO
модель CWA21
Техническая документация «GIULIANO Industrial S.p.A.», Италия
Изготовитель
«GIULIANO Industrial S.p.A.», Италия
Адрес: Via Guerrieri, 6 – 42015 Correggio (RE), Italy
Телефон: +39 0522 731111, факс: +39 0522 633109
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, корп.1
Телефон: +7 (495) 120-03-50
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
