Системы автоматизированные измерительные АРМ-В, ГРСИ 77246-20
Номер госреестра:
77246-20
Наименование СИ:
Системы автоматизированные измерительные
Обозначение типа:
АРМ-В
Производитель:
ООО Фирма "Информтест", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.01.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76219
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные измерительные АРМ-В
Назначение средства измерений
Системы автоматизированные измерительные АРМ-В (далее по тексту – системы)
предназначены для измерений мгновенных значений напряжения постоянного тока, временных
интервалов, силы постоянного тока и частоты постоянного тока, сопротивления электрическому
току и воспроизведения силы постоянного тока, напряжения постоянного тока.
Описание средства измерений
Принцип действия систем основан на аналого-цифровом преобразовании измеряемой по
двухпроводным, изолированным друг от друга каналам величины входных аналоговых
сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения
программой пользователя.
Системы выполнены по модульному принципу на основе стандарта VXI и представляют
собой набор функциональных модулей (мезонинов), размещенных в базовом блоке,
объединенных в зависимости от функционального назначения в измерительные каналы (далее
по тексту – ИК), управляемые от персональной электронной вычислительной машины (далее по
тексту – ПЭВМ).
Конструктивно системы представляют собой стойку СЭ186, с установленными в нее
источником питания переменного тока АКИП 1202/3, блоком БЭ266 и источником питания ИП-
400. Для удобства работы измерительные выходы блока БЭ266 и источников питания выведены
на коммутационную панель КП-АРМ-В. Стойка СЭ186 управляется при помощи ПЭВМ на
операционной системе Astra Linux 1.6.
Блок БЭ266 представляет собой крейт с установленными в него носителями мезонинов
НМ-М, в которые установлены МОСЦ6 (мезонин) и МЦММ1(мезонин).
Общий вид систем представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

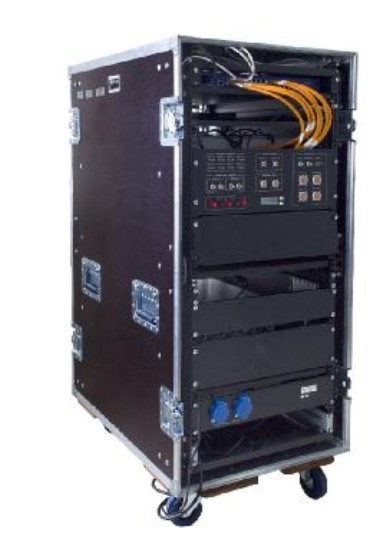

Рисунок 1 – Общий вид системы автоматизированной измерительной АРМ-В
Лист № 2
Всего листов 5
Программное обеспечение
Системы работают под управлением программного обеспечения (ПО), которое
выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических
функций povcalc.so.
Метрологически значимая часть ПО и измеренные данные достаточно защищены
с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077 – 2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОpovcalc.so
Номер версии ПО (идентификационный код) не ниже 1.0
Цифровой идентификатор ПО C1A1EA70
Алгоритм вычисления цифрового идентификатора ПО CRC32
Место пломбировки
Рисунок 2 – Схема пломбировки от несанкционированного доступа
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Диапазоныизмерениймгновенныхзначенийнапряжения
постоянного тока, В
±1,5
от 100 до 1·10
8
±2,5
±2,5
±0,1
±0,1
Таблица 2 – Метрологические характеристики
Наименование характеристики
Значение
от -0,25 до +0,25
от -0,5 до +0,5
от -1 до +1
от -2,5 до +2,5
от -5 до +5
от -10 до +10
от -20 до +20
от -50 до +50
от 2,048·10
-7
до 1073,742
±
[2,5·10
-6
·Tx + 2·10
-9
]
от -350 до +350
±1,5
от 0,01 до 3
±2,5
от 3 до 5000
от 0,1 до 40
от 0,1 до 4
Пределы допускаемой приведенной к верхней границе диапазона
измеренийпогрешностиизмерениймгновенныхзначений
напряжения постоянного тока, %
Диапазон измерений интервалов времени, с
Пределыдопускаемойабсолютнойпогрешностиизмерения
интервалов времени, с
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой относительной погрешности измерений
напряжения постоянного тока, %
Диапазон измерений силы постоянного тока, А
Пределы допускаемой относительной погрешности измерений
силы постоянного тока, %
Диапазон измерений сопротивления постоянному току по
двухпроводной и четырёхпроводной схемам измерений, Ом
Пределы допускаемой относительной погрешности измерений
сопротивления постоянному току, %
Диапазон измерений частоты переменного тока, Гц
Пределы допускаемой относительной погрешности измерений
частоты переменного тока, %
Диапазон воспроизведений напряжения постоянного тока, В
Пределыдопускаемойабсолютнойпогрешности
воспроизведений напряжения постоянного тока, В
Диапазон воспроизведений силы постоянного тока, А
Пределыдопускаемойабсолютнойпогрешности
воспроизведений силы постоянного тока, А
________
где Тх – измеряемый интервал времени
Значение
220±11
50±1
3000
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры системы, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
1391
600
1061
150
Лист № 4
Всего листов 5
Значение
Продолжение таблицы 2
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре +25
°
C, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, не менее, ч
Средний срок службы, не менее, лет
от +5 до +40
до 80
от 84,0 до 106,7
2000
15
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
1 шт.
Обозначение
-
Количество
1 шт.*
1 шт.
1 экз.
1 экз.
ФТКС.305656.275
ФТКС.411713.279РЭ
ФТКС.411713.279ФО
-
Таблица 4 – Комплектность средства измерений
Наименование
Система автоматизированная измерительная
АРМ-В
Комплект ЗИП-О
Руководство по эксплуатации
Формуляр
Программное обеспечение на CD (компакт-
дисках)
* - в соответствии с заказом.
Поверка
осуществляетсяпоразделу 13«Поверка» документаФТКС.411713.279РЭ«Система
автоматизированная измерительная АРМ-В. Руководство по эксплуатации», утвержденному
ООО «ИЦРМ» и ФГУП «ВНИИФТРИ» 30.10.2019 года.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде
25900-03);
-установкаизмерительнаяК2С-62(регистрационныйномервФедеральном
информационном фонде 12915-91);
-калибраторуниверсальный9100(регистрационныйномервФедеральном
информационном фонде 25985-09);
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном
информационном фонде 11326-90);
-магазинсопротивленияР40108(регистрационныйномервФедеральном
информационном фонде 9381-83);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в
Федеральном информационном фонде 52669-13);
- нагрузки электронные программируемые серии АТН (регистрационный номер в
Федеральном информационном фонде 50595-12);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном
информационном фонде 41567-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки
или оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к системам
автоматизированным измерительным АРМ-В
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной
аппаратуры (магистраль VXI) общие технические требования
ФТКС.411713.279ТУСистемыавтоматизированныеизмерительныеАРМ-В.
Технические условия
Изготовитель
ОбществосограниченнойответственностьюФирма«ИНФОРМТЕСТ»
(ООО Фирма «ИНФОРМТЕСТ»)
ИНН 7735075319
Адрес: 124460, г. Москва, г. Зеленоград, проезд 4801 дом 7, строение 5
Юридический адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6,
пом. XIV ком. 8
Телефон/факс: +7 (495) 983-10-73
E-mail:
Испытательные центры
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий
поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
