Счетчики электрической энергии трехфазные многофункциональные МИРТЕК-32-АМ, ГРСИ 77191-19
Номер госреестра:
77191-19
Наименование СИ:
Счетчики электрической энергии трехфазные многофункциональные
Обозначение типа:
МИРТЕК-32-АМ
Производитель:
ЗАО "Каскад-Миртек", Армения, г.Ереван
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.01.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76158
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчикиэлектрическойэнергиитрехфазныемногофункциональные
«МИРТЕК-32-AM»
Назначение средства измерений
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-AM»
(далее – счетчики) предназначены для измерения активной и реактивной электрической энер-
гии прямого и обратного направления по дифференцированным во времени тарифам в трехфаз-
ных сетях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов
тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе
расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка
при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных ин-
формационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета
электроэнергии, диспетчерского управления (АСДУ).
Счетчики имеют в своем составе измерительные элементы – датчики тока (шунты или
трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую
память данных, встроенные часы, позволяющие вести учет электрической энергии по тариф-
ным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные
устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к сис-
темам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем
составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор нали-
чия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переклю-
чениярежимовиндикации«Просмотр»,оптическийпорт,выполненныйпо
ГОСТ IEC 61107-2011.

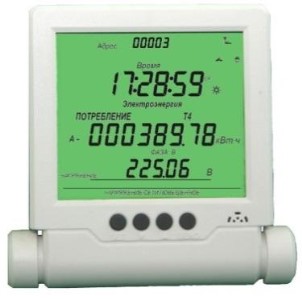

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также
присутствует жидкокристаллический дисплей (далее – ЖК-дисплей).
В состав счетчиков могут входить до четырех отдельных гальванически развязанных от
сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискрет-
ных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удален-
ного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Лист № 2
Всего листов 16
Структура условного обозначения
МИРТЕК-32-АМ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХ- Х
Тип счетчика
Тип корпуса
W31 – для установки на щиток, модификация 1
W32 – для установки на щиток, модификация 2
W33 – для установки на щиток, модификация 3
D31 – для установки на DIN-рейку, модификация 1
D33 – для установки на DIN-рейку, модификация 3
D34 – для установки на DIN-рейку, модификация 4
D35 – для установки на DIN-рейку, модификация 5
SP31 – для установки на опору ЛЭП, модификация 1
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21-2012
A0.5 – класс точности 0,5S по ГОСТ 31819.22-2012
A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
A1R2 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.23-2012
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.5R2 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012
A0.2R1 – класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.2R2 – класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 2 по ГОСТ 31819.23-2012
Номинальное напряжение
57,7 – 57,7 В
220 – 220 В
230 – 230 В
Базовый ток
1 – 1 А
5 – 5 А
10 – 10 А
Максимальный ток
10А – 10 А
50А – 50 А
60А – 60 А
80А – 80 А
100А – 100 А
Тип измерительных элементов
S – шунты
T – трансформаторы тока
N – наличие измерительного элемента в цепи нейтрали
Лист № 3
Всего листов 16
Первый интерфейс
CAN – интерфейс CAN
RS485 – интерфейс RS-485
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса (от 1 до 9)
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса (от 1 до 9)
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса (от 1 до 9)
PF/n – PLC-модем с FSK-модуляцией, где n – номер модификации модуля интерфейса (от 1 до 9)
PO/n – PLC-модем с OFDM-модуляцией, где n – номер модификации модуля интерфейса
(от 1 до 9)
Второй интерфейс
CAN – интерфейс CAN
RS485 – интерфейс RS-485
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса (от 1 до 9)
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса (от 1 до 9)
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса (от 1 до 9)
PF/n – PLC-модем с FSK-модуляцией, где n – номер модификации модуля интерфейса (от 1 до 9)
PO/n – PLC-модем с OFDM-модуляцией, где n – номер модификации модуля интерфейса
(от 1 до 9)
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса (от 1 до 9)
E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса (от 1 до 9)
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
Дополнительные функции
H – датчик магнитного поля
In – дискретный вход, где n – количество входов (от 1 до 4)
K – реле управления нагрузкой в цепи тока
L – подсветка индикатора
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, где n может принимать значения:
1 – электронная пломба на корпусе
2 – электронная пломба на крышке зажимов
3 – электронные пломбы на корпусе и крышке зажимов
Z – резервный источник питания
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учета электроэнергии
(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
Лист № 4
Всего листов 16
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены
встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электро-
энергии (с отключением нагрузки при его превышении и подключением нагрузки после внесе-
ния оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных
лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных
лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после по-
дачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лице-
вой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (оп-
ционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выхо-
дов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для
подключения внешнего резервного источника питания для снятия показаний счетчика при от-
сутствии основного питания.
Счетчики имеют встроенные элементы для контроля вскрытия клеммной крышки и кор-
пуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному
элементу питания, фиксация в журнале событий производится как при поданном сетевом на-
пряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с
месячными программами смены тарифных зон (количество месячных программ – до 12, коли-
чество тарифных зон в сутках – до 48). Месячная программа может содержать суточные графи-ки
тарификации рабочих, субботних, воскресных и специальных дней. Количество специаль-ных
дней (праздничные и перенесенные дни) – до 45. Для специальных дней могут быть заданы
признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик со-
держит в энергонезависимой памяти две тарифные программы – действующую и резервную.
Резервная тарифная программа вводится в действие с определенной даты, которая передается
отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от та-
рифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам
;
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1,
2, 3, 5, 6, 10, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по дей-
ствующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале
усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при ус-
тановленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от на-
правления или с учетом направления (счетчики с символом «D» в условном обозначении).
Лист № 5
Всего листов 16
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно
обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013,
ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1»
и «R2» в условном обозначении);
- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и
«R2» в условном обозначении);
- коэффициентов мощности по каждой фазе.
Счетчики, у которых в условном обозначении присутствуют символы «SN» или «TN»,
дополнительно позволяют отслеживать наличие тока в цепи нейтрали.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров
:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты
;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется
в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в послед-
нее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики,
попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения
конфигурации, изменения данных, изменения времени и даты, включений или отключений пи-
тания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фаз-
ных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества
электрической сети за заданные пределы, значений положительного и отрицательного отклоне-
ний напряжения, количества отключений встроенного контактора, аварийных ситуаций.
Обмен информацией с внешними устройствами обработки данных осуществляется по
имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного
обеспечения.
Общий вид средства измерений представлен на рисунках 1 – 9.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунках 1 – 9.
Лист № 6
Всего листов 16
Рисунок 2 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа W32
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Рисунок 1 –Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа W31
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Лист № 7
Всего листов 16
Рисунок 3 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа W33
Рисунок 4 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа D31
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Лист № 8
Всего листов 16
Рисунок 6 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа D34
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Рисунок 5 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа D33
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Лист № 9
Всего листов 16
Рисунок 7 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа D35
Рисунок 9 – Общий вид дистанционного индикаторного устройства
Место установки пломбы с от-
тиском энергоснабжающей орга-
низации для защиты от несанк-
ционированного доступа
Место установки пломбы с от-
тиском знака поверки
Рисунок 8 – Общий вид счетчика и схема пломбировки от несанкционированного доступа в
корпусе типа SP31
Место установки
пломбы с оттиском
знака поверки
Место установки пломбы с
оттиском энергоснабжаю-
щей организации для за-
щиты от несанкциониро-
ванного доступа
Лист № 10
Всего листов 16
Программное обеспечение
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устрой-
ство (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанк-
ционированного вмешательства в его работу осуществлены конструктивные, программные и
схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО
аппаратно защищено от записи, что исключает возможность его несанкционированной на-
стройки и вмешательств, приводящих к искажению результатов измерений. Счетчик фиксирует
попытки несанкционированного доступа в журнале событий: при несанкционированном вскры-
тии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования счетчика.
Влиянием ПО на метрологические характеристики счетчика можно пренебречь.
Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помо-
щью конфигурационного программного обеспечения.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные
(признаки)
Значение
Идентификационное
ПО
Номер версии (идентификационный
номер) ПО
Таблица 1 – Идентификационные данные программного обеспечения
наименование
MT1V104CB9.hex MT2V104FC5.hex MT6V10FD7C.hex
1.01.01.0
Цифровой идентификатор ПО4CB9
4FC5FD7C
Алгоритмвычисленияцифрового
идентификатора программного обес-CRC
печения
CRCCRC
Метрологические и технические характеристики
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,
ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Символы в условном обозначении
Таблица 2 – Классы точности счетчиков
Класс точности при измерении энергии
активнойреактивной
A1 1 -
A0.5 0,5S -
A1R1 1 1
A1R2 1 2
A0.5R1 0,5S 1
A0.5R2 0,5S 2
A0.2R1 0,2S 1
A0.2R2 0,2S 2
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и
типа включения приведены в таблице 3.
Лист № 11
Всего листов 16
Таблица 3 – Максимальные значения стартовых токов счетчиков
Класс точности счетчика
1
Тип включения счётчика
ГОСТ
31819.21-
2012
0,2S
ГОСТ
31819.22-
2012
0,5S
ГОСТ
31819.22-
2012
1
ГОСТ
31819.23-
2012
2
ГОСТ
31819.23-
2012
Непосредственное
Через трансформаторы тока
0,0025 I
б
0,0020 I
ном
0,0010 I
б
0,0010 I
ном
0,0025 I
б
0,0020 I
ном
0,0050 I
б
0,0030 I
ном
Пределы относительных погрешностей при измерении напряжения, положительного и
отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэф-
фициента мощности указаны в таблице 4.
Фазного напряже-
ния, %
Фазного тока, %
Частоты, %
Отклонения
частоты, %
Полной мгновен-
ной мощности, %
Таблица 4 – Пределы допускаемой относительной погрешности при измерении параметров
электрической сети
Пределы относительной погрешности измерений
Положительного и
отрицательного
отклонения напря-
жения, %
Активной мгновен-
ной мощности, %
Реактивной мгно-
венной мощности, %
Коэффициента мощ-
ности, %
±
0,40
±
0,40
±
1,00
±
0,02
±
0,02
±
1,00
±
1,00
±
1,00
±
1,00
Примечание – погрешности измерения напряжения, положительного и отрицательного откло-
нения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности
нормируются для следующих значений входных сигналов:
- напряжение – (от 0,75 до 1,2) U
ном
;
- ток – от 0,05I
б
(0,01I
ном
или 0,02I
ном
) до I
макс
;
- частота измерительной сети – от 42,5 до 57,5 Гц;
- температура окружающего воздуха – от минус 40 до 70
°
С.
50±7,5
±
0,5
±
1
Значение
57,7; 220,0; 230,0
1; 5; 10
10; 50; 60; 80; 100
Таблица 5 – Метрологические характеристики
Наименование характеристики
Номинальное фазное напряжение U
ном
, В
Базовый ток I
б
, А
Максимальный ток I
макс
, А
Диапазон входных сигналов:
- сила тока
- напряжение
- коэффициент мощности
от 0,05I
б
(0,01I
ном
или 0,02I
ном
) до I
макс
(от 0,75 до 1,2) U
ном
от 0,8 (емкостная) до 1,0
от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты изме-
рительной сети счетчика, Гц
Пределы основной абсолютной погрешности
часов, c/сут
Пределы основной абсолютной погрешности
часов при отключенном питании счетчика,
с/сут
Лист № 12
Всего листов 16
от 800 до 10000
от 800 до 10000
0,5
10
30
24
36
93
128
93
128
93
128
30
Значение
±
0,15
не менее 8
0,01
16
с нарушением пломбы поверителя
4
12
Таблица 6 – Основные технические характеристики
Наименование характеристики
Пределы дополнительной температурной погрешности
часов счетчика, с/
°
С/сут
Диапазон значений постоянной счетчика по активной
электрической энергии, имп/(кВт∙ч)
Диапазон значений постоянной счетчика по реактив-
ной электрической энергии, имп/(квар∙ч)
Количество десятичных знаков отсчетного устройства
Цена деления счетного механизма, кВт·ч, не более
Полная мощность, потребляемая каждой цепью тока
при базовом (номинальном) токе, нормальной темпе-
ратуре и номинальной частоте, В·А, не более
Полная (активная) мощность, потребляемая каждой
цепьюнапряженияприноминальномзначении
напряжения, нормальной температуре и номинальной
частоте, В·А (2 Вт), не более
Длительность хранения информации при отключении
питания, не менее, лет
Срок службы батареи, не менее, лет
Замена батареи
Число тарифов, не менее
Число временных зон, не менее
Глубина хранения значений электрической энергии на
начало месяца, месяцев, не менее:
- для счетчиков с индексами «A0.5», «A1»
- для счетчиков с индексами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии на
начало суток, суток, не менее:
- для счетчиков с индексами «A0.5», «A1»
- для счетчиков с индексами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии на
начало интервала 30 минут, суток,
не менее:
- для счетчиков с индексами «A0.5», «A1»
- для счетчиков с индексами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Глубина хранения значений электрической энергии,
потребленной за интервал 30 минут, суток, не менее:
- для счетчиков с индексами «A0.5», «A1»
- длясчетчиковсиндексами«A1R1»,«A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Интервал усреднения мощности для фиксации
профиля нагрузки, минут
1)
Лист № 13
Всего листов 16
93
128
384
1000
Количество оптических испытательных выходов с па-
раметрами по ГОСТ 31818.11-2012
2
IP51, IP54, IP64
Значение
Продолжение таблицы 6
Наименование характеристики
Глубина хранения профиля нагрузки при интервале
усреднения 30 минут, суток
2)
, не менее:
- для счетчиков с индексами «A0.5», «A1»
- для счетчиков с индексами «A1R1», «A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
Количество записей в журнале событий, не менее:
- для счетчиков с индексами «A0.5», «A1»
- длясчетчиковсиндексами«A1R1»,«A1R2»,
«A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»
9600
246×169×57
291×171×88
266×171×79
131×91×70
106×126×72
190×91×70
115×144×62
236×190×106
Степень защиты от пыли и влаги по
ГОСТ 14254-2015
Скорость обмена информацией по интерфейсам, бит/с
Габаритные размеры (длина×ширина×высота), мм, не
более
Тип корпуса:
- W31
- W32
-W33
- D31
- D33
- D34
- D35
- SP31
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
Масса, кг, не более
Срок службы счетчика, не менее, лет
от -40 до +70
от 0 до 98
от 70 до 106,7
2,5
30
30
Средняя наработка на отказ, не менее, ч220000
1)
По требованию заказчика возможна реализация настраиваемого интервала усреднения мощ-
ности из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут
2)
Минимальная глубина хранения профиля нагрузки при других значениях интервала усред-
нения может быть рассчитана по формуле D
мин
=
I
тек
×
D
30
, где I
тек
– текущий интервал усред-
нения мощности, минут; D
30
– глубина хранения профиля нагрузки при интервале усреднения
30 минут, суток
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим каче-
ства), на титульный лист руководства по эксплуатации типографским способом.
Лист № 14
Всего листов 16
Комплектность средства измерений
«МИРТЕК-32-AM»
1 шт.
Исполнение соответст-
вует заказу
Пломба свинцовая
–
1 – 3 шт.
Леска пломбировочная
–
1 – 3 шт.
1 экз.
В электронном виде
Формуляр
МИРТЕК.50556562.8279
ФО
1 экз.
В бумажном виде
Методика поверки
1 экз.
Дистанционное индика-
торное устройство
–
1 шт.
Кронштейн для крепления
на опоре ЛЭП
–
1 шт.
–
1 шт.
В электронном виде
Таблица 7 – Комплектность средства измерений
Обозначение
Количество
Примечание
Наименование
Счетчик электрической
энергии трехфазный много-
функциональный
«МИРТЕК-32- AM»
В зависимости от типа
корпуса
В зависимости от типа
корпуса
Руководство по эксплуата-
ции
МИРТЕК.50556562.8279Р
Э
МИРТЕК.50556562.8279Д
1
–
1 шт.
В электронном виде по
отдельному заказу
Поставляется только со
счетчиками в корпус-
ных исполнениях SP31,
по согласованию с за-
казчиком может быть
исключено из комплек-
та поставки
Поставляется только со
счетчиками в корпус-
ных исполнениях SP31
Потребительская тара
Упаковка
Технологическое про-
граммное обеспечение
«MeterTools»
Примечание – Последние версии технологического программного обеспечения и документа-
ции размещены на официальном сайте
и свободно доступны для загруз-
ки.
Поверка
осуществляется по документу МИРТЕК.50556562.8279Д1 «Счетчики электрической энергии
трехфазные многофункциональные «МИРТЕК-32-AM». Методика поверки», утвержденному
ЗАО «Национальный Институт Метрологии» РА в 22 января 2019 года.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регули-
рования напряжения (1 – 300) В, диапазон регулирования тока (0,001 – 120) А, диапазон регу-
лирования частоты (45 – 65) Гц, класс точности эталонного счетчика 0,05 или 0,1. регистраци-
онный номер в Федеральном информационном фонде 44220-10);
-
- универсальная пробойная установка УПУ-1000 (регистрационный номер в Федераль-
ном информационном фонде 36564-07);
- секундомер СОСпр-2б (класс точности 2, регистрационный номер в Федеральном ин-
формационном фонде 11519-11).
Лист № 15
Всего листов 16
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем
разделе формуляра и на корпус счетчика в виде пломбы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным многофункциональным «МИРТЕК-32-AM»
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1
и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 22. Статические счетчики активной энергии классов точности
0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного то-
ка. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ТУ АМ 50556562.8279-2018 Счетчики электрической энергии трехфазные многофунк-
циональные «МИРТЕК-32-AM». Технические условия
Изготовитель
Закрытое акционерное общество «Каскад-Миртек» (ЗАО «КАСКАД-МИРТЕК»), Респуб-
лика Армения
ИНН 02663696
Адрес: 0009, Республика Армения, г. Ереван, ул. Теряна, 69
Телефон/факс: +37499511212
E-mail:
Лист № 16
Всего листов 16
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российскийнаучно-исследовательскийинститутметрологическойслужбы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77, +7 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46468-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АИИС КУЭ - "ПС 500 кВ Тагил" | Нет данных | ООО "Энсис Технологии", г.Москва | 4 года | Перейти |
| 83861-21 | Модули контроля качества электрической энергии трансформаторные | Инфосфера МИМ-Т 3.0 | Акционерное общество "ПКК Миландр" (АО "ПКК Миландр"), г. Москва | 3 года | Перейти |
| 21200-01 | Счетчики газа барабанные | TG-5 мод. 5 и 5A | Фирма "Dr.Ing. Ritter Apparatebau GmbH", Германия | 2 года | Перейти |
| 63250-16 | Расходомеры-счетчики массовые | TRICOR | Компания "KEM Kuppers Elektromechanik GmbH", Германия | 4 года | Перейти |
| 72647-18 | Счетчики воды | СВТ | ООО "Элехант", г.Омск | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
