Номер госреестра:
77178-19
Наименование СИ:
Тепловизоры
Обозначение типа:
R550
Производитель:
Фирма "Nippon Avionics Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76145
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры R550
Назначение средства измерений
Тепловизоры R550 предназначены для дистанционных неконтактных измерений про-
странственного распределения температуры поверхностей объектов по их собственному тепло-
вому излучению.
Описание средства измерений
Принцип действия тепловизоров R550 основан на фиксации инфракрасного (теплового)
электромагнитного излучения, исходящего от каждого нагретого объекта, интенсивность и
спектр которого зависят от свойств тела и его температуры. Тепловое излучение через оптиче-
скую систему фокусируется на приемнике, представляющим собой неохлаждаемую микробо-
лометрическую матрицу, и посредством электронного блока преобразуется затем в цифровой
сигнал, который после математической обработки отображается в виде термограммы на
ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распреде-
ление температуры на поверхности объекта или на границе разделения различных сред. Изме-
рение температуры осуществляется в любой точке термограммы, значение температуры ото-
бражается в цифровой форме. При этом размеры отображаемой поверхности объекта на термо-
грамме определяются угловым полем зрения.
Тепловизоры R550 выпускаются в двух модификациях R550 и R550Pro, отличающихся
друг от друга метрологическими, функциональными возможностями. В зависимости от частоты
смены кадров в обозначении модификаций тепловизоров R550 и R550Pro дополнительно вклю-
чаются символы «N» (30 Гц) и «D» (7,5 Гц).

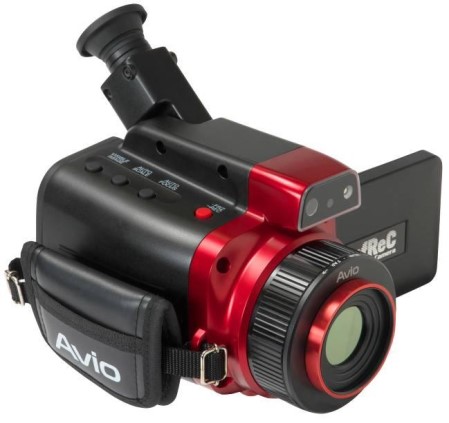

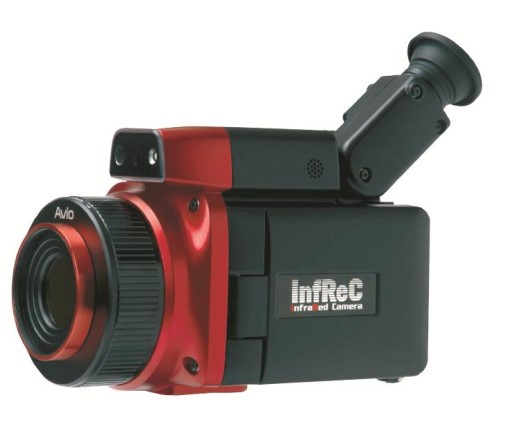

Общий вид тепловизоров R550 представлен на рисунке 1.
Рисунок 1 – Общий вид тепловизоров R550 и R550Pro
Пломбирование тепловизоров R550 не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение устанавливается в электронный блок тепловизора, является
метрологически значимым и предназначено для управления работой тепловизора, математиче-
ской обработки поступившей информации и отображения результатов измерений на ЖК-
дисплее.
Таблица 1 – Идентификационные данные программного обеспечения
R550ProR550
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
R550PR550
Номер версии (идентификационный номер) ПО
не ниже 1.0
Цифровой идентификатор ПО
–
Конструкция приборов исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предна-
значено для подключения тепловизоров R550 к ПК с целью копирования термограмм, визуали-
зации, сохранения и обработки.
Метрологические и технические характеристики
±1,0
±2,0
±2,0
R550ProR550
Значение
от –20 до +60 от –20 до +60
от –40 до +120 от –40 до +120
от 0 до +650 от 0 до +650
от 0 до +2000-
±2,0
не нормируется
±2,0
32°×24°
Таблица 2 – Метрологические характеристики
Модификация тепловизора
Наименование характеристики
Диапазон измерений температуры,
°
С:
- R1
- R2
- R3
- R4
Пределы допускаемой абсолютной
погрешности измерений температуры на
поддиапазоне R1, °С:
-
при температуре эксплуатации от +20 до
+30 °С включ.
- при температуре эксплуатации от –15 до
+20 °С включ. и св. +30 до +50 °С
Пределы допускаемой погрешности
измерений температуры в рабочих условиях
эксплуатации:
а) на поддиапазонах R2, R3:
- абсолютной (от -40 до +100 °С включ.), °С
- относительной (св. +100 до 650 °С), %
б) относительной, %, на поддиапазоне R4:
- от 0 до +200 °С включ.
- св. +200 до +2000 °С
Угол поля зрения, не менее
Минимальный порог температурной чув-
ствительности при +30
°
С,
°
С, не более
0,025
Лист № 3
Всего листов 4
Значение
от 8 до 14
640×480
121×105×195
1,3
от –15 до +50
90
Таблица 3 – Основные технические характеристики
Наименование характеристики
Спектральный диапазон, мкм
Разрешение ИК-детектора, пиксель
Габаритные размеры (высота×ширина×глубина), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
Условия хранения:
- температура окружающей среды, °С
- относительная влажность, %, не более
Степень защиты от влаги и пыли по ГОСТ 14254 -2015
от –40 до +70
90
IP54
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, а также на
основание тепловизоров R550 в виде наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Тепловизор R550
Количество
1 шт.
Программное обеспечение
Проводной пульт дистанционного управления
Кабель USB
Карта SD
Литий-ионная батарея
Рукоятка
Шейный ремень
Сумка переноска
Руководство по эксплуатации
Методика поверки
Обозначение
Модификация в соответствии с
заказом
В соответствии с модификацией
--------
РТ-МП-6279-442-2019
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу РТ-МП-6279-442-2019 «ГСИ. Тепловизоры R550. Методика
поверки», утвержденному ФБУ «Ростест-Москва» 07 октября 2019 г.
Основные средства поверки:
- эталонные источники излучения в виде моделей черного тела 2-го разряда по
ГОСТ 8.558-2009 в диапазоне от минус 40 до плюс 2000
°
С;
- эталонный протяженный излучатель 2-го разряда по ГОСТ 8.558-2009 в диапазоне от
плюс 30 до плюс 95
°
С;
- рулетка измерительная металлическая Р5У3Д, 3-й класс точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к тепловизорам
R550
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация изготовителя NIPPON AVIONICS CO. LTD.
Изготовитель
NIPPON AVIONICS CO. LTD., Япония
Адрес: Shimamura Bldg, 4475 Ikonobe-Cho Tsuzuki-ku Yokohama-shi, Kanagawa, Japan
Телефон: 81-45-930-3596
Факс: 81-45-930-3597
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»)
ИНН 7722689569
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 12, пом XV офис 4
Телефон: +7 (495) 587-82-98, 789-37-48
E-mail:
Web-сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации,метрологииииспытанийвг.МосквеиМосковскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
