Тягомеры, напоромеры, тягонапоромеры мембранные показывающие ТмМП-100-М2Р, НМП-100-М2Р, ТНМП-100-М2Р, ГРСИ 77136-19
Номер госреестра:
77136-19
Наименование СИ:
Тягомеры, напоромеры, тягонапоромеры мембранные показывающие
Обозначение типа:
ТмМП-100-М2Р, НМП-100-М2Р, ТНМП-100-М2Р
Производитель:
ПАО "Саранский приборостроительный завод", г.Саранск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76102
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-
100-М2Р мембранные показывающие
Назначение средства измерений
Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-
М2Рмембранныепоказывающие(далее–тягомеры,напоромеры,тягонапоромеры)
предназначены для измерений вакуумметрического и избыточного давлений воздуха и
различных неагрессивных газов.
Описание средства измерений
ПринципдействиятягомеровТмМП-100-М2Р,напоромеровНМП-100-М2Р,
тягонапоромеров ТНМП-100-М2Р мембранных показывающих основан на уравновешивании
измеряемого давления силами упругой деформации чувствительного элемента (мембранной
коробки).
Измеряемое давление через штуцер поступает в полость мембранной коробки, вызывая
перемещение жесткого центра верхней мембраны, которое при помощи тяги и рычага
преобразуется в поступательное движение стрелки по шкале.
Конструктивнотягомеры, напоромеры, тягонапоромеры состоят из следующих
основных узлов: мембранной коробки, множительного механизма и отсчетного устройства.
Область применения – газовые котельные, газорегуляторные установки и другое газовое
оборудование.
Тягомеры,напоромеры,тягонапоромерымогутпоставлятьсявисполнениис
сигнализирующей уставкой, во взрывозащищённом исполнении с сигнализирующей уставкой и
с демпфером. Маркировка взрывозащиты 1Ех ib IIА T1 Gb X.
Структура условного обозначения прибора:
ТУ 26.51.52-164-
00227471-2018
1
-100-М2Р
-
Х
кПа
-
Х
-
Х
-
Х
-
2345
У3
-
Х
-
Х
-
Х
6789
1 «Тягомер ТмМП»;
«Напоромер НМП»;
«Тягонапоромер ТНМП».
2Верхнеезначениедиапазонапоказаний вкилопаскалях(кПа).
3 Класс точности:
«2,5»
-
для напоромеров, тягомеров с верхними значениями диапазона показаний 0,4; 0,6 кПа
и тягонапоромеров с верхними значениями диапазона показаний 0,2; 0,3 кПа;
«1,5»
-
для остальных приборов.
4 Величина срабатывания уставки
1)
(для приборов с уставкой):
«У60»
-
60 % от верхнего значения диапазона показаний;
«У70»
-
70 % от верхнего значения диапазона показаний;
«У80»
-
80 % от верхнего значения диапазона показаний
«У90»
-
90 % от верхнего значения диапазона показаний.
1)
Настройка тягомеров, напоромеров, тягонапоромеров с уставкой на конкретную уставку срабатывания
производится предприятием-изготовителем в соответствии с заказом.
Лист № 2
Всего листов 5
7
+
2,5
+
5 Диапазон питающих напряжений уставки (для приборов с уставкой):
«12»
-
(
12
-
18
) В;
«3»
-
(
3
-
0,2
) В.
6 Вид климатического исполнения по ГОСТ 15150-69.
7 «Д»
-
при поставке приборов с демпфером.
8 Тип присоединительной резьбы:
«М20» – М20
´
1,5-8g;
«G 1/2»
-
G 1/2-В.
9 «Ех»
-
взрывозащищённое исполнение (для приборов с уставкой взрывозащищённого
исполнения).
Общий вид тягомеров ТмМП-100-М2Р, напоромеров НМП-100-М2Р, тягонапоромеров
ТНМП-100-М2Р мембранных показывающих приведен на рисунках 1 – 4. Пломбирование
тягомеров, напоромеров, тягонапоромеров не предусмотрено.

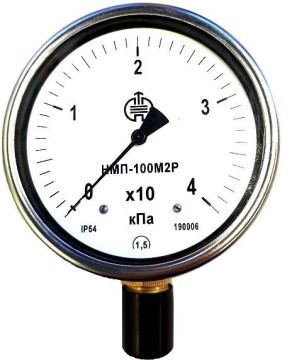

Рисунок 1 – Общий вид
напоромеров НМП-100-М2Р

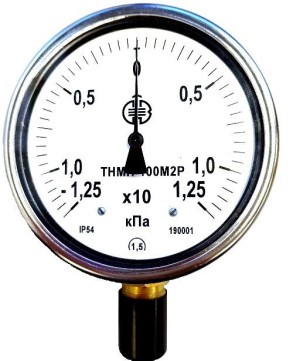

Рисунок 2 – Общий вид
тягонапоромеров ТНМП-100-
М2Р

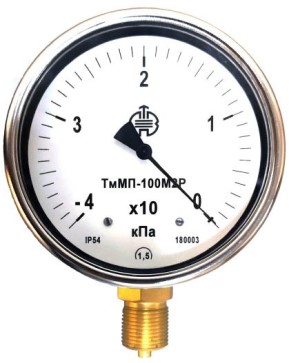

Рисунок 3 – Общий вид
тягомеров ТмМП-100-М2Р
Рисунок 4 – Общий вид напоромеров НМП-100-М2Р с сигнализирующей уставкой
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики тягомеров, напоромеров,
тягонапоромеров приведены в таблицах 1-2.
Таблица1–Основныеметрологическиехарактеристикитягомеров,напоромеров,
тягонапоромеров
Значение
Наименование характеристики Тягомеры Напоромеры Тягонапоромеры
ТмМП-100-М2Р НМП-100-М2Р ТНМП-100-М2Р
Верхний предел показаний
**
, кПа
Избыточное давление 0,4
*
; 0,6
*
; 1; 1,6; 0,2
*
; 0,3
*
; 0,5; 0,8;
‒ 2,5; 4; 6; 10; 16; 1,25; 2; 3; 5; 8; 12,5;
25; 4020
Вакуумметрическое давление -0,4
*
; -0,6
*
-1; -1,6;-0,2
*
; -0,3
*
; -0,5; -0,8;
-2,5; -4; -6; -10; -16;‒-1,25; -2; -3; -5; -8;
-25; -40 -12,5; -20
Класс точности1,5; 2,5
*
Пределыдопускаемой
погрешности,приведеннойк±1,5; ±2,5
*
диапазону показаний, %
Пределы допускаемой
погрешности от изменения
температурыокружающего
воздуха(Δ),выраженноев
Δ = ±К
t
∙ Δ
t
,
***
(1)
процентах диапазона показаний,
не должно превышать значений,
определяемых по формуле (1), %
Вариация показаний, %1,0
Примечание:
*
Класс точности 2,5 для напоромеров, тягомеров с верхними значениями диапазона
показаний 0,4; 0,6 кПа и тягонапоромеров с верхними значениями диапазона показаний 0,2;
0,3 кПа – в соответствии с заказом. Для остальных приборов класс точности 1,5.
**
Для напоромеров (тягомеров) нижним (верхним) значением диапазона показаний является
«0», для тягонапоромеров указано верхнее (избыточное) и нижнее (вакуумметрическое)
значения диапазона измерений. Верхнее значение диапазона измерений избыточного
давления у тягонапоромеров равно верхнему значению диапазона.
Диапазон измерения тягомеров и напоромеров должен быть равен от 0 до 75 % диапазона
показаний, диапазон измерения тягонапоромеров должен быть равен от 0 до 75 % диапазона
показаний, симметрично нулевой отметки шкалы.
***
где К
t
– температурный коэффициент не более 0,06 %/°С;
Δ
t
– абсолютное значение разности температур, °С, определяемое по формуле (2):
Δt = |t
2
– t
1
| ,(2)
где t
1
– температура окружающего воздуха, равная (от +18 до +28) °С;
Наименование характеристики
Таблица 2 – Основные технические характеристики тягомеров, напоромеров, тягонапоромеров
Значение
136×ø101,6
Габаритные размеры (высота × диаметр корпуса), мм, не более
Резьба для присоединения к источнику давления:
– метрическая;
– трубная цилиндрическая
М20×1,5
G 1/2
Лист № 4
Всего листов 5
Продолжение таблицы 2
Наименование характеристикиЗначение
Масса, кг, не более
– для тягомеров, напоромеров, тягонапоромеров без уставки;0,65
– для тягомеров,напоромеров,тягонапоромеровс уставкой
взрывозащищённого исполнения0,83
Величина срабатывания уставки
1)
, % от ВПИ 60, 70, 80, 90
Диапазон питающих напряжений уставки
1)
, В, не более
– диапазон «12»от 5 до 30
– диапазон «3» от 2,8 до 5,5
Максимальное входное напряжение Ui, В, не более
– для диапазона питающих напряжений уставки
1)
«12» 30
– для диапазона питающих напряжений уставки
1)
«3» 5,5
Максимальный входной ток Ii, мА, не более
– для диапазона питающих напряжений уставки
1)
«12»30
– для диапазона питающих напряжений уставки
1)
«3» 1
Условия эксплуатации:
Температура окружающего воздуха, °C
– для приборов без уставки; от -50 до +60
– для приборов с уставкой взрывозащищённого исполнения; от -40 до +60
Относительная влажность окружающего воздуха (без конденсации), %от 5 до 98
Степень защиты по ГОСТ 14254-2015 IP 54
Маркировка взрывозащиты 1Ех ib IIА T1 Gb X
Вид климатического исполнения по ГОСТ 15150-69 У3
Средняя наработка на отказ, ч 66 700
Средний срок службы, лет 10
Примечание:
1)
для тягомеров, напоромеров, тягонапоромеров с уставкой, в соответствии с заказом.
Знак утверждения типа
наносится на эксплуатационную документацию – типографским способом.
Комплектность средства измерений
Комплектность тягомеров, напоромеров, тягонапоромеров приведена в таблице 3.
1 шт.
Количество
Таблица 3 – Комплектность тягомеров, напоромеров, тягонапоромеров
НаименованиеОбозначение
Тягомеры ТмМП-100-М2Р, напоромеры НМП-100-
М2Р, тягонапоромеры ТНМП-100-М2Р мембранные‒
показывающие
Паспорт ЦТКА.406123.056 ПС
Руководство по эксплуатации ЦТКА.406123.056 РЭ
1 экз.
1 экз.
Поверка
осуществляется по документу ЦТКА.406123.056 РЭ «Руководство по эксплуатации. Тягомеры
ТмМП-100-М2Р, напоромеры НМП-100-М2Р, тягонапоромеры ТНМП-100-М2Р мембранные
показывающие», раздел 3 «Методика поверки», утвержденному с ООО «ПРОММАШ ТЕСТ»,
«18» февраля 2019 г.
Основные средства поверки:
-
Комплексы для измерения давления цифровые ИПДЦ (рег. № 6788-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тягомерам
ТмМП-100-М2Р,напоромерамНМП-100-М2Р,тягонапоромерамТНМП-100-М2Р
мембранным показывающим
Приказ Федерального агентства по техническому регулированию и метрологии от 29
июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств
измерений избыточного давления до 4000 МПа»
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры. Общие технические условия»
Технические условия ТУ 26.51.52-164-00227471-2018
Изготовитель
Публичное акционерное общество «Саранский приборостроительный завод»
(ПАО «Саранский приборостроительный завод»)
ИНН 1325003052
Адрес: 430030, Республика Мордовия, г. Саранск, ул. Васенко, д. 9
Телефон: +7 (834-2) 29-65-18
Факс: +7 (834-2) 33-37-58
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 82507-21 | Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры | МТТ | Общество с ограниченной ответственностью "Производственное объединение Метатрон" (ООО "ПО Метатрон"), Челябинская обл., г. Челябинск | 2 года | Перейти |
| 14488-96 | Счетчики газа мембранные | БК | Фирма "Premagas s.r.o.", Словакия | 10 лет | Перейти |
| 13535-93 | Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие | ДМ 2010Сг, ДВ 2010Сг, ДА 2010Сг | АООТ "Манотомь", г.Томск | 1 год, с 2013 г. - 2 года | Перейти |
| 9994-93 | Измерители артериального давления мембранные общего применения модернизированные | ИАДМ-ОПМ | Многопрофильная фирма "МИКСТ", г.Москва | 1 год | Перейти |
| 6403-77 | Электроды мембранные | ЭМ-ClO4-01 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
