Дифманометры стрелочные показывающие ДСП-80 РАСКО(М) и ДСП-80В РАСКО(М), ГРСИ 77129-19
Номер госреестра:
77129-19
Наименование СИ:
Дифманометры стрелочные показывающие
Обозначение типа:
ДСП-80 РАСКО(М) и ДСП-80В РАСКО(М)
Производитель:
ПАО "Саранский приборостроительный завод", г.Саранск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76094
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДифманометрыстрелочныепоказывающиеДСП-80РАСКО(М)
и ДСП-80В РАСКО(М)
Назначение средства измерений
Дифманометры стрелочные показывающие ДСП-80 РАСКО(М) и ДСП-80В РАСКО(М)
(в дальнейшем - дифманометры) предназначены для измерений разности избыточных давлений.
Описание средства измерений
Принцип действия дифманометров основан на уравновешивании измеряемого перепада
давления силами упругой деформации чувствительного элемента (мембранной коробки).
Конструкция дифманометров представляет собой механический прибор, выполненный в
металлическом герметичном корпусе, имеющий шкалу, закрытую стеклом. Дифманометры со-
стоят из мембранной коробки, множительного механизма и отсчётного устройства (шкалы и
показывающей стрелки).
Большее давление подаётся в корпус, а меньшее – во внутреннюю полость мембранной
коробки. Воздействие перепада давления вызывает перемещение жёсткого центра мембранной
коробки, которое передаётся на рычаг, а с него через тягу на шибер оси и закреплённую на оси
стрелку.
Для равномерной подачи давления в дифманометр при включении и отключении конст-
рукцией предусмотрен трёхвентильный блок БВ-31.
Дифманометры имеют две модификации ДСП-80 РАСКО(М) и ДСП-80В РАСКО(М),
отличающиеся наличием трёхвентильного блока в модификации ДСП-80В РАСКО(М)
(буква В).
Каждая из модификаций дифманометров имеет несколько исполнений:
- исполнения модификации ДСП-80 РАСКО(М) отличаются:
·
диапазоном измерений;
·
классом точности;
·
наличием/отсутствием кронштейна крепления;
·
корпусом коррозионно-стойким или нет.
- исполнения модификации ДСП-80В РАСКО(М) отличаются:
·
диапазоном измерений;
·
классом точности;
·
наличием/отсутствием кронштейна крепления;
·
корпусом и трехвентильным блоком коррозионно-стойкими или нет;
·
наличием/отсутствием трехвентильного блока на корпусе (моноблочное исполне-
ние или нет);
·
моноблочное исполнение коррозионно-стойкое или нет.
Дифманометры могут применять для измерений и контроля степени засорённости при-
боров учёта газа промышленного и коммунального назначения, узлов очистки, струевыпрями-
телей и других устройств контролируемого газового оборудования, а также других систем, на-
ходящихся под давлением, где требуется измерение перепада давления.
Пломбировка дифманометров от несанкционированного доступа осуществляется фикса-
цией съёмного кольца с корпусом стальной проволокой с алюминиевой пломбой.
Фотография общего вида дифманометров представлена на рисунке 1.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 5

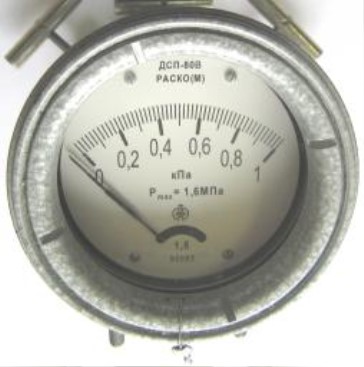

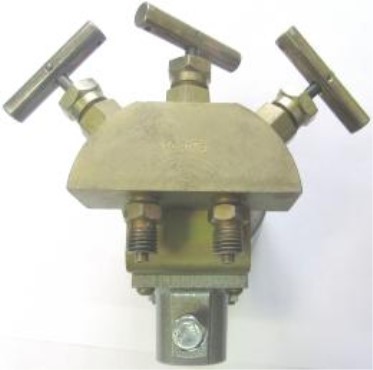

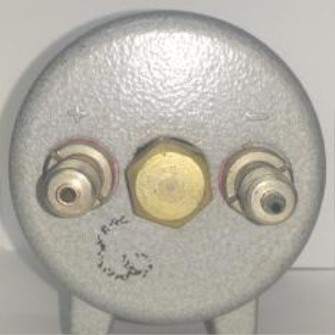

Рисунок 1 - Фотография общего вида
Метрологические и технические характеристики
представлены в таблицах 1 и 2.
Диапазон измерений разности (перепада) давлений, кПа
0,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
от 0 до 0,4; от 0 до 0,6; от 0 до 1;
от 0 до 1,6; от 0 до 2,5;
от 0 до 4; от 0 до 6; от 0 до 10;
от 0 до 16; от 0 до 25; от 0 до 40
1,5 (±1,5); 2,5 (±2,5);
4 (±4) индикаторное исполнение
1
Класс точности (пределы допускаемой основной приведён-
ной погрешности, %)
Пределы допускаемой дополнительной приведённой погреш-
ности измерений разности давлений, вызванной отклонением
температуры окружающего воздуха от нормальной, на каж-
дые 10
°
С, в долях от основной
Вариация показаний, в долях от основной
1
Примечания. 1 Конкретное значение приведено в эксплуатационной документации.
2 Нормирующим значением является верхнее значение диапазона измерений.
Место нанесе-
ния знака по-
верки ДСП-80В
РАСКО(М)
Место плом-
бирования
Место нанесе-
ния знака по-
верки ДСП-80
РАСКО(М)
Лист № 3
Всего листов 5
от -40 до +70
Значение
1,6
194×180×140
2,8
от 15 до 25
80
от 84 до 106 (от 630 до 795)
Таблица 2 – Технические характеристики
Наименование характеристики
Предельно допускаемое рабочее избыточное давление, МПа
Габаритные размеры, мм, не более
Масса, кг, не более
Нормальные условия:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %, не более
- атмосферное давление, кПа (мм рт. ст.)
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха при темпера-
туре +35 °С, %, не более
- атмосферное давление, кПа (мм рт. ст.)
98
от 84 до 106,7 (от 630 до 800)
Знак утверждения типа
наносится на шкалу методом цифровой печати и в центр титульного листа эксплуатационной
документации типографским способом.
Комплектность средства измерения
Комплект поставки приведён в таблице 3.
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Количество, шт./экз.
Комплект поставки
1234567
РАСКО(М)
Дифманометр ДСП-80
ЦТКА.406123.070
11–––––
ЦТКА.406123.071
––1––––
–––1–––
––––1––
–––––1–
––––––1
Дифманометр с трехвентильным
блоком ДСП-80В РАСКО(М)
Дифманометр ДСП-80
РАСКО(М) вЦТКА.406123.060
коррозионностойком исполнении
Дифманометр с трехвентильным
блоком ДСП-80В РАСКО(М) вЦТКА.406123.061
коррозионно-стойком исполнении
Дифманометр ДСП-80В
РАСКО(М) в моноблочномЦТКА.406123.062
исполнении
Дифманометр ДСП-80В
РАСКО(М) в моноблочном иЦТКА.406123.063
коррозионно-стойком исполнении
Ниппель с демпферомЦТКА.302634.283
НиппельЦТКА.713561.222
КронштейнЦТКА.734341.091
ПрокладкаЦТКА.754152.391
Гайка накиднаяЦТКА.758421.078
КлючЦТКА.764431.036
Шайба 5.65 ГГОСТ 6402-70
Винт М5×16ГОСТ 17473-80
Шайба 5.08кпГОСТ 11371-78
11–––––
112––––
–1–––––
222––––
222––––
111––––
44 2*––––
44 2*––––
44 2*––––
Лист № 4
Всего листов 5
Продолжение таблицы 3
Гайка шестигранная нормальнаяГОСТ ISO 4032-М5-8––2*––––
Методика проверки**ЦТКА.406123.061 МП–– –––––
Руководство по эксплуатацииЦТКА.406123.060 РЭ11 –1–––
Руководство по эксплуатацииЦТКА.406123.061 РЭ–– 1–111
ПаспортЦТКА.406123.060 ПС11 –1–––
ПаспортЦТКА.406123.061 ПС–– 1–111
Примечания. 1 При поставке дифманометров в один адрес по согласованию с потребителем
допускается на партию дифманометров с одним пределом измерения прикладывать 1 экз. ру-
ководства по эксплуатации. Необходимость поставки другого количества экземпляров руково-
дства по эксплуатации оговаривается в договоре.
2 При поставке дифманометров на экспорт паспорта поставляются в количестве и на
языке, указанном в договоре (контракте).
3 При поставке дифманометров на экспорт в обозначении документов индекс «ЦТКА»
не указывать.
* Для дифманометра ДСП-80В РАСКО(М) с исполнением без кронштейна.
**Поставляется в комплекте с руководством по эксплуатации.
Поверка
осуществляется по документу ЦТКА.406123.061 МП «Дифманометры стрелочные показываю-
щие ДСП-80 РАСКО(М) и ДСП-80В РАСКО(М). Методика поверки», утверждённому
ФБУ«Пензенский ЦСМ» 24 сентября 2019 г.
Основные средства поверки:
- манометр образцовый с условной шкалой МО (регистрационный номер 43816-10 в Фе-
деральном информационном фонде);
- тягомер образцовый сильфонный показывающий с условной шкалой ТОСП (регистра-
ционный номер 13956-94 в Федеральном информационном фонде);
- микроманометр МКВ-250-0,02 (регистрационный номер 968-74 в Федеральном инфор-
мационном фонде);
- комплекс для измерения давления цифровой ИПДЦ (регистрационный номер 6788-03 в
Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых дифманометров с требуемой точностью.
Знак поверки наносится на корпус дифманометров, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации
Нормативные и технические документы, устанавливающие требования к дифманометрам
стрелочным показывающим ДСП-80 РАСКО(М) и ДСП-80В РАСКО(М)
ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4∙10
4
Па
ДифманометрыстрелочныепоказывающиеДСП-80РАСКО(М)иДСП-80В
РАСКО(М). Технические условия. ТУ 26.51.52.-167-00227471-2019
Изготовитель
Публичное акционерное общество «Саранский приборостроительный завод»
(ПАО «Саранский приборостроительный завод»)
ИНН 1325003052
Адрес: 430030, г. Саранск, ул. Васенко, д. 9
Телефон: (8342) 29-65-18
Факс: (8342) 33-37-58
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail:
Web-сайт:
Регистрационный номер RA.RU.311197 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
