Полуприцепы-цистерны 9650, 96501, 96502, 862702, 862703, ГРСИ 77119-19
Номер госреестра:
77119-19
Наименование СИ:
Полуприцепы-цистерны
Обозначение типа:
9650, 96501, 96502, 862702, 862703
Производитель:
ООО "Энергомаш", г.Набережные Челны
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76084
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны 9650, 96501, 96502, 862702, 862703
Назначение средства измерений
Полуприцепы-цистерны
9650, 96501, 96502, 862702, 862703
(далее – ППЦ) являются ме-
рой полной вместимости и служат для измерения объема светлых нефтепродуктов, транспорти-
рования и кратковременного хранения светлых нефтепродуктов.
Описание средства измерений
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта произ-
водится самотеком или через насос.
ППЦ изготавливаются на базе двухосных (9650,
96502, 862702
) и трехосных (
96501,
862703
) автомобильных шасси в зависимости от технических характеристик. Конструкция цис-
терны выполнена в поперечном сечении в форме «чемодан» или «круг» и может состоять из
одной или нескольких секций. Каждая из секций может иметь разную номинальную вмести-
мость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перего-
родками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена
горловина прямоугольной формы, с указателем уровня налива (мерный угольник), заливным
люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней
части отстойники и фланцы для подсоединения к трубопроводу насосной установки. На цис-
терне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслужива-
ния горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование ППЦ состоит из системы световой сигнализации и наружного ос-
вещения. ППЦ снабжается противопожарными средствами, к которым относятся: огнетуши-
тель; ящик для песка; заземляющее устройство; цепь походного заземления.
Наполнение цистерны ППЦ осуществляется через заливной люк горловины при исполь-
зовании внешнего насоса.
Полуприцепы-цистерны 9650, 96501, 96502, 862702, 862703 имеют модифика-
ции, которые отличаются номинальной вместимостью и геометрическими размерами. Пример
записи в формуляре: модель 862702 (ППЦ-20).
Общий вид ППЦ представлен на рисунке 1. Место пломбирования от несанкциониро-
ванного доступа обозначено на рисунке 2 и 3.

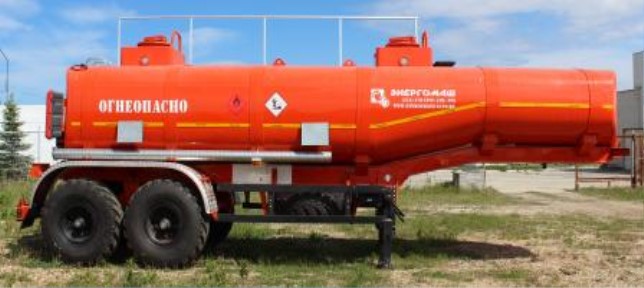

Рисунок 1 – Общий вид ППЦ
Лист № 2
Всего листов 9

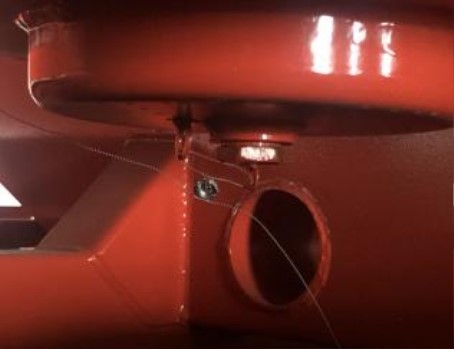

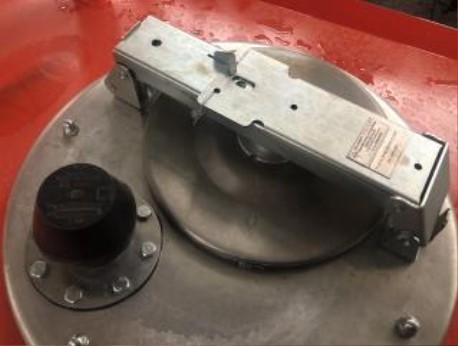

Рисунок 2 – Запорный механизм крышки заливной горловины и кран сливной отстойника

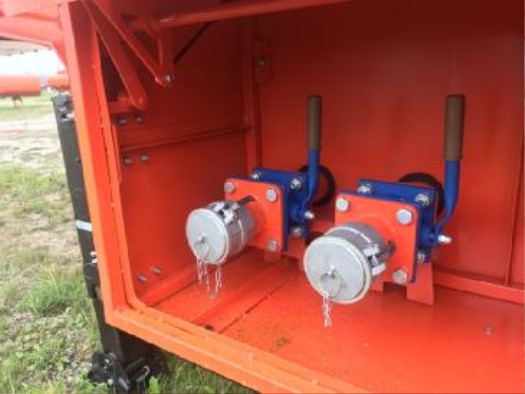

Рисунок 3 – Заглушка БРС, кран шаровый на трубопроводе
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
представлены в таблицах 1, 2, 3.
Место пломбирования
Место пломбирования
Место пломбирования
Место пломбирования
Лист № 3 Trial
листов 9
16,00
17,000
18,00
19,000
20,0
21,000
22,00
±
0,24
±
0,255
±
0,27
±
0,285
±
0,3
±
0,315
±
0,33
от 0,5 до
16,0
от 0,5 до
17,0
от 0,5 до
18,0
от 0,5 до
19,0
от 0,5 до
20,0
от 0,5 до
21,0
от 0,5 до
22,0
от 1 до 5 включ.
±
0,4
Таблица 1 – Метрологические характеристики
Значение для модификаций полуприцепов-цистерн 9650, 96501,
Наименование
96502, 862702, 862703
характеристики
ППЦ-16 ППЦ-17 ППЦ-18 ППЦ-19 ППЦ-20 ППЦ-21 ППЦ-22
Номинальная вмести-
мость цистерны, м
3
Разность между номи-
нальной и действитель-
ной вместимостью, м
3
,
не более
Номинальная вмести-
мость секций, м
3
Количество секций цис-
терны, шт.
Пределы допускаемой
относительной погреш-
ности вместимости цис-
терны (секций)*, %
Объем вместимости
горловины цистерны
над указателем уровня,
м
3
, не менее
0,320,340,360,380,40
0,420,44
Несливаемый остаток
после опорожнения цис-
терны (секций), м
3
, не
более
0,0160,0170,0180,0190,02
0,0210,022
Время слива из цистер-
ны самотеком, мин., не
более
4851545760
6366
Лист № 4
Всего листов 9
Наименование
характеристики
23,000
24,00
25,000
26,00
27,000
28,00
±
0,345
±
0,36
±
0,375
±
0,39
±
0,405
±
0,42
от 0,5 до
23,0
от 0,5 до
24,0
от 0,5 до
25,0
от 0,5 до
26,0
от 0,5 до
27,0
от 0,5 до
28,0
от 1 до 5 включ.
±
0,4
Продолжение таблицы 1
Значение для модификаций полуприцепов-цистерн 9650, 96501,
96502, 862702, 862703
ППЦ-23ППЦ-24ППЦ-25ППЦ-26ППЦ-27ППЦ-28
Номинальная вмести-
мость цистерны, м
3
Разность между номи-
нальной и действитель-
ной вместимостью, м
3
, не
более
Номинальная вмести-
мость секций, м
3
Количество секцийци-
стерны, шт.
Пределы допускаемой
относительной погрешно-
сти вместимости цистер-
ны (секций)*, %
Вместимость горловины
над указателем уровня
налива, м
3
, не менее
0,460,480,500,520,540,56
Несливаемый остаток
жидкости в цистерне,
м
3
,не более
0,0230,0240,0250,0260,0270,028
Время слива из цистерны
самотеком, мин., не более
697275788184
Лист № 5
Всего листов 9
Наименование
характеристики
29,000
30,00
31,000
32,00
33,000
34,00
±
0,435
±
0,45
±
0,465
±
0,48
±
0,495
±
0,51
от 0,5 до
29,0
от 0,5 до
30,0
от 0,5 до
31,0
от 0,5 до
32,0
от 0,5 до
33,0
от 0,5 до
34,0
от 1 до 5 включ.
±
0,4
Продолжение таблицы 1
Значение для модификаций полуприцепов-цистерн 9650, 96501,
96502, 862702, 862703
ППЦ-29ППЦ-30ППЦ-31ППЦ-32ППЦ-33ППЦ-34
Номинальная вмести-
мость цистерны, м
3
Разность между номи-
нальной и действитель-
ной вместимостью, м
3
, не
более
Номинальная вмести-
мость секций, м
3
Количество секцийци-
стерны, шт.
Пределы допускаемой
относительной погрешно-
сти вместимости цистер-
ны (секций)*, %
Вместимость горловины
над указателем уровня
налива, м
3
, не менее
0,580,6
0,620,640,660,68
Несливаемый остаток
жидкости в цистерне,
м
3
,не более
0,0290,03
0,0310,0320,0330,034
Время слива из цистерны
самотеком, мин., не более
8790
939699102
Лист № 6
Всего листов 9
Наименование
характеристики
35,000
36,00
37,000
38,00
39,000
40,0
±
0,525
±
0,54
±
0,555
±
0,57
±
0,585
±
0,6
от 0,5 до
35,0
от 0,5 до
35,0
от 0,5 до
35,0
от 0,5 до
35,0
от 0,5 до
35,0
от 0,5 до
35,0
от 1 до 5 включ.
±
0,4
Окончание таблицы 1
Значение для модификаций полуприцепов-цистерн 9650, 96501,
96502, 862702, 862703
ППЦ-35ППЦ-36ППЦ-37ППЦ-38ППЦ-39ППЦ-40
Номинальная вмести-
мость цистерны, м
3
Разность между номи-
нальной и действитель-
ной вместимостью, м
3
, не
более
Номинальная вмести-
мость секций, м
3
Количество секцийци-
стерны, шт.
Пределы допускаемой
относительной погрешно-
сти вместимости цистер-
ны (секций)*, %
Вместимость горловины
над указателем уровня
налива, м
3
, не менее
0,70,72
0,740,760,780,8
Несливаемый остаток
жидкости в цистерне, м
3
,не более
0,0350,036
0,0370,0380,0390,04
Время слива из цистерны
самотеком, мин., не более
105108
111114117120
Примечание:
* Пределы допускаемой относительной погрешности вместимости цистерны (секций) при пе-
риодической поверке
Лист № 7
Всего листов 9
Таблица 2 – Технические характеристики
Наименование параметра или размера
Габаритные размеры, мм, не более
Полная масса
Тип ППЦ
транспортного
средства, кг,
не более
Масса снаряженного
транспортного
средства, кг,
не более
ДлинаВысотаШирина
ППЦ-1621560
78008200
35002550
ППЦ-1722520
79008200
35002550
ППЦ-1823480
80008400
35002550
ППЦ-1924440
81008400
35002550
ППЦ-2025400
82008400
37002550
ППЦ-2126360
83008800
37002550
ППЦ-2227320
84009200
37002550
ППЦ-2328280
85009700
37002550
ППЦ-2429240
86009800
37002550
ППЦ-2532200
1070010200
37002550
ППЦ-2633160
1080010400
37002550
ППЦ-2734120
1090010400
38002550
ППЦ-2835080
1100010400
38002550
ППЦ-2936140
1120010400
38002550
ППЦ-3037200
1140010500
38002550
ППЦ-3138260
1160010500
38002550
ППЦ-3239320
1180010600
38002550
ППЦ-3340380
1200010800
38002550
ППЦ-3441440
1220011000
40002550
ППЦ-3542500
1240011200
40002550
ППЦ-3643660
1270011500
40002550
ППЦ-3744820
1300011500
40002550
ППЦ-3845980
1330011700
40002550
ППЦ-3947140
1360012000
40002550
ППЦ-4048300
1390012000
40002550
Таблица 3 – Условия эксплуатации
Температура окружающего воздуха,
⁰
С
Относительная влажность воздуха, % при 25
⁰
С
от -45 до +40
до 100
Лист № 8
Всего листов 9
Знак утверждения типа
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляе-
мую на цистерну ППЦ, и типографским способом на титульный лист руководства по эксплуа-
тации и формуляра.
Комплектность средства измерений
1 шт.
1 шт.
1 экз.
1 экз.
Количество
Таблица 4
Наименование
ППЦ в сборе
Обозначение
9650, 96501, 96502, 862702,
862703
(по заказу)
Комплектующие согласно ком-
плектовочной ведомости
Эксплуатационные документы
Руководство по эксплуатации
Формуляр
ППЦ
9650, 96501, 96502, 862702,
862703
.00.00.000.РЭ
ППЦ
9650, 96501, 96502, 862702,
862703
.00.00.000.ФО
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-
дуктов. Методика поверки»
Основные средства поверки:
Цилиндр 2-го класса точности 1000 см
3
(регистрационный номер 4784-02), класс точно-
сти 2;
Термометр ртутно-стеклянный ТЛ-7 (регистрационный номер 308-84), диапазон измере-
ния от0 ºС до 50 ºС, цена деления 0,1 ºС по ГОСТ 28498-90;
Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 (регистрационный
номер 56453-14), вместимость 200, 500, 1000 дм
3
;
Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-2000 (регистрационный но-
мер 62849-15), вместимость 2000 дм
3
;
Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000 (регистрационный но-
мер 53293-13), вместимость 5000 дм
3
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на заклеп-
ку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о по-
верке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к полуприцеп-
цистернам
9650, 96501, 96502, 862702, 862703
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении государственной повероч-
ной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вме-
стимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 33666-2015 Автомобильные транспортные средства для транспортировки и за-
правки нефтепродуктов
ТУ 4525-016-21517991-2007 Полуприцепы-цистерны для нефтепродуктов. Технические
условия
Лист № 9
Всего листов 9
Изготовитель
Общество с ограниченной ответственностью «Энергомаш» (ООО «Энергомаш»)
ИНН 7415011651
Адрес: 423810, Республика Татарстан, г. Набережные Челны, пр-тХасана Туфана,
д. 12,оф.1910
Телефон: 8 (351) 742-23-41
Web-сайт:
Е-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г.Челябинск, ул. Энгельса, д.101
Телефон/факс:8 (351) 232-04-01
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20600-00 | Полуприцепы-цистерны | 96422-0000010-01 (ППЦ-15-9940) | ООО "Завод "Строммашина", г.Челябинск | 1 год | Перейти |
| 37678-08 | Полуприцепы-цистерны | 96232 | ОАО "Завод ГРАЗ", с.Грабово | 2 года | Перейти |
| 9455-84 | Полуприцепы-цистерны автомобильные топливозаправочные | 9676 | Нет данных | Нет данных | Перейти |
| 59879-15 | Прицепы-цистерны и полуприцепы-цистерны | ПЦ и ППЦ | ОАО "Алексеевка ХИММАШ", г.Алексеевка | 2 года | Перейти |
| 70263-18 | Полуприцепы-цистерны | TRAILOR S383EL, TRAILOR S383EL1C | Фирма "Trailor Actm International", Франция | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
