Номер госреестра:
77107-19
Наименование СИ:
Измерители прочности бетона
Обозначение типа:
ПОС-МГ4
Производитель:
ООО "СКБ Стройприбор", г.Челябинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76072
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1583 от 22.09.2020 г.)
Измерители прочности бетона ПОС-МГ4
Назначение средства измерений
Измерители прочности бетона ПОС-МГ4 (далее по тексту – измерители) предназначены
для измерений силы в процессе нагружения.
Описание средства измерений
Принцип действия измерителей основан на преобразовании силы, приложенной к испы-
тываемому образцу, тензометрическим преобразователем в электрический сигнал, изменяю-
щийся пропорционально приложенной силе. Электрический сигнал регистрируется электрон-
ным блоком, где он обрабатывается, и результаты измерений в единицах силы отображаются на
дисплее, передаются в память измерителя и на персональный компьютер через USB-порт.
Измерители состоят из электронного блока и силовозбудителя, в зависимости от метода
испытаний силовозбудитель устанавливается в опорную плиту с двумя или тремя опорами, ли-бо
в раму. Силововозбудитель состоит из рабочего цилиндра, датчика силы и поршневого на-соса.
Электронный блок может встраиваться в силовозбудитель, либо соединяется с ним по-
средством радиоканала или кабеля с разъемом. На лицевой панели электронного блока распо-
ложены ЖК - дисплей и органы управления. Питание измерителя осуществляется от элементов
питания либо от аккумулятора.
Измерители выпускаются шести модификаций, обозначение модификаций имеет сле-
дующую структуру:ПОС-ХМГ4.В.Z, где
ПОС-МГ4 – обозначение типа
Х – наибольший предел измерений;
В – вариант исполнения;
Z – исполнение электронного блока.
Измерители, предназначенные для испытаний бетона методом отрыва со скалыванием и
вырыва анкерных устройств, выпускаются в четырех вариантах исполнения:
О – силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса;
ОД – силовозбудитель с осевым расположением рабочего цилиндра и поршневого насо-
са, комплектуется датчиком перемещения, измеряющим хода штока рабочего цилиндра;
П – силовозбудитель с параллельным расположением рабочего цилиндра и поршневого
насоса,;
У – исполнение с усиленными опорной плитой и силовозбудителем.
Вариант исполнения СКОЛ – предназначен для испытаний бетона методом скалывания
ребра и методом отрыва со скалыванием, комплектуется рамой и опорной плитой.
Вариант исполнения ПБ – предназначен для испытаний прочности ячеистого бетона ме-
тодом вырыва спирального анкера.
Исполнения электронного блока:
1 – электронный блок встроен в силовозбудитель;
2 – электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
3 – электронный блок соединяется с силовозбудителем посредством радиоканала.
Общий вид измерителей представлен на рисунках 1-5.
Схема пломбировки от несанкционированного доступа представлена на рисунке 6.
Лист № 2
Всего листов 6

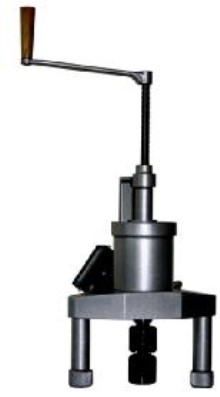

Рисунок 1 – Общий вид измерителей мод. ПОС-60МГ4.О и ПОС-60МГ4.ОД

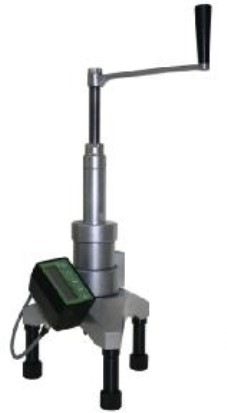

Рисунок 2 – Общий вид измерителей мод. ПОС-60МГ4.П

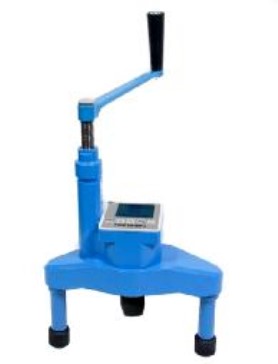

Рисунок 3 – Общий вид измерителей мод. ПОС-100МГ4.У
Лист № 3
Всего листов 6

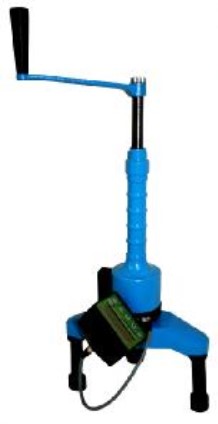

Рисунок 4 – Общий вид измерителей
мод. ПОС-60МГ4.СКОЛ

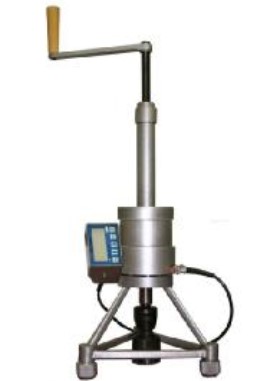

Рисунок 5 – Общий вид измерителей
мод. ПОС-2МГ4.ПБ
Место пломбирования
Электронный блок исполнения 2 и 3Электронный блок исполнения 1
Рисунок 6 – Схема пломбировки от несанкционированного доступа
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма элек-
тронного блока с защитой от считывания и перезаписи), управляющая программа электронного
блока реализует сбор, передачу, обработку, хранение и представление измерительной инфор-
мации. Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует среднему уровню по Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Таблица 1 – Идентификационные данные программного обеспечения (ПО)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
POS
V1.01
E7F9
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений силы, кН
мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П
мод. ПОС-100МГ4.У
мод. ПОС-2МГ4.ПБ
от 5,0 до 60,0
от 7,0 до 100,0
от 0,2 до 2,0
Место пломбирования
Лист № 4
Всего листов 6
2
0,8
от 5 до 100
Продолжение таблицы 2
Наименование характеристики
Значение
от +15 до +25
80
Пределы допускаемой основной относительной погрешности измерений
силы, %
Пределы допускаемой дополнительной относительной погрешности, вы-
званной отклонением температуры окружающего воздуха от нормальных
условий, %/10 °С
Нормальные условия измерений
температура окружающего воздуха,
С
относительная влажность воздуха, %, не более
Диапазон показаний прочности бетона, МПа
мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД,
ПОС-60МГ4.П, ПОС-100МГ4.У
мод. ПОС-2МГ4.ПБ
от 0,5 до 8,0
0,3
0,8
Средняя наработка на отказ, ч
5 000
Средний срок службы, лет
10
Значение
от 1,8 до 3,5
от 3,3 до 4,5
9
20
Таблица 3 – Основные технические характеристики
Наименование характеристики
Электропитание измерителей:
от элементов питания напряжением, В
от аккумуляторной батареи напряжением, В
Потребляемая мощность, Вт, не более
с элементами питания
с аккумуляторной батареей
Ход штока рабочего цилиндра, мм, не менее
мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД,
ПОС-60МГ4.П, ПОС-100МГ4.У
мод. ПОС-2МГ4.ПБ
Условия эксплуатации:
температура окружающего воздуха,
С
относительная влажность воздуха, %, не более
от – 20 до + 50
95
Таблица 4 – Максимальные габаритные размеры и масса
Габаритные размеры, мм, не более
Обозначение модификаций
высоташиринадлина
ПОС-60МГ4.СКОЛ; ПОС-60МГ4.П
520200290
Масса,
кг, не
более
5,5
ПОС-60МГ4.О; ПОС-60МГ4.ОД на трех опорах
650
ПОС-60МГ4.О; ПОС-60МГ4.ОД на двух опорах620
ПОС-60МГ4.СКОЛ (в раме)360
ПОС-60МГ4.П.1550
ПОС-100МГ4.У
660
ПОС-2МГ4.ПБ
440
200 290 6,4
230 250 4,5
150 740 10,0
90 220 4,5
200 230 12,4
1602003,0
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в центре
листа, и фотохимическим способом на табличку, закрепленную на силовозбудителе измерителя.
Лист № 5
Всего листов 6
Комплектность средства измерений
Примечание
для ПОС-2МГ4.ПБ
1 экз.
кроме ПОС-60МГ4.ОД
Кол-во
1 шт.
1шт.
1 шт.
для ПОС-60МГ4.СКОЛ
для ПОС-2МГ4.ПБ
для всех модификаций кро-
ме ПОС-2МГ4.ПБ
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
исполнение 2
Таблица 5 – Комплектность средства измерений
Наименование
Измеритель прочности бетона ПОС-МГ4
Тяга с микрометрической гайкой
Рама (метод скалывания ребра)
Опорное кольцо
Анкерное устройство Ø 24мм
Анкерное устройство Ø 16мм
Спиральный анкер Ø 8мм
Устройство для установки спирального анкера
Соединительный кабель для электронного блока
Руководство по эксплуатации
Э 26.51.62.120-007-2019
Методика поверки МП 26.51.62.120-007-2019
Кабель связи с ПК
Программное обеспечение
1 экз.
1 шт.
1 шт.
Поверка
осуществляется по документу МП 26.51.62.120-007-2019 «Измерители прочности бетона
ПОС-МГ4. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 08.10.2019.
Основные средства поверки:
– динамометры 2-го разряда, согласно Государственной поверочной схеме для средств
измерений силы, утвержденной приказом Росстандарта от 22 октября 2019 г. № 2498.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) СИ.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах
Нормативные и технические документы, устанавливающие требования к измерителям
прочности бетона ПОС-МГ4
Приказ Росстандарта от 22 октября 2019 г. № 2498 « Об утверждении Государственной
поверочной схемы для средств измерений силы».
ТУ 26.51.62.120-007-12585810-2019 «Измеритель прочности бетона ПОС-МГ4. Техниче-
ские условия»
Изготовитель
Общество с ограниченной ответственностью «Специальное конструкторское бюро
Стройприбор» (ООО «СКБ Стройприбор»)
ИНН 7447005971
Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г
Телефон (факс): (351) 277-8-555
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон (факс): (351) 232-04-01
E-mail:
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
