Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50, ГРСИ 77094-19
Номер госреестра:
77094-19
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические
Обозначение типа:
РГС-25, РГС-50
Производитель:
ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ РГС-25: 1, 2, 6578; РГС-50: 6597, 6598, 6599
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76059
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50
Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 предназначены
для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Описание средства измерений
Типрезервуаров–горизонтальныестальныецилиндрическиеноминальной
вместимостью 25 м
3
и 50 м
3
.
Резервуары представляют собой:
- РГС-25 зав. №№ 1,2 – горизонтальные стальные сосуды цилиндрической формы с
усеченно-коническими днищами наземного исполнения, оборудованные люками и приемно-
раздаточными патрубками для заполнения и опорожнения резервуаров;
- РГС-25 зав. № 6578 – горизонтальный стальной сосуд цилиндрической формы с
коническими днищами подземного исполнения, оборудованный люками и приемно-
раздаточными патрубками для заполнения и опорожнения резервуаров;
- РГС-50 зав. №№ 6597, 6598, 6599 – горизонтальные стальные сосуды цилиндрической
формы с коническими днищами наземного исполнения, оборудованные люками и приемно-
раздаточными патрубками для заполнения и опорожнения резервуара.
Резервуары горизонтальные стальные цилиндрические РГС-25 зав. №№ 1, 2
расположены на территории НПС «Малиновка», АО «Транснефть-Дружба», 392509,
Тамбовская область, Тамбовский район, поселок Дружба.
Резервуары горизонтальные стальные цилиндрические РГС-25 зав. № 6578, РГС-50
зав. №№ 6597, 6598, 6599 расположены на территории ЛПДС «Никольское», АО «Транснефть-
Дружба», 393740, Тамбовская область, Мичуринский район, село Новоникольское.
Эскиз резервуаров горизонтальных стальных цилиндрических РГС-25 представлен на
рисунках 1, 2.
Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 представлен
на рисунке 3.

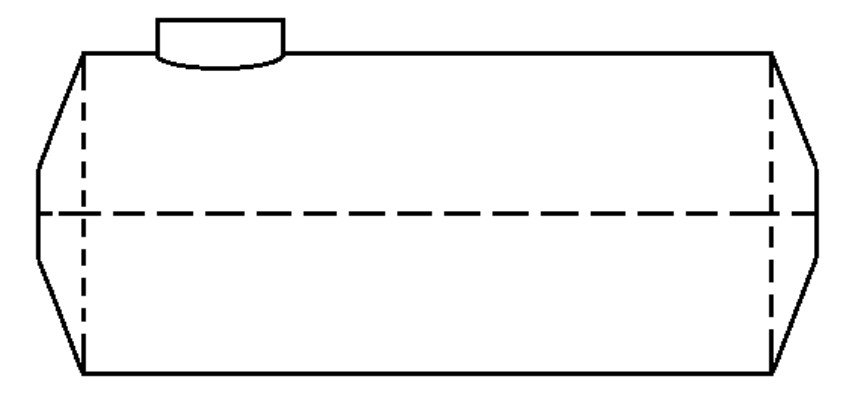

Рисунок 1 – Эскиз резервуаров горизонтальных стальных цилиндрических РГС-25 зав. № 1, 2
Лист № 2
Всего листов 4
Рисунок 2 – Эскиз резервуаров горизонтальных стальных цилиндрических РГС-25 зав. № 6578

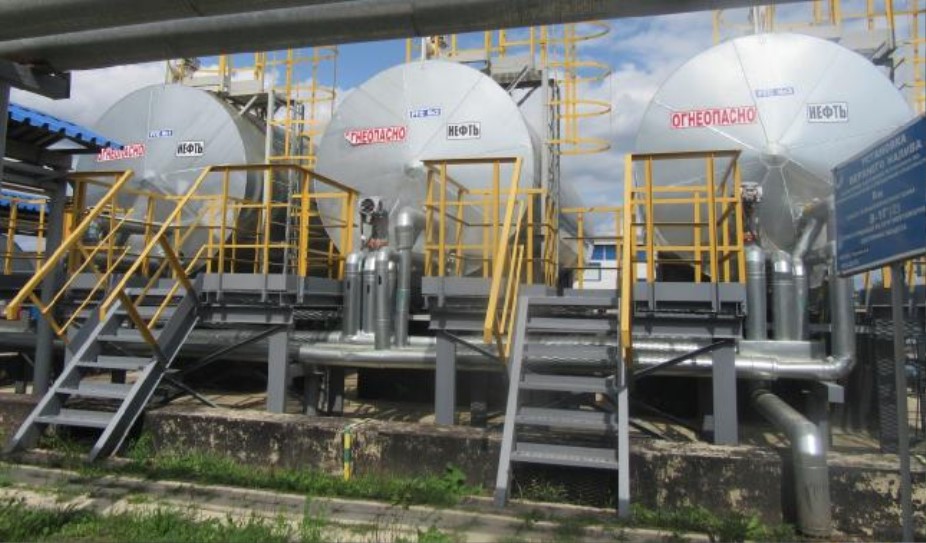

Рисунок 3 – Общий вид резервуаров горизонтальных стальных цилиндрических
РГС-50 зав. № 6597, 6598, 6599
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-25, РГС-50
не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Тип резервуара
± 0,25
Таблица 1 – Метрологические характеристики
Наименование характеристики
РГС- РГС-
25 25
1 2
25 25
Значение
РГС-РГС-
25 50
6578 6597
25 50
РГС- РГС-
50 50
6598 6599
50 50
Заводской номер
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Значение
Таблица 2 – Технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха, ºC
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар горизонтальный стальной цилиндрический
Резервуар горизонтальный стальной цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РГС-25
РГС-50
--
Количество
3 шт.
3 шт.
6 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ», пределы допускаемой относительной
погрешности комплекса ±0,15 % (регистрационный номер 20570-03);
- уровнемер Струна-М (регистрационный номер 15669-02);
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным
стальным цилиндрическим РГС-25 и РГС-50
Приказ Федерального агентства по техническому регулированию и метрологии
от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальныецилиндрические.
Методика поверки
Лист № 4
Всего листов 4
Изготовитель
Открытоеакционерноеобщество«Новокузнецкийзаводрезервуарных
металлоконструкций имени Н.Е. Крюкова» (ОАО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова, 28
Телефон/факс: +7 (3843) 35-66-99/+7 (3843) 35-66-82
E-mail:
Заявитель
Мичуринское районное управление Акционерное общество «Транснефть-Дружба»
(МРУ АО «Транснефть-Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Телефон/факс: +7 (47545) 5-35-45
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ»)
Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 43-12-82
Факс: + 7 (4742) 43-27-47
Е-mail:
Регистрационный номер № RA.RU.311563 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
