Номер госреестра:
77093-19
Наименование СИ:
Датчики угла поворота
Обозначение типа:
ДПС
Производитель:
ООО "НПО САУТ", г.Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76058
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики угла поворота ДПС
Назначение средства измерений
Датчики угла поворота ДПС (далее – датчики) предназначены для преобразования угла
поворота колёсной пары в дискретные электрические сигналы частоты и импульсы на
подвижном составе железнодорожного транспорта.
Описание средства измерений
Принцип действия датчиков основан на преобразовании угла поворота оси колёсной
пары в дискретные электрические сигналы в результате модуляции оптического потока
светодиодом. Диск-модулятор вращается синхронно с колёсной парой. Фототранзистор,
находящийся на одной оси со светодиодом, преобразует оптический поток в электрический
сигнал, который по кабелю передаётся на локомотивную аппаратуру.
Датчик состоит из фланца с крышкой с установленным подшипниковым узлом вращения
вала, на котором с одной стороны крепится полумуфта или наконечник гибкого вала, а с другой
стороны диск-модулятор с системой пазов. Внутри корпуса располагается электронный блок,
состоящий из оптопары и платы формирователя дискретных электрических сигналов, которые
передаются на локомотивную аппаратуру через кабель. Крепление датчика на буксе колёсной
пары локомотива через отверстия, расположенные во фланце.
Датчики выпускаются в 5 исполнениях, которые различаются типоразмером корпуса:
ДПС-01, ДПС-09, ДПС-11, ДПС-12, ДПС-14.
Исполнения датчиков различаются:
- видом привода (полумуфта или гибкий вал);
- длиной кабеля.
Общий вид датчиков и схема пломбировки от несанкционированного доступа
представлены на рисунках 1 и 2.

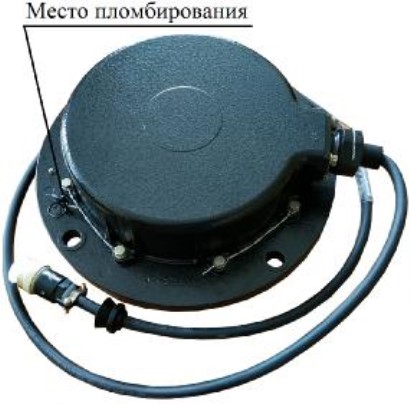

Рисунок 1 - Общий вид датчиков ДПС-01, ДПС-09, ДПС-11, ДПС-12 и схема их пломбировки
от несанкционированного доступа
Лист № 2
Всего листов 4
а)б)

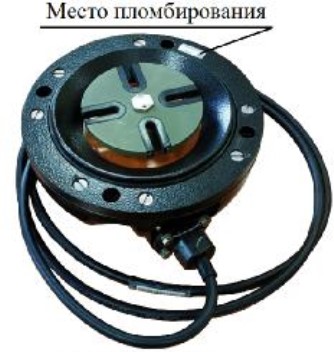

Рисунок 2 – Общий вид датчиков ДПС-14 (а) и схема пломбировки от несанкционированного
доступа (б)
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
8,57·N
±
1,30
4,28
±0,90
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Угол поворота оси модулятора датчика, соответствующий N периодам
импульсов датчика, °
Пределы допускаемой абсолютной погрешности при измерении угла
поворота оси модулятора датчика, соответствующего N периодам
импульсов, °
Значение угла поворота оси модулятора датчика, соответствующего
длительности импульса,
°
Пределы допускаемой абсолютной погрешности при измерении угла
поворота оси модулятора датчика, соответствующего длительности
импульса, °
Значение угла поворота оси модулятора датчика, соответствующего
интервалу между фронтами импульсов первого и второго каналов датчика,2,14
°
Пределы допускаемой абсолютной погрешности при измерении угла
поворота оси модулятора датчика, соответствующего интервалу между±0,80
фронтами импульсов первого и второго каналов датчика, °
Таблица 2 – Основные технические характеристики
Наименование характеристики
Число каналов, шт
Значение
2
Количество выходных импульсов при повороте датчика на 360 °, шт42
Лист № 3
Всего листов 4
Продолжение таблицы 2
Наименование характеристикиЗначение
2123
2500
Максимальная угловая скорость вращения оси модулятора датчик,
об/мин:
– ДПС-01, ДПС-09, ДПС-11, ДПС-12
– ДПС-14
Параметры электрического питания:
– напряжение постоянного тока, В
Потребляемая мощность, Вт, не более
от 18 до 75
3
01 09 11 12 14
265 265 265 265 202
112 99 86 105 100
Габаритные размеры средства измерений (без кабеля), в зависимости
от исполнения, мм, не более
– диаметр
– высота
Масса, кг, не более
7,5
от 640 до 3000
Длина кабеля, мм
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Средняя наработка до отказа, ч, не менее
Средний срок службы, лет, не менее
от –55 до +70
98
100000
20
способом, а также на корпус датчика
Знак утверждения типа
наносится на титульный лист паспорта типографским
лазерным способом, литьём или гравированием.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Датчик угла поворота ДПС
Обозначение
СГМА.468179.001-ХХ
Количество
1 шт.
4)
Комплект защиты кабеля ДПС
Комплект монтажных частей
Комплект монтажных частей
Комплект монтажных частей к ДПС-14
Комплект запасных частей к ДПС
Комплект запасных частей к ДПС-01
Комплект запасных частей к ДПС
Комплект запасных частей к ДПС-14
Руководство по эксплуатации
Методика поверки
Паспорт
СГМА.668431.003-ХХ
СГМА.668442.006
СГМА.668442.023
СГМА.668442.037-ХХ
СГМА.668433.008
СГМА.668433.017
СГМА.668433.021-ХХ
СГМА.668433.016-ХХ
СГМА.468179.001 РЭ
МП 468179.001-2019
СГМА.468179.001 ПС
1 компл.
1), 3), 4)
1 компл.
1)
1
компл.
1)
1 компл.
1), 4)
1 компл.
1)
1 компл.
1)
1 компл.
1), 4)
1 компл.
1), 4)
1 экз.
2)
1 экз.
2)
1 экз.
__________
1)
– Поставляется в соответствии с исполнением датчика.
2)
– Поставляется на компакт-диске. Один компакт-диск в один адрес отгрузки, иное
количество в соответствии с договором поставки.
3)
– Поставляется по заявке потребителя.
4)
– ХХ - зависит от номера исполнения.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 468179.001-2019 «Датчики угла поворота ДПС. Методика
поверки», утвержденному ФБУ «УРАЛТЕСТ» 01.08.2019 г.
Основные средства поверки:
– пульт проверки ПП2-ДПС, скорость вращения привода (100 - 2500) об/мин, диапазон
измерений периода следования импульсов выходных сигналов (регистрационный номер в
Федеральном информационном фонде 74286-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам угла
поворота ДПС
СГМА.468179.001 ТУ Датчики угла поворота ДПС. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
САУТ» (ООО «НПО САУТ»)
ИНН 6659017039
Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15, оф. 220
Телефон: 8 (343) 358-41-81, 8 (343) 358-46-27
Факс: 8 (343) 358-41-81
центр
средств
Испытательный центр
Федеральноебюджетноеучреждение"Государственныйрегиональный
стандартизации, метрологии и испытаний в Свердловской области"
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д.2а
Телефон (факс): 8 (343) 350-40-81, 8 (343) 350-40-81
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний
измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
