Номер госреестра:
77074-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
SUD
Производитель:
Фирма "Trench Germany GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76039
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения SUD
Назначение средства измерений
Трансформаторы напряжения SUD предназначены для применения в электрических це-
пях переменного тока промышленной частоты с целью передачи сигнала измерительной ин-
формации приборам измерения, защиты, автоматики, сигнализации и управления в электросе-
тях 110, 150 и 220 кВ в КРУЭ.
Описание средства измерений
ПринципдействиятрансформаторовнапряженияSUD(далеепотексту–
трансформаторы напряжения) основан на явлении электромагнитной индукции переменного
тока.
Каждый трансформатор имеет первичную и до четырех вторичных обмоток.
Сердечники, набранные из листов электротехнической стали в виде замкнутых
квадратов, имеют низкие потери. Бак трансформатора напряжения изготовлен из алюминия или
стали. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения
безопасности предусмотрен предохранительный клапан с разрывной мембраной.
Выводывторичныхобмотокподключеныкклеммамконтактнойкоробки,
расположенной на боковой поверхности трансформатора. Крышка контактной коробки
пломбируется для предотвращения несанкционированного доступа.
Трансформаторы напряжениявыпускаются в четырех модификациях SUD 123/S,
SUD 145/S, SUD 170/S, SUD 245/S для работы в электрических сетях 110, 150 и 220 кВ
соответственно.

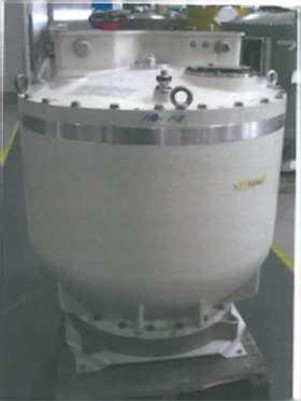

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Программное обеспечение
отсутствует.
Рисунок 1 – Общий вид средства измерений и схема пломбировки от несанкционированного
доступа
Место
пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Значение
SUD 123/S
SUD 145/S
SUD 170/S SUD 245/S
110 150 220
126, 145170252
110/√3 150/√3 220/√3
100/√3; 100/3; 100
100/√3; 100/3; 100
0,1; 0,2; 0,5; 1; 3
3P, 6Р
от 5 до 300
Класс напряжения, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение основных вторичных
обмоток, В
Номинальное напряжение дополнительной вторичной
обмотки, В
Класс точности:
- основных вторичных обмоток для измерения
- дополнительных вторичных обмоток для защиты
Номинальная мощность основных вторичных обмоток
для измерения, В·А
Номинальная мощность дополнительных вторичных
обмоток для защиты, В·А
от 10 до 400
Наименование характеристики
Таблица 2 – Основные технические характеристики
Значение
SUD 123/S
SUD 145/S
SUD 170/SSUD 245/S
725
Масса, кг, не более
Габаритные размеры (длина×ширина×высота), мм,
не более
Климатическое исполнение по ГОСТ 15150-69
980×980×1135
У3
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на табличку трансформатора
напряжения.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Трансформатор напряжения
SUD 123/S; SUD 145/S;
SUD 170/S; SUD 245/S
Паспорт –
Руководство по эксплуатации –
Количество
1 шт.
(модификация по заказу)
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель напряжения составной ДН-160пт (регистрационный номер в Федеральном
информационном фонде 53115-13);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
Лист № 3
Всего листов 3
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения SUD
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Техническая документация изготовителя «Trench Germany GmbH»
Изготовитель
«Trench Germany GmbH», Германия
Адрес: Nurnberger Strasse 199, 96050 Bamberg, Germany
Телефон (факс): +49-951-1803-0, +49-951-1803-224
Web-сайт:
E-mail
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон (факс): +7 (495) 737-24-23, +7 (495) 737-23-85
Web-сайт:
E-mail
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
