Номер госреестра:
77071-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JSQ-110
Производитель:
Фирма "Shandong Taikai Instrument Transformer Co., Ltd.", Китай
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 09026-А, 09026-В, 09026-С, 09032-А, 09032-В, 09032-С
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76036
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения JSQ-110
Назначение средства измерений
ТрансформаторынапряженияJSQ-110(далеепотексту–трансформаторы
напряжения) предназначены для передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления в электрических цепях
переменного тока промышленной частоты.
Трансформаторы напряжения предназначены для установки в комплектные распредели-
тельные устройства с элегазовой изоляцией (КРУЭ).
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторы напряженияпредставляют собой масштабные преобразователи
индуктивного типа, размещенные по три штуки в баке, заполненном элегазом. Имеют одну
первичную и три вторичных обмотки. Плотность элегаза контролируется специальным монито-
ром плотности. Сердечники трансформаторов напряжения набраны из листов трансформатор-
ной стали прямоугольного сечения и имеют низкие потери. Активная часть трансформаторов
напряжения помещена в бак, изготовленный из алюминия. Первичные обмотки вводятся в бак
через изоляционную перегородку, которая выполнена из литого полимера. Выводы вторичных
обмоток подключены к клеммам распределительной контактной коробки расположенной
на баке. Крышка контактной коробки пломбируется для предотвращения несанкционированно-
го доступа.

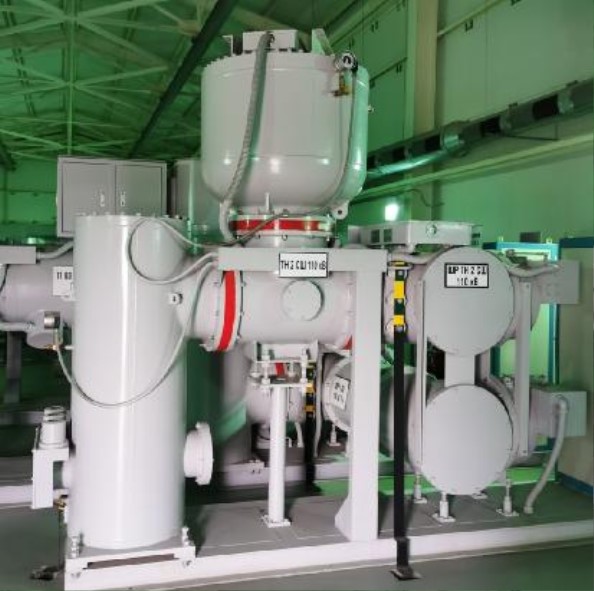

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 – Общий вид средства измерений
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
50
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
09026-А, 09026-В, 09026-С, 09032-А,
09032-В, 09032-С
110/√3
100/√3
50
0,2
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
от -10 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
Паспорт
Обозначение
JSQ-110
JSQ-110
Количество
6 шт.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения JSQ-110
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Фирма «Shandong Taikai Instrument Transformer Co., Ltd.», Китай
Адрес: Tai’an High-Tech Industrial Development Zone, Shandong Province, China
Телефон: 0538-8518280
Факс: 0538-8518280
Web-cайт:
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
