Комплексы аппаратно-программные АвтоУраган-ВСМ2-М, ГРСИ 77054-19
Номер госреестра:
77054-19
Наименование СИ:
Комплексы аппаратно-программные
Обозначение типа:
АвтоУраган-ВСМ2-М
Производитель:
ООО "Рекогна-Индастриал", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» октября 2020 г. № 1768
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М»
Назначение средства измерений
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» (далее - комплексы)
предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам
или радиолокационным методом в зоне контроля и скорости движения ТС на контролируемом
участке, измерений значений текущего времени, синхронизированных с национальной шкалой
времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и
определения на их основе координат комплексов.
Описание средства измерений
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в
зоне контроля основан на измерении скорости косвенным методом – измеряется расстояние,
пройденное ТС в зоне контроля видеодатчика от точки первой фиксации до точки последней
фиксации, а также измеряется интервал времени между моментами первой и последней
фиксации ТС в зоне контроля.
Принцип действия комплексов при измерении скорости движения ТС на контролируемом
участке основан на измерении скорости косвенным методом – измеряется расстояние, пройденное
ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с
участка, а также измеряется интервал времени между моментами фиксации ТС в зоне контроля на
въезде и в зоне контроля на выезде с контролируемого участка.
ПринципдействиякомплексовприизмерениискоростидвиженияТС
радиолокационным методом в зоне контроля основан на измерении разности частот падающего
и отраженного сигнала от движущегося объекта (эффект Доплера).
Принцип действия комплексов в части измерения значений текущего времени и
координат основан на параллельном приеме и обработке сигналов навигационных космических
аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника,
входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с
национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента
времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Комплексы конструктивно состоят из одного или нескольких видеодатчиков (в состав
каждого видеодатчика входит видеокамера, имеющая стабилизированную частоту следования
кадров) в паре с радиолокационным модулем (или без радиолокационного модуля),
компьютерного блока, приемника навигационных сигналов глобальных навигационных
спутниковыхсистемипрограммногообеспечения(ПО)«АвтоУраган®»,атакже
вспомогательных внешних устройств: ИК-прожектора, обзорных видеокамер, контроллера
светофора, которые не являются метрологически значимыми частями комплексов.
Видеодатчики изготавливаются двух моделей: RNC и RN. Видеодатчик модели RNC
совмещен в едином корпусе с компьютерным блоком, поэтому для него отдельный
компьютерный блок не требуется. Видеодатчик модели RNC производится только в
нормальном исполнении, видеодатчик модели RN производится в нормальном и полярном
исполнении. Радиолокационный модуль производится только в нормальном исполнении и
поставляетсяпозаказу.(Нормальноеиполярноеисполнениеотличаютсятолько
температурным режимом).
2
Компьютерные блоки изготавливаются двух моделей: «SP-
V2» и «КУВ-А».
Компьютерные
блоки модели «КУВ-А» имеют класс защиты IP66, компьютерные блоки модели «SP-
V2
» имеют
класс защиты IP21 и не предназначены для использования вне помещений.
Навигационный приемник представляет собой ГЛОНАСС/GPS-приемник утвержденного
типа (рег. номер 52614-13 в Федеральном информационном фонде). Навигационный приемник,
в зависимости от конструктивного исполнения, может размещаться как внутри компьютерного
блока, так и как внешнее отдельное устройство.
Конструкция комплексов предусматривает установку видеодатчиков на несущих
придорожных конструкциях, в паре с радиолокационным модулем. Если в комплект поставки
входит радиолокационный модуль, то измерение скорости в зоне контроля производится
радиолокационным методом, если нет – то методом по видеокадрам. Компьютерный блок, в
зависимости от модели, устанавливается либо на открытом воздухе (в пыле-влагозащищенном
исполнении), либо в отдельном климатическом шкафу или отдельном помещении. При этом
каждый видеодатчик формирует видеоизображение с фиксированного участка дорожного
полотна(«зонаконтроля»).Геометрическиепараметрывзаимногорасположенияв
пространстве каждого видеодатчика и его «зоны контроля» определяются после установки
комплекса на месте эксплуатации и его первичной поверки.
Если в зоне контроля видеодатчика одновременно находится несколько ТС, значение
скорости определяется независимо для каждого ТС по привязке к его государственному
регистрационному знаку (ГРЗ). Конструкция, исполнение и принцип действия комплексов
гарантируют однозначную принадлежность представленному в кадре ТС измеренного и
зафиксированного значения скорости. Комплексы обеспечивают измерение скорости движения
ТС, движущихся в зоне контроля видеодатчика в направлении как приближения, так и удаления
от видеодатчика. Для измерения скорости на контролируемом участке необходимо два
видеодатчика и модуль ПО «Измерение скорости между рубежами».
Режим работы комплексов круглосуточный.
Общий вид составных частей комплексов с указанием мест пломбировки от
несанкционированного доступа, пломбировки крепления комплексов и мест нанесения знака
утверждения типа представлены в таблице 1.
Таблица 1 – Общий вид составных частей комплексов с указанием мест пломбировки от
несанкционированного доступа, пломбировки крепления комплексов и мест нанесения знака
утверждения типа

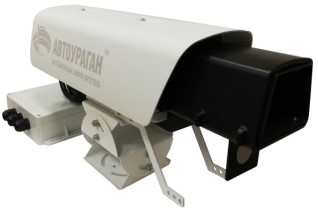

Видеодатчик, модель RNC
Местопломбировки:одинизвинтовкожуха
видеокамеры
Место нанесения знака утверждения типа
Видеодатчик, модель RN
Местопломбировки:одинизвинтовкожуха
видеокамеры
Место нанесения знака утверждения типа
Компьютерный блок, модель «SP-V2
»
Место пломбировки: один из винтов корпуса
Место нанесения знака утверждения типа
3
Комплексы изготавливаются в 16 модификациях, отличающихся используемыми
моделями компьютерных блоков и видеодатчиков, видом климатического исполнения, типом
электропитания, наличием возможности измерения скорости на контролируемом участке.
Перечень модификаций комплексов и их описание представлены в таблице 2.
Таблица 2 – Перечень модификаций комплексов
Обозначение
№модификацииОписание модификации
3 измерительных канала, компьютерный блок «КУВ-А», видеодатчик
103.K1.RN.N.0«RN», нормальное исполнение, AC 220 В, 50 Гц
3 измерительных канала, компьютерный блок «КУВ-А», видеодатчик
203.K1.RN.N.1«RN», нормальное исполнение, DC 12 В
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик
303.K2.RN.N.0«RN», нормальное исполнение, AC 220 В, 50 Гц
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик
403.K2.RN.N.1«RN», нормальное исполнение, DC 12 В
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик
503.K2.RN.P.0«RN», полярное исполнение, AC 220 В, 50 Гц
3 измерительных канала, компьютерный блок «SP-V2», видеодатчик
603.K2.RN.P.1«RN», полярное исполнение, DC 12 В
3 измерительных канала, компьютерный блок, комбинированный в
едином корпусе с видеодатчиком модели «RNC», нормальное
703.K3.RNC.N.0исполнение, AC 220 В, 50 Гц
3 измерительных канала, компьютерный блок, комбинированный в
едином корпусе с видеодатчиком модели «RNC», нормальное
803.K3.RNC.N.1исполнение, DC 12 В
4 измерительных канала, компьютерный блок «КУВ-А», видеодатчик
904.K1.RN.N.0«RN», нормальное исполнение, AC 220 В, 50 Гц
4 измерительных канала, компьютерный блок «КУВ-А», видеодатчик
1004.K1.RN.N.1«RN», нормальное исполнение, DC 12 В
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик
1104.K2.RN.N.0«RN», нормальное исполнение, AC 220 В, 50 Гц
Окончание таблицы 1
Компьютерный блок, модель «КУВ-А»
Место пломбировки
Место нанесения знака утверждения типа
Радиолокационный модуль
4
Окончание таблицы 2
1204.K2.RN.N.1
1304.K2.RN.P.0
1404.K2.RN.P.1
1504.K3.RNC.N.0
1604.K3.RNC.N.1
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик
«RN», нормальное исполнение, DC 12 В
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик
«RN», полярное исполнение, AC 220 В, 50 Гц
4 измерительных канала, компьютерный блок «SP-V2», видеодатчик
«RN», полярное исполнение, DC 12 В
4 измерительных канала, компьютерный блок, комбинированный в
едином корпусе с видеодатчиком модели «RNC», нормальное
исполнение, AC 220 В, 50 Гц
4 измерительных канала, компьютерный блок, комбинированный в
едином корпусе с видеодатчиком модели «RNC», нормальное
исполнение, DC 12 В

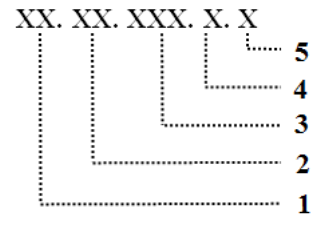

Правило обозначения модификаций комплексов представлено на рисунке 1.
Обозначения модификаций комплексов:
5 – напряжение питания (0/1)
4 – климатическое исполнение (N/ P)
3 – Модель видеодатчика (RNC/ RN0)
2 – Тип компьютера (К1/К2/К3)
1 – кол-во измерительных каналов (03/04)
Рисунок 1 – Правило обозначения модификаций комплексов
Описание параметров модификаций комплексов представлено в таблице 3.
Таблица 3 - Описание параметров модификаций комплексов
№
1
2Тип компьютера
3
4
Поз.
НаименованиеЗначение
03 - 3 измерительных канала (Измерение текущего времени и
координат, измерение скорости движения транспортных средств
в зоне контроля видеодатчика комплекса)
Измерительные04 - 4 измерительных канала (Измерение текущего времени и
каналыкоординат, измерение скорости движения транспортных средств
в зоне контроля видеодатчика комплекса, измерение скорости
движения транспортных средств на контролируемом участке
между двумя видеодатчиками комплекса)
K1 – компьютерный блок модели «КУВ-А»
К2 – компьютерный блок модели «SP-V2
К3 – компьютерный блок, комбинированный в едином корпусе с
видеодатчиком модели RNC
МодельRNC – модель с компьютерным блоком в едином корпусе
видеодатчикаRN – модель без вычислительного блока
Тип климатическогоN – от -50 до +60 °С (нормальное исполнение)
исполненияP – от -60 до +60 °С (полярное исполнение)
5Тип электропитания
0 – AC 220 В, 50 Гц
1 – DC 12 В
5
В связи с тем, что комплекс конструктивно состоит из нескольких метрологически
значимых частей (комплектующих), маркировка наносится на компьютерный блок, а заводской
номер комплекса указывается в только формуляре на комплекс. Также в формуляре
указываются модели и заводские номера всех комплектующих из комплекта поставки. Пример
маркировки комплекса приведен на рисунке 2.
Рисунок 2 – Пример маркировки комплекса
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) «АвтоУраган®»
комплексов состоит из пяти специальных программных модулей, установленных на
компьютерном блоке в зависимости от комплектации комплексов:
- модуль «Измерение скорости по видеокадрам» обеспечивает измерение скорости
движения ТС в зоне контроля видеодатчика комплекса методом по видеокадрам;
- модуль «Измерение скорости по радару» обеспечивает измерение скорости движения
ТС в зоне контроля видеодатчика комплекса радиолокационным методом;
- модуль «Измерение скорости между рубежами» обеспечивает измерение скорости
движения ТС на контролируемом участке;
- модуль «Измерение значений текущего времени» обеспечивает определение текущего
времени, синхронизированного с национальной шкалой времени Российской Федерации
UTC(SU), а также расчет интервалов времени;
-модуль «Измерение значений координат» обеспечивает определение значений
текущих координат комплексов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
не ниже 1.2
-
Модуль
«Измерение
значений
координат»
Таблица 4 – Идентификационные данные метрологически значимой части ПО
ИдентификационныеЗначение
данные (признаки)
ИдентификационноеМодульМодульМодульМодуль
наименование ПО «Измерение «Измерение «Измерение «Измерение
значенийскорости поскорости поскорости
текущего видеокадрам» радару» между
времени» рубежами»
Номер версии
(идентификационныйне ниже 1.5не ниже 4.3не ниже 1.1не ниже 1.0
номер) ПО
Цифровой
идентификатор ПО
----
(контрольная сумма
исполняемого кода)
6
Метрологические и технические характеристики
±1
±2
±3
±1
±1
Значение
±1000
±1
±5
от 0 до 350
от 2 до 350
от 0 до 350
Таблица 5 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности синхронизации внутренней
шкалы времени комплекса к шкале времени UTC(SU), мc
- для модификаций с индексом «03»
- для модификаций с индексом «04»
Границы допускаемой погрешности (по уровню вероятности 0,95 и
геометрическом факторе PDOP ≤ 3) определения координат в плане, м
Диапазон измерений скорости движения ТС, км/ч:
- при измерении по видеокадрам в зоне контроля
- при измерении радиолокационным методом в зоне контроля
- при измерении на контролируемом участке
Пределы допускаемой погрешности измерения скорости транспортных
средств:
- абсолютной, при измерении по видеокадрам в зоне контроля, км/ч
- в диапазоне от 0 до 100 км/ч включ.
- в диапазоне св. 100 до 255 км/ч включ.
- в диапазоне св. 255 до 350 км/ч включ.
- при измерении радиолокационным методом в зоне контроля
- абсолютной, в диапазоне от 2 до 100 км/ч включ., км/ч
- относительной, в диапазоне св. 100 до 350 км/ч, %
- абсолютной, при измерении на контролируемом участке, км/ч
- в диапазоне от 0 до 100 км/ч включ.
- в диапазоне св. 100 до 255 км/ч включ.
- в диапазоне св. 255 до 350 км/ч включ.
±1
±2
±3
600
185
250
600
185
270
Значение
100
от 6 до 50
от 7 до 56
24,15 ± 0,10
от 187 до 268
Таблица 6 – Основные технические характеристики
Наименование характеристики
Минимальная протяженность контролируемого участка, м
Параметры зоны контроля*:
- протяженность, м
- ширина, м
Рабочая частота излучения радиолокационного модуля, ГГц
Напряжение электропитания комплекса от сети переменного тока частотой
50±1 Гц, В
Габаритные размеры, мм, не более:
а) видеодатчик, модель RN
длина
ширина
высота
б) видеодатчик, модель RNC
длина
ширина
высота
7
260
175
80
600
400
250
6,5
8,0
4,0
40
0,4
Окончание таблицы 6
в) компьютерный блок, модель «SP-V2»
длина
ширина
высота
г) компьютерный блок, модель «КУВ-А»
длина
ширина
высота
д) радиолокационный модуль
длина
ширина
высота
110
100
40
125
200
75
300
10
Масса, кг, не более:
видеодатчик, модель RN
видеодатчик, модель RNC
компьютерный блок, модель «SP-V2»
компьютерный блок, модель «КУВ-А»
радиолокационный модуль
Потребляемая мощность, В·А, не более:
видеодатчик, модель RN
видеодатчик, модель RNC
компьютерный блок, модель «SP-V2»
компьютерный блок, модель «КУВ-А»
радиолокационный модуль
Рабочие условия эксплуатации:
температура окружающего воздуха
- в нормальном исполнении, °С
- в полярном исполнении, °С
атмосферное давление, кПа
относительная влажность при температуре окружающего воздуха +25 °С, %
от -50 до +60
от -60 до +60
от 60 до 106,7
до 98
_______________
* зависит от модели используемого видеодатчика.
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и на
этикетку на корпусе компьютерного блока (для комплекса с видеодатчиком модели RNC –
этикетка наносится на корпус видеодатчика).
Комплектность средства измерений
Таблица 7 – Комплектность комплексов
Наименование
Количество
для модификаций для модификаций
«03» «04»
Комплекс «АвтоУраган-ВСМ2-М» в составе:
- видеодатчик
- радиолокационный модуль
- компьютерный блок
- системное ПО «MS Windows®»
- приемник навигационный ГЛОНАСС/GPS
от 1 до 4 от 1 до 4
по заказу* по заказу
1** 1**
1 1
1 1
8
Окончание таблицы 7
Комплекс «АвтоУраган-ВСМ2-М» в составе:
- видеодатчикот 1 до 4от 1 до 4
- радиолокационный модуль по заказу* по заказу
- компьютерный блок 1** 1**
- системное ПО «MS Windows®» 1 1
- приемник навигационный ГЛОНАСС/GPS 1 1
- ПО «АвтоУраган®», в составе модулей:
- «Измерение значений текущего времени»11
- «Измерение скорости по видеокадрам»по заказупо заказу
- «Измерение скорости по радару»по заказупо заказу
- «Измерение скорости между рубежами» - 1
- «Измерение значений координат»по заказупо заказу
Вспомогательное оборудование:
ИК-прожектор
по заказупо заказу
видеодатчик обзорный
по заказу по заказу
контроллер (для подключения светофора)
по заказу по заказу
ПО «АвтоУраган®», в составе модулей для
фиксации нарушений ПДД
по заказупо заказу
Руководство по эксплуатации РСАВ.402100.022 РЭв эл. видев эл. виде
Формуляр РСАВ.402100.022 ФО 1экз. 1экз.
Методика поверки 651-18-072 МП с изменением № 1 1экз. 1экз.
________________
* Радиолокационный модуль и модуль ПО «Измерение скорости по радару» поставляются
совместно по заказу
** При использовании видеодатчика модели RNC отдельный компьютерный блок не
поставляется.
Поверка
осуществляется по документу 651-18-072 МП с изменением № 1 «Комплекс аппаратно-
программный«АвтоУраган-ВСМ2-М».Методикаповерки»,утвержденному
ФГУП «ВНИИФТРИ» 23 июня 2020 г.
Основные средства поверки:
измеритель скорости и длины лазерный ИСД-5, регистрационный номер 58460-14
в Федеральном информационном фонде;
дальномер лазерный LЕIСА DISТО D510, регистрационный номер 53755-13 в
Федеральном информационном фонде;
частотомер электронно-счетный вычислительный Ч3-81, регистрационный номер
27323-04 в Федеральном информационном фонде;
источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер
60738-15 в Федеральном информационном фонде;
аппаратура навигационно-временная потребителей глобальных навигационных
спутниковых системГЛОНАСС/GPS/GALILEO/SBASNV08C-MCM,NV08C-CSMи
NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;
имитаторы параметров движения транспортных средств «САПСАН 3М»,
регистрационный номер 73015-18 в Федеральном информационном фонде;
GNSS-приемникиспутниковыегеодезическиемногочастотныеSIGMA,
регистрационный номер
в Федеральном информационном фонде.
Допускается применение других средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма
или наклейки.
9
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно-программным «АвтоУраган-ВСМ2-М»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной
схемы для средств измерений времени и частоты»
Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Технические условия.
ТУ 4278-022-95195549-2018
Изготовитель
Общество с ограниченной ответственностью «Рекогна-Индастриал»
(ООО «Рекогна-Индастриал»)
ИНН 7718285556
Адрес: 115230, г. Москва, проезд Хлебозаводский, дом 7, стр. 9, пом. Х, ком.25, оф. 17
Телефон (факс): +7(495) 104-32-21
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий
поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39476-08 | Комплексы программно-технические | ДАТС | ООО "КамЭнергоРемонт-Автоматика", г.Набережные Челны | 2 года | Перейти |
| 13228-92 | Комплексы измерительно-вычислительные | ИВК ФМ | ВЗЭТ (завод электроизмерительной техники), Литва, г.Вильнюс | 2 года | Перейти |
| 44698-10 | Комплексы измерительно-вычислительные диагностики шариковых расходомеров модернизированные | ИВК ДШР | Научное учреждение "Институт прикладных информационных технологий" (ИПИТ), г.Москва | 2 года | Перейти |
| 22746-02 | Комплексы измерительно-вычислительные и управляющие | ИВУК АСКУ | ИП "АСКУ", г.Уфа | 1 год | Перейти |
| 17086-01 | Комплексы измерительно-вычислительные унифицированные | УИС | ФГУП "ЦНИРТИ им.акад.А.И.Берга", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
