Номер госреестра:
77037-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
VB (4MR)
Производитель:
Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 76002
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VB (4MR)
Назначение средства измерений
Трансформаторы напряжения VB (4MR) (далее – трансформаторы) предназначены для
контроля и передачи сигнала измерительной информации приборам измерения, защиты,
автоматики, сигнализации и управления в электрических цепях напряжения переменного тока
промышленной частоты.
Описание средства измерений
Принципдействиятрансформаторовоснованнапреобразованиипосредством
электромагнитной индукции переменного тока одного напряжения в переменный ток другого
напряжения при неизменной частоте и без существенных потерь мощности.
ТрансформаторынапряженияVB(4MR)представляютсобоймасштабные
преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной
обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает
основную изоляцию и создает “корпус” трансформатора.
По требованию заказчика трансформаторы изготавливаются с одной, двумя или тремя
вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток
помещены в контактной коробке, закрепленной на основании.
Трансформаторы устанавливаются в trial положении и крепятся четырьмя болтами
М10 через отверстия в металлическом основании. На основании трансформатора имеется
клемма для заземления с винтом М8. Клеммная коробка вторичных выводов снабжена
изоляционной крышкой, которая пломбируется для предотвращения несанкционированного
доступа.
Трансформаторы выпускаются в следующих модификациях: VB (4MR) 12, VB (4MR) 24,
VB (4MR) 36, различающиеся наибольшими рабочими напряжениями, размерами и весовыми
характеристиками.
По требованию трансформаторы могут оснащаться предохранителями.
Табличкастехническимиданнымирасположенанабоковойчастикорпуса
трансформаторов.
Общийвидтрансформаторовсуказаниемместапломбированияот
несанкционированного доступа представлен на рисунке 1.
Программное обеспечение
отсутствует.

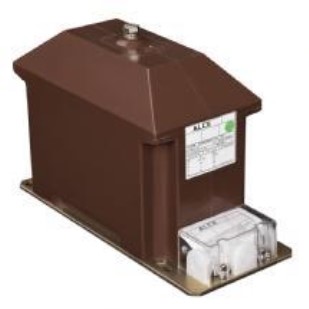

Рисунок 1 - Общий вид трансформатора с указанием места пломбирования от
несанкционированного доступа
Место
пломбирования
Лист № 2
Всего листов 4
Метрологические и технические характеристики
40,5
Предельная мощность, В∙А
1000
50
Таблица 1 – Метрологические характеристики трансформаторов
Значение
VB (4MR) 36
от 24/√3 до
35/√3
1224
от 5 до 20
от 5 до 20
Наименование характеристики
VB (4MR) 12VB (4MR) 24
Номинальноенапряжение от 3/√3 доот 13,8/√3 до
первичной обмотки, кВ 11/√3 20/√3
Наибольшее рабочее напряжение
первичной обмотки, кВ
Номинальное напряжение
вторичных обмоток, В:
- для основных обмоток100/√3; 110/√3;
- для дополнительных обмоток100/3; 100; 110/3; 110
Классы точности основных
вторичных обмоток по0,2; 0,5; 1; 3
ГОСТ 1983-2015
Классы точности дополнительных
вторичных обмоток по3Р; 6Р
ГОСТ 1983-2015
Номинальная нагрузка основной
вторичной обмотки с
коэффициентом мощности cos φ
2
=
от 0,5 до 1, В∙А
Номинальная нагрузка основной
вторичной обмотки с
коэффициентом мощности
cos φ
2
= 0,8, В∙А:
- для класса точности 0,2от 5 до 70
- для класса точности 0,5 от 5 до 200
- для класса точности 1 от 5 до 200
- для класса точности 3 от 5 до 300
Номинальная нагрузка
дополнительной вторичной обмотки
с коэффициентом мощности
cos φ
2
= от 0,5 до 1, В∙А
Номинальная нагрузка
дополнительной вторичной обмотки
с коэффициентом мощности
cos φ
2
= 0,8, В∙А
от 5 до 300
Частота напряжения переменного
тока, Гц
Лист № 3
Всего листов 4
320×210×300
Таблица 2 – Основные технические характеристики трансформаторов
Значение
VB (4MR) 36
70
Наименование характеристики
VB (4MR) 12VB (4MR) 24
Климатическое исполнение и
категория размещения по ГОСТУ2; У3; Т3
15150-69
Габаритные размеры,
(длина×ширина×высота), мм, не280×148×220280×178×280
более
Масса, кг, не более3050
Средняя наработка на отказ, ч 350000
Средний срок службы, лет 30
Знак утверждения типа
наносится методом трафаретной печати на табличку с техническими данными трансформаторов
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 – Комплектность трансформаторов
Наименование
Трансформаторы напряжения VB (4MR)
Руководство по эксплуатации
Паспорт
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения
единства измерений. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном
информационном фонде 55310-13);
- трансформатор напряжения измерительный эталонный NVOD (регистрационный номер
в Федеральном информационном фонде 32397-12);
-приборэлектроизмерительныйэталонныймногофункциональный
«Энергомонитор – 3.1КМ» (регистрационный номер в Федеральном информационном фонде
52854-13);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения VB (4MR)
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ8.216-2011Государственнаясистемаобеспеченияединстваизмерений.
Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
Лист № 4
Всего листов 4
Изготовитель
Фирма «ALCE Elektrik Sanayi ve Ticaret A.S.» Турция
Адрес: Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey
Телефон: +90 216 585 42 00
Факс: +90 216 378 26 43
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Инжиниринговый Центр КВК-электро»
(ООО «ИЦ КВК-электро»)
ИНН 7718757907
Юридический адрес: 129128, г. Москва, ул. Бажова, д. 8, помещение LXXVIA, комната 2
Телефон: +7 (499) 187-98-25
Факс: +7 (495) 661-72-93
E-mail:
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
