Каналы измерительные системы информационно-управляющей стенда 1А испытательной станции ИС-01 Нет данных, ГРСИ 77013-19
Номер госреестра:
77013-19
Наименование СИ:
Каналы измерительные системы информационно-управляющей стенда 1А испытательной станции ИС-01
Обозначение типа:
Нет данных
Производитель:
АО "НПЦ "МЕРА", г.Королев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75975
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы измерительные системы информационно-управляющей стенда 1А
испытательной станции ИС-01
Назначение средства измерений
Каналыизмерительныесистемыинформационно-управляющейстенда1А
испытательной станции ИС-01 (далее – ИК ИУС) предназначены для измерений силы и
напряжения постоянного тока, электрического сопротивления постоянному току, коэффициента
преобразования сопротивления постоянному току, частоты переменного тока, а также для
сбора, преобразования, регистрации, обработки, визуального отображения и документирования
результатов измерений на автоматизированных рабочих местах (АРМ).
Описание средства измерений
Принцип действия ИК ИУС основан на передаче измеряемых величин по каналам связи в
измерительные модули для цифрового преобразования и регистрации с последующей передачей
для отображения средствами вычислительной техники на автоматизированных рабочих местах.
Конструктивно ИК ИУС состоит из: стойки приборной системы управления изделием
(1 СУИ), стойки приборной системы управления стендом (1 СУС), стойки сетевого
оборудования (СО) и автоматизированного рабочего места (АРМ) ведущего по СУИ и СУС. В
стойках приборных 1 СУИ и 1 СУС расположены вторичные преобразователи АЧП4-01.Ех,
АЧП5-02.Ех, АЧП2-11.Ех, АЧП2-06.Ех, ПО1-М.Ех, SW-МСКЧ и контроллеры СИКОН-М, с
выходов которых по линии связи информация в формате сетевого интерфейса Ethernet
поступает в локальную вычислительную сеть (ЛВС). В стойке СО расположены два сервера –
сервер СУС и сервер СУИ. Стойки приборные 1 СУС, 1 СУИ и СО расположены в аппаратной.
АРМ ведущего по СУИ и СУС расположено в пультовой.
Функционально ИК ИУС состоят из следующих каналов (ИК):
ИК силы постоянного тока;
ИК электрического сопротивления постоянному току;
ИК напряжения постоянного тока;
ИК коэффициента преобразования сопротивления постоянному току;
ИК частоты переменного тока.
Принцип действия ИК:
- силы постоянного тока основан на передаче измерительного сигнала от входов в
приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи, где происходит
преобразование силы постоянного тока в цифровой код и передача его на АРМ ведущего по
СУИ и СУС через серверы СО;
- электрического сопротивления постоянному току основан на передаче измерительного
сигнала от входов в приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи, где
происходит преобразование электрического сопротивления постоянному току в цифровой код и
передача его на АРМ ведущего по СУИ и СУС через серверы СО;
- напряжения постоянного тока основан на передаче измерительного сигнала от входов в
приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи, где происходит
преобразованиенапряжения постоянного тока в цифровой код и передача его на АРМ
ведущего по СУИ и СУС через серверы СО;
- коэффициента преобразования сопротивления постоянному току основан на подаче
опорного напряжения постоянного тока на резистивную нагрузку (не входящую в состав ИК),
получении значений падения напряжения, передаче их на входы вторичных преобразователей
приборных стоек 1 СУИ и 1 СУС, где происходит преобразование падения напряжения
постоянного тока в коэффициент преобразования сопротивления постоянному току и передача
его на АРМ ведущего по СУИ и СУС через серверы СО;
Лист № 2
Всего листов 5
- частоты переменного тока основан на передаче измерительного сигнала от входов в
приборных стойках 1 СУИ и 1 СУС во вторичные преобразователи где происходит
преобразование частоты переменного тока в цифровой код и передача его на АРМ ведущего по
СУИ и СУС через серверы СО;
По условиям эксплуатации ИК ИУС удовлетворяют требованиям гр. УХЛ 4.2 по
ГОСТ 15150–69 с диапазоном рабочих температур от 10 до 30˚ С, относительной влажностью
окружающего воздуха от 45 до 75 % при температуре 25˚ С и атмосферным давлением от 84 до
106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам ИК ИУС обеспечивается
запиранием ключом замка на дверях стоек приборных (рисунок 4).
Внешний вид составных частей средства ИК ИУС представлен на рисунках 1-3.
Рисунок 1 – Стойки приборные: 1СУС, 1СУИ.
Вид внешний

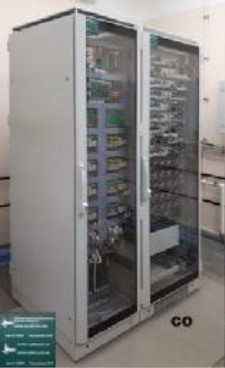

Рисунок 2 – Стойка приборная СО. Вид
внешний

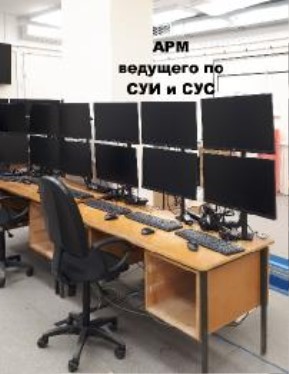

Рисунок 3 – Автоматизированное рабочее
место ведущего по СУИ и СУС. Вид внешний
Рисунок 4 – Замок и ключ стоек
приборных. Вид внешний
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Microsoft Windows Server 2016
Standard (64-разрядная).
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 5
ВсоставфункциональногоПО(далее-ФПО)входитпрограммауправления
«BaseCalcFunc.dll».
Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Метрологически значимой частью ФПО является программный модуль scales.dll.
Идентификационные данные метрологически значимой части ФПО представлены в
таблице 1.
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Версия 1
Цифровой идентификатор ПО
9DB1FB68
CRC32
Таблица 1 - Идентификационные данные ФПО
Идентификационные данные (признаки)
Значение
BaseCalcFunc.dll
Алгоритм вычисления цифрового идентификатора
программного обеспечения
Метрологические и технические характеристики
Метрологические характеристики (МХ) ИК ИУС приведены в таблице 2.
Таблица 2 – Метрологические характеристики ИК ИУС
Наименование характеристикиЗначение
ИК силы постоянного тока
Диапазон измерений силы постоянного тока, мАот 4 до 20
Пределы допускаемой, приведенной к диапазону измерений (к ДИ)
погрешности измерений силы постоянного тока, % ±0,2
Количество ИК (I СУИ
1
– I СУИ
50;
I СУС
1
– I СУС
50
) 100
ИК электрического сопротивления постоянному току
Диапазон измерений сопротивления постоянному току, Омот 1 до 100
Пределы допускаемой, приведенной к верхнему пределу измерений
(к ВП) погрешности измерений сопротивления постоянному току, %±0,2
Количество ИК (R СУИ
1
– R СУИ
11;
R СУС
1
– R СУС
4
) 15
ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, Вот 0,1 до 5
Пределы допускаемой, приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %±0,2
Количество ИК (U СУИ
1
– U СУИ
4;
U СУС
1
– U СУС
11
) 15
ИК коэффициента преобразования сопротивления постоянному току
Диапазон измерений коэффициента преобразования сопротивления
постоянному току, %от 5 до 95
Пределы допускаемой, приведенной (к ДИ) погрешности измерений
коэффициента преобразования сопротивления постоянному току, %±0,2
Количество ИК (Rотн СУИ
1
– Rотн СУИ
15;
Rотн СУС
1
– Rотн СУС
15
) 30
ИК частоты переменного тока
Диапазон измерений частоты переменного тока, Гцот 50 до 10000
Пределы допускаемой, приведенной (к ДИ) погрешности измерений
частоты переменного тока, %±0,2
Количество ИК (F СУИ
1
– F СУИ
24;
F СУС
1
– F СУС
8
) 32
Продолжение таблицы 2
Диапазон измерений частоты переменного тока, Гцот 2000 до 23000
Пределы допускаемой, приведенной (к ДИ) погрешности измерений
частоты переменного тока, %±0,5
Количество ИК (F САЗ
1
– F САЗ
16
) 16
Лист № 4
Всего листов 5
Технические характеристики ИК ИУС представлены в таблице 3.
Значение
850×840×180
2000×800×800 (каждая)
1000×800×600
19,2
150 (каждая)
60
Таблица 3 - Технические характеристики ИК ИУС
Наименование характеристики
Габаритные размеры, высота×ширина×глубина, мм
Автоматизированное рабочее место ведущего по СУИ и СУС
Стойки приборные 1 СУИ, 1 СУС, СО (3 шт.)
Комплект ЗИП
Масса составных частей, кг, не более:
Автоматизированное рабочее место ведущего по СУИ и СУС
Стойка приборная 1 СУИ, 1 СУС, СО (3 шт.)
Комплект ЗИП
Параметры электрического питания:
- напряжение питания от сети переменного тока, В
- частота, Гц
- потребляемая мощность, В∙А, не более
230±23
50±1
2000
Знак утверждения типа
наносится на титульный лист паспорта БЛИЖ.401202.200.266 ПС и на верхний левый угол
стойки приборной 1 СУИ в виде наклейки.
Комплектность средства измерений
Комплектность ИК ИУС приведена в таблице 4.
БЛИЖ.401202.100.266
1 шт.
Таблица 4 – Комплектность ИК ИУС
Наименование
Обозначение
Кол-во,
шт./экз.
Каналы измерительные информационно-
управляющей системы стенда 1А испытательной
станции ИС-01 в составе:
Программное обеспечение на CD-диске
Формуляр
Паспорт
Методика поверки
-
БЛИЖ.401202.200.266 ФО
БЛИЖ.401202.100.266 ПС
БЛИЖ.401202.100.266 МП
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуБЛИЖ.401202.100.266МП«Каналыизмерительные
информационно-управляющей системы стенда 1А испытательной станции ИС-01. Методика
поверки», утвержденному ФГУП «ВНИИМС» 26.09.2019 г.
Основные средства поверки:
-
генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
(
регистрационный номер в
Федеральном информационном фонде по
обеспечению единства измерений
45344-10 (далее - рег. №))
;
-
калибратор-вольтметр универсальный В1-28 (рег. № 10759-86);
-
мера электрического сопротивления постоянного тока многозначная Р3026/2
(рег. № 8478-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение
МХ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные документы, устанавливающие требования к каналам измерительным
системы информационно-управляющей стенда 1А испытательной станции ИС-01
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие
положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии № 2091
от 01 октября 2018 года. Об утверждении Государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621. Об утверждении Государственной поверочной схемы для средств
измерений времени и частоты
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141070, г. Королев Московской области, ул. Горького, д. 12, пом. VIII, ком. 3
Телефон: (495) 783-71-59
Факс: (495) 745-98-93
Web-сайт:
E-mail:
,
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51195-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Оборонэнергосбыт" по Брянской области (ГТП Заречная, Добруньская, Жуковская) | Нет данных | ООО "ЭнергоСнабСтройСервис", г.Москва | 4 года | Перейти |
| 71324-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Смеловская | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 14359-94 | Станции автозаправочные передвижные | ПАЗС-6,5-ГКБ-817М1 мод. 3624 | АО "Людиновский машиностроительный завод", г.Людиново | 1 год | Перейти |
| 46367-11 | Системы измерений длительности соединений | СИДС UGC3200 | Фирма "Huawei Technologies Co., Ltd.", Китай | 2 года | Перейти |
| 44351-10 | Преобразователи измерительные цифровые реактивной мощности трехфазного тока | ЦЛ 9260 | ООО "Энерго-Союз", Беларусь, г.Витебск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
