Приложение к свидетельству № 75959
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы-сигнализаторы стационарные «СИГНАЛ-035»
Назначение средства измерений
Газоанализаторы-сигнализаторы стационарные «СИГНАЛ-035» предназначены для из-
мерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной
доли кислорода и диоксида углерода и массовой концентрации вредных газов в воздухе рабо-
чей зоны, а также сигнализации о достижении измеряемой величиной заданных пороговых зна-
чений.
Описание средства измерений
Принцип действия газоанализаторов-сигнализаторов стационарных «СИГНАЛ-035» (да-
лее - газоанализаторы) определяется входящими в его состав датчиками (измерительными пре-
образователями):
- объемной доли водорода, кислорода, массовой концентрации оксида углерода, серово-
дорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синиль-
ной кислоты, фосфина – электрохимический (ЭХ);
- довзрывоопасных концентраций горючих газов и паров – термокаталитический (ТК),
оптико-абсорбционный (ОА) или акусторезонансный (АР);
- массовой концентраций паров органических веществ – фотоионизационный (ФИ);
- объёмной доли диоксида углерода – оптико-абсорбционный (ОА), акусторезонансный
(АР);
- объёмной доли гексафторида серы, фреонов - акусторезонансный (АР).
Газоанализаторы являются стационарными многоканальными многоблочными прибора-
ми непрерывного действия.
Способ забора пробы – диффузионный.
Конструктивно газоанализаторы состоят из блока индикации и управления (далее - БКУ)
и выносных датчиков (измерительных преобразователей):
- серии МИГ-ТК-УВ, МИГ-ИК2-УВ (для измерения довзрывоопасных концентраций го-
рючих газов и паров);
- преобразователей измерительных с интеллектуальными сенсорными модулями серий
А200, А300, В300 и С300 (ФИФ № 55623-13);
- преобразователей измерительных акусторезонансных АРП1.0 (ФИФ № 54684-13).
БКУ предназначен для:
- преобразования аналогового сигнала датчиков в цифровой, отображения на ЖК инди-
каторе измеряемой концентрации газов и состояния датчиков;
- формирования звуковых и световых сигналов превышения установленных пороговых
значений;
- формирования сигналов на срабатывания «сухих» контактов силовых реле;
- записи и хранения в энергонезависимой памяти аварийных событий, неисправности
оборудования и сбоев в энергоснабжении газоанализатора;
- формирования сигналов управления с внешними устройствами по интерфейсу RS-485.
БКУ имеет 2 варианта исполнения:
- исполнение «IIB» для использования в комплекте с датчиками серии МИГ-ТК-УВ,
МИГ-ИК2-УВ;
- исполнение «IIС» для использования в комплекте с датчиками - преобразователями из-
мерительными с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300, а
также преобразователями измерительными акусторезонансными АРП1.0.
Лист № 2
Всего листов 16
К одному БКУ может подключаться от 1 до 4 датчиков. Передача измерительной ин-
формации от датчиков к БКУ осуществляется в аналоговой форме посредством унифицирован-
ного аналогового сигнала постоянного тока от 4 до 20 мА, соответственно диапазону измере-
ний.
Блоки БКУ газоанализаторов могут объединяться в сеть по цифровому интерфейсу
RS-485.
Исполнения БКУ перечислены в таблице 1.
Исполнение
Таблица 1
Комплектация БКУ
БКУЖК-индикаторСиловые реле
Гальваническая развязка
питания датчиков
ХХ-БКУ-М-1-1111
ХХ-БКУ-М-0-11-1
ХХ-БКУ-М-1-011-
ХХ-БКУ-М-0-01--
Примечание - Здесь «ХХ» подгруппа оборудования: «IIB», «IIC».
Общий вид газоанализаторов и схема пломбирования корпуса газоанализатора от не-
санкционированного доступа представлены на рисунке 1. Пломбирование осуществляется изго-
товителем или организацией, выполняющей ремонт.
Рисунок 1 - Общий вид БКУ газоанализатора
Место
пломбирования
Место
пломбирования
Лист № 3
Всего листов 16
а) МИГ-ТК-УВ (силуминовый корпус)б) МИГ-ИК2-УВ (силуминовый корпус)

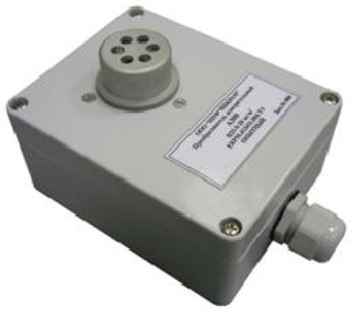

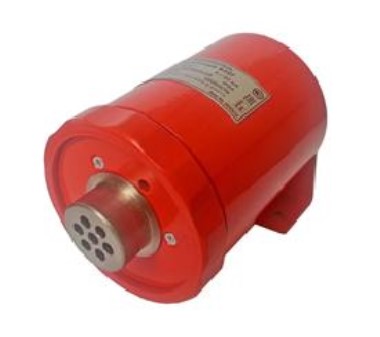

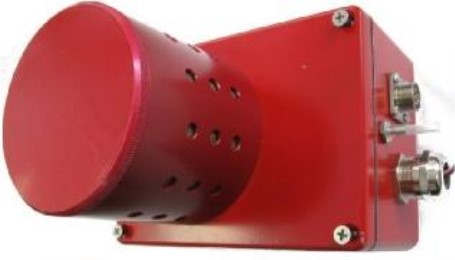

Рисунок 2 - Общий вид датчиков (измерительных преобразователей) газоанализаторов
г) ИП серии В300
д) ИП серии А200, А300
е) АРП 1.0
Места
пломбирования
Лист № 4
Всего листов 16
Программное обеспечение
Газоанализаторы имеют следующее программное обеспечение (ПО)
- встроенное ПО датчиков (измерительных преобразователей) утвержденного типа (пре-
образователей измерительных с интеллектуальными сенсорными модулями серий А200, А300,
В300 и С300, преобразователей измерительных акусторезонансных АРП1);
- встроенное ПО БКУ;
- встроенное ПО датчиков серии МИГ-ИК2-УВ.
Датчики серии МИГ-ТК-УВ являются аналоговыми устройствами и не содержат микро-
процессоров со встроенным программным обеспечением. Выполнение основных функций обес-
печивается операционными усилителями.
Встроенное ПО БКУ, разработано изготовителем специально для решения задач измере-
ния содержания определяемых компонентов и сигнализации о достижении пороговых значений
в воздухе рабочей зоны.
Встроенное ПО БКУ обеспечивает:
- прием, обработку и передачу измерительной информации от датчиков;
- отображение результатов измерений на жидкокристаллическом дисплее БКУ (при на-
личии);
- проверку целостности ПО (расчет контрольной суммы по алгоритму CRC16);
- регистрацию аварийных событий (срабатывание сигнализации, старт ПО БКУ, падение
напряжения внешней сети питания и др.);
- сигнализацию при достижении установленных пороговых значений.
Встроенное ПО БКУ реализует следующие расчетные алгоритмы:
1) непрерывное сравнение текущих результатов измерений с заданными пороговыми
значениями срабатывания сигнализации;
2) непрерывную самодиагностику аппаратной части газоанализатора.
Встроенное ПО БКУ идентифицируется путем вывода на ЖК-индикатор номера версии
через меню газоанализатора.
Влияние встроенного программного обеспечения БКУ учтено при нормировании метро-
логических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения БКУ от пред-
намеренныхилинепреднамеренныхизменений.Уровеньзащиты–«средний»
по Р 50.2.077-2014.
Встроенное ПО МИГ-ИК2-УВ, разработано изготовителем специально для решения за-
дач измерения содержания определяемых компонентов
Встроенное ПО МИГ-ИК2-УВ обеспечивает прием, обработку и передачу измеритель-
ной информации от чувствительного элемента на БКУ (при помощи аналогового сигнала в диа-
пазоне от 4 до 20 мА).
Встроенное ПО БКУ реализует следующий расчетный алгоритм - вычисление значений
выходного аналогового сигнала.
Газоанализаторы имеют защиту встроенного программного обеспечения МИГ-ИК2-УВ
от преднамеренных или непреднамеренных изменений. Уровень защиты – «высокий» по
Р 50.2.077-2014. Конструкция датчиков МИГ-ИК2-УВ исключает возможность несанкциониро-
ванного влияния на встроенное ПО датчиков МИГ-ИК2-УВ и измерительную информацию.
Идентификационные данные ПО датчиков утвержденного типа приведены в соответст-
вующих описаниях типа. Идентификационные данные встроенного ПО БКУ приведены в таб-
лице 2.
Лист № 5
Всего листов 16
Таблица 2 – Идентификационные данные встроенного ПО
Идентификационные данные (признаки)Значение
Вид ПО
Встроенное ПО БКУ
Встроенное ПО МИГ-
ИК2-УВ
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
SO35-pult.hex
1.814
sigma_signal_simple.hex
1.0
Цифровой идентификатор ПО
30D5
0DFF
Алгоритм вычисления цифрового иденти-
фикатора ВПО
CRC-16
CRC-16
Примечание – номер версии ПО должен быть не ниже указанного в таблице. Значение
контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной
версии.
Метрологические и технические характеристики
от 0 до 50 % НКПР
МИГ-ТК-УВ
от 0 до 50 % НКПР
МИГ-ИК2-УВ
Наименование
разователя)
новной абсо-
установления
Таблица 3 – Основные метрологические характеристики газоанализаторов с датчиками
МИГ-ТК-УВ, МИГ-ИК2-УВ
Пределы до-Предел допус-
датчика (измери-ОпределяемыйДиапазон измере-
пускаемой ос- каемого времени
тельного преоб- компонент ний
лютн
о
й
п
о
- показаний по
грешности
1)
уровню 0,9, с
Метанот 0 до 50 % НКПР±5 % НКПР30
2)
Пропан
(от 0 до 2,2 %
(об.д.))
от 0 до 50 % НКПР
(от 0 до 0,85 %
(об.д.))
±5 % НКПР30
±5 % НКПР30
Гексан, бутан,
пентан, цикло-
пентан, пропи-
лен
3)
Пары углеводо-
родов
4)
от 0 до 50 % НКПР
±5 % НКПР30
±5 % НКПР30
Пары этилового
спирта
Метан
±5 % НКПР60
Пропан
±5 % НКПР60
Гексан, бутан,
пентан, цикло-
пентан, пропи-
лен
3)
от 0 до 50 % НКПР
(от 0 до 2,2 %
(об.д.))
от 0 до 50 % НКПР
(от 0 до 0,85 %
(об.д.))
от 0 до 50 % НКПР
±5 % НКПР60
Лист № 6
Всего листов 16
Наименование
новной абсо-
лютной по-
установления
показаний по
Пределы до-Предел допус-
датчика (измери-ОпределяемыйДиапазон измере-
пускаемой ос- каемого времени
тельного преоб-компонентний
разователя)
грешности
1)
уровню 0,9, с
МИГ-ИК2-УВПары углеводо-от 0 до 50 % НКПР±5 % НКПР60
родов
4)
1)
В нормальных условиях эксплуатации.
2)
Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с
ГОСТ 30852.19-2002.
3)
Градуировка осуществляется изготовителем на один из указанных в перечне компо-
нентов (определяется при заказе)
4)
Градуировка осуществляется изготовителем на один из определяемых компонентов
(определяется при заказе):
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86;
- бензин авиационный по ГОСТ 1012-72;
- бензин неэтилированный по ГОСТ Р 51866-2002.
Наименование
основной абсолютной
времени ус-
тановления
включ.
включ.
Таблица 4 – Основные метрологические характеристики газоанализаторов с измерительными
преобразователями А200, А300 и В300
Предел до-
ОпределяемыйДиапазон
Пределы допускаемой
пускаемого
компонент измерений
погрешности
1, 2)
показаний по
уровню 0,9, с
от 0 до 3 мг/м
3
±0,6 мг/м³
А200, А300,включ.
В300св. 3 до 20 мг/м
3
±(0,6 + 0,2∙(С
ВХ
-3))
Сероводородмг/м³45
А201, А301,
от 0 до 10 мг/м
3
±2 мг/м³
В301
св. 10 до 50 мг/м
3
±(2 + 0,2∙(С
ВХ
-10)) мг/м³
А203, А303,
от 0 до 20 мг/м
3
±4 мг/м
3
В303
св. 20 до 100 мг/м
3
±(4 + 0,2∙(С
ВХ
-20)) мг/м³
от 0 до 400 мг/м
3
±80 мг/м
3
А204, А304,включ.
В304Аммиаксв. 400 до 2000±(80 + 0,2∙(С
ВХ
-400))45
мг/м
3
мг/м³
от 0 до 120 мг/м
3
±
20 мг/м
3
А205, А305,включ.
В305св. 120 до 600 мг/м
3
±
(20+0,2∙(С
ВХ
-120))
мг/м³
Лист № 7
Всего листов 16
Диапазон
измерений
Пределы допускаемой
основной абсолютной
погрешности
1, 2)
45
А207, А307,
В307
А208, А308,
В308
А209, А309,
В309
Хлор
45
120
А211, А311,
В311
45
±(1 + 0,2∙(С
ВХ
-5)) мг/м³
А214, А314,
В314
45
45
А216, А316,
В316
45
60
30
45
Продолжение таблицы 4
Наименование
Определяемый
компонент
Предел до-
пускаемого
времени ус-
тановления
показаний по
уровню 0,9, с
±
5 мг/м
3
В306
А206, А306,
Аммиак
±(5 + 0,2∙(С
ВХ
-40)) мг/м³
±0,2 мг/м
3
от 0 до 20 мг/м
3
включ.
св. 20 до 200 мг/м
3
от 0 до 1 мг/м
3
включ.
св. 1 до 6 мг/м
3
±(0,2 + 0,2∙(С
ВХ
-1))
мг/м³
±2 мг/м
3
±(2 + 0,2∙(С
ВХ
-10)) мг/м³
±1,2 мг/м
3
от 0 до 10 мг/м
3
включ.
св. 10 до 50 мг/м
3
от 0 до 6 мг/м
3
включ.
св. 6 до 30 мг/м
3
±(1,2 + 0,2∙(С
ВХ
-6))
мг/м³
±1 мг/м
3
А210, А310,Хлористый во-
В310 дород
±(1 + 0,2∙(С
ВХ
-3)) мг/м³
±4 мг/м
3
±(4 + 0,2∙(С
ВХ
-20)) мг/м³
±20 мг/м
3
Оксид углерода
А212, А312,
В312
±(20 + 0,2∙(С
ВХ
-200))
мг/м³
±1 мг/м
3
±2 мг/м
3
А213, А313,
В313
Диоксид азота
±(2 + 0,2∙(С
ВХ
-10)) мг/м³
±1,2 мг/м
3
от 0 до 3 мг/м
3
включ.
св. 3 до 10 мг/м
3
от 0 до 20 мг/м
3
включ.
св. 20 до 100 мг/м
3
от 0 до 200 мг/м
3
включ.
св. 200 до 1000
мг/м
3
от 0 до 5 мг/м
3
включ.
св. 5 до 20 мг/м
3
включ.
от 0 до 10 мг/м
3
включ.
св. 10 до 50 мг/м
3
от 0 до 6 мг/м
3
включ.
св. 6 до 35 мг/м
3
±(1,2 + 0,2∙(С
ВХ
-6))
мг/м³
±4 мг/м
3
А215, А315,
В315
Диоксид серы
±(4 + 0,2∙(С
ВХ
-20)) мг/м³
±0,6 мг/м
3
А218, А318,Синильная ки-
В318 слота
от 0 до 20 мг/м
3
включ.
св. 20 до 100 мг/м
3
от 0 до 3 мг/м
3
включ.
св. 3 до 15 мг/м
3
В319
А219, А319,
Кислород
от 0 до 30 % (об.д.)
±(0,6 + 0,25∙(С
ВХ
-3))
мг/м³
±
0,9 % об.д.
В320
А220, А320,
В
одород
от 0 до 2 % (об.д.)
±0,2 % об.д.
Лист № 8
Всего листов 16
Наименование
основной абсолютной
погрешности
Продолжение таблицы 4
Предел до-
пускаемого
Фосфин60
пары
3
)
Определяемый Диапазон
Пределы
допускаемой
времени ус-
компонент измерений
1, 2)
тановления
показаний по
уровню 0,9, с
от 0 до 2 мг/м
3
±0,4 мг/м
3
А221, А325,включ.
В325
св. 2 до 10 мг/м
3
±(0,4 + 0,2∙(С
ВХ
-2))
мг/м³
А324,
В
324
Горючие газы и от 0 до 50 % НКПР±5 % НКПР
15
вещества
4
)
вещества
5
)
вещества
6
)
рода
А327,
В
327
Органическиеот 0 до 20 мг/м
3
±(0,5+0,2∙С
ВХ
) мг/м³
30
А328,
В
328
Органическиеот 0 до 200 мг/м
3
±(5+0,2∙С
ВХ
) мг/м³
30
А329, В329
Органическиеот 0 до 2000 мг/м
3
±(10+0,2∙С
ВХ
) мг/м³
30
А330, В330
Диоксид угле-от 0 до 5 % (об.д.)
±
(0,1+0,15∙С
вх
) мг/м³
30
1)
В нормальных условиях эксплуатации.
2)
С
ВХ
– значение содержания определяемого компонента на входе ИП, объемная доля,
%, массовая концентрация, мг/м
3
, довзрывоопасная концентрация, % НКПР.
3)
Градуировка ИП осуществляется изготовителем при выпуске из производства по од-
ному из поверочных компонентов: метан (CH
4
), пропан (C
3
H
8
), бутан (C
4
H
10
), гексан (C
6
H
14
),
бензол (C
6
H
6
). ИП типа А324 и В324 с градуировкой на метан, могут применяться для сигнали-
зации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концен-
траций от 5 до 50 %НКПР при установке порога срабатывания по уровню "Порог 2" равным
12 % НКПР (перечень контролируемых компонентов указан в приложении к паспорту ИП).
4)
Градуировка ИП осуществляется изготовителем при выпуске из производства по од-
ному из поверочных компонентов: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, серо-
углерод.
5)
Градуировка ИП осуществляется изготовителем при выпуске из производства по од-
ному из поверочных компонентов: изобутилен, бензол, бутанол, о-ксилол.
6)
Градуировка ИП осуществляется изготовителем при выпуске из производства по од-
ному из поверочных компонентов: толуол, гексан, этанол.
Таблица 5 – Диапазоны измерений и пределы допускаемой погрешности газоанализаторов с
измерительными преобразователями А200, А300 и В300, предназначенных для контроля пре-
дельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом
Минздравсоцразвития РФ № 1034н от 09.09.11 г.)
НаименованиеОпределяемыйДиапазон измерений мас- Пределыдопускаемойпо-
измерительногокомпонентсовой концентрации, мг/м
3
грешности
1)
преобразователяабсолютнойотносительной
А211,А311, Оксид углерода от 0 до 20 включ.±5 мг/м
3
-
В311св. 20 до 100-±25 %
А201, А301, Сероводород от 0 до 3 включ.±0,8 мг/м
3
-
В301св. 3 до 20-±25 %
А201, А301, от 0 до 10 включ.±2,5 мг/м
3
-
В301св. 10 до 50-±25 %
Лист № 9
Всего листов 16
1
)
измерительногогрешности
Аммиак
Хлор
Диоксид серы
Продолжение таблицы 5
Наименование
ОпределяемыйДиапазон измерений мас-
Пределы допускаемой по-
преобразователя
компонент совой концентрации, мг/м
3
абсолютнойотносительной
А203, А303, от 0 до 20 мг/м
3
включ. ±5 мг/м
3
-
В303св. 20 до 100 мг/м
3
-±25 %
А207, А307,от 0 до 1 мг/м
3
включ. ±0,25 мг/м
3
-
В307св. 1 до 6 мг/м
3
-±25 %
А215, А315,от 0 до 6 мг/м
3
включ. ±1,5 мг/м
3
-
В315св. 6 до 35 мг/м
3
-±25 %
1)
Значения погрешности установлены для следующих условиях эксплуатации:
- температура окружающей среды от +5 до +35
o
C;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 97,3 до 105,3 кПа;
- сопутствующие компоненты (перечень согласно таблице 4) не более 0,5∙ПДК.
% НКПР
объемная
Таблица 6 – Основные метрологические характеристики газоанализаторов с преобразователем
измерительным акусторезонансным АРП1.0
Пределы допускаемой
Диапазон измеренийосновной
Определяемыйабсолютной погрешности
компонент довзрывоопасной
концентрации,объемной доли, %% НКПР
доля, %
(C H )
±5
-
-
метан (CH
4
)от 0 до 2,2±0,22
этан (C
2
H
6
) от 0 до 1,25±0,12
пропан (C
3
H
8
) от 0 до 0,85±0,08
бутан (C
4
H
10
)от 0 до 0,7±0,07
и-бутан (i-C
4
H
10
) от 0 до 0,65±0,07
пентан (C
5
H
12
)
от 0 до 50
от 0 до 0,7±0,07
цикл
о
пентан
от 0 до 0,7±0,07
5
1
0
гексан (C
6
H
14
)от 0 до 0,5±0,05
водород (H
2
)от 0 до 2,0 ±0,2
бензол (С
6
Н
6
)от 0 до 0,6±0,06
аммиак (NH
3
) от 0 до 30от 0 до 4,2±0,75
диоксид углеро- - от 0 до 1 включ. - ±0,2
да(СО
2
) - св. 1 до 5 - ±(0,2+0,2(C
вх
-1))
фреон R22 от 0 до 0,3 включ. - ±0,075
св.0,3 до 2-не нормированы
фреон R12от 0 до 0,2 включ.- ±0,075
св. 0,2 до 2-не нормированы
Лист № 10
Всего листов 16
% НКПР
объемная
Продолжение таблицы 6
Пределы допускаемой
Диапазон измеренийосновной
Определяемыйабсолютной погрешности
компонент
довзрывоопасной
концентрации,объемной доли, %% НКПР
доля, %
ры(SF6)
гексафторид се-
-от 0 до 2,0-±(0,02+0,2∙C
вх
)
Примечания:
1) Пределы допускаемой основной абсолютной погрешности нормированы для нормаль-
ных условий эксплуатации при условии загазованности контролируемой воздушной среды ис-
точниками, выделяющими только один компонент.
2) Преобразователи АРП1.0 с градуировкой на гексан в режиме газосигнализатора (ис-
полнение Г) при установке порога срабатывания сигнализации 20 % НКПР обеспечивают воз-
можность сигнализации о наличии горючих газов и паров горючих жидкостей и их смеси в воз-
духе в диапазоне сигнальных концентраций от 5 до 50 % НКПР (перечень контролируемых
компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС).
3) Преобразователи АРП1.0 с градуировкой на хладон 22 в режиме газосигнализатора
при установке порогов сигнализации 0,2 % об.д. обеспечивают возможность сигнализации объ-
емной доли хладонов в диапазоне от 0,16 до 0,2 % ( Порог1) (перечень контролируемых компо-
нентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС); 4) преобразователи АРП1.0 с
градуировкой на хладон 12 при установке порогов сигнализации 0,2 % об.д. обеспечивают воз-
можность сигнализации объемной доли фреонов от 0,11 до 0,21 % (Порог1) (перечень контро-
лируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001ПС).
4) С
вх
– объемная доля определяемого компонента на входе преобразователя, %
5) Предел допускаемого времени установления показаний по уровню 0,9 – 45 с.
Наименование из-
мерительного пре-
образователя
Таблица 7 - Пределы допускаемой дополнительной погрешности газоанализаторов
Пределы допускаемой дополнительной погрешности,
в долях от пределов допускаемой основной абсолютной погрешности
от измененияот изменения относи-от изменения атмо-
температуры тельной влажности сферного давления
МИГ-ТК-УВ±0,5не нормированыне нормированы
МИГ-ИК2-УВ±0,5не нормированыне нормированы
А324, В324 ±1 ±1,4 ±1
в диапазоне темпера-в диапазоне от 5в диапазоне от 80 до
тур от -40 до +45
o
C до 98 % отн. 120 кПа
(без конденсации)
А326, В326±1,7±1±1
в диапазоне темпера-в диапазоне от 0 до 98в диапазоне от 80 до
тур от -40 до +45
o
C % отн. (без конденса- 120 кПа
ции)
А219, А319, В319±0,2±0,2±0,2
на каждые 10 °Сна каждые 10 %на каждые 10 кПа
А330, В330±0,5 ±1 ±1
в диапазоне темпера-в диапазоне от 0 дов диапазоне от 80 до
тур от -40 до +45
o
C 95 % отн. 120 кПа
Лист № 11
Всего листов 16
Наименование из-
мерительного пре-
образователя
±1
±0,5
на каждые 10 %
±0,4±0,2
А329, В329
±0,4±0,1
Продолжение таблицы 7
Пределы допускаемой дополнительной погрешности,
в долях от пределов допускаемой основной абсолютной погрешности
от измененияот изменения относи-от изменения атмо-
температуры тельной влажности сферного давления
А211, А212, А311,
А312, В311, В312
А207 - А209,
А307 - А309,
В307 - В309±0,2
А203 - А206,на каждые 10 %
А303 - А306,
В303 - В306
А200, А201, А300,
А301, В300, В301
на каждые 10 °Сна каждые 3,3 кПа
А210, А310, В310
на каждые 10 %
А213, А214, А313,
А314, В313, В314±0,2
А215, А216, А315,
на каждые 10 %
А316, В315, В316
В317
А218, А318, В318
А220, А320, В320
А327, В327±1
А328,
В
328
на каждые 10°Сна каждые 10 %
в диапазоне от 80 до
120 кПа
±0,2±0,2
АРП1.0
на каждые 10°Сна каждые 10 %
не нормированы
Примечание – нормальные условия измерений:
- температура окружающей среды,
о
Сот 15 до 25
- диапазон относительной влажности окружающей среды, %от 30 до 80
- атмосферное давление, кПа от 97,3
±
105,3
Значение
0,5
Таблица 8 – Прочие метрологические характеристики газоанализаторов
Наименование характеристики
Предел допускаемой вариации показаний, в долях от пределов допускаемой основ-
ной погрешности
Пределы допускаемой абсолютной погрешности газоанализаторов для контроля
довзрывоопасных концентраций определяемого компонента в рабочих условиях
эксплуатации, % НКПР:
- МИГ-ТК-УВ;
- МИГ-ИК2-УВ;
- А324, В324;
- АРП1.0, исполнение «О»;
- АРП1.0, исполнение «П»
±10
±18
±13
±11
±9
Лист № 12
Всего листов 16
го преобразователя
редел допускаемого времен
Таблица 9 – Время прогрева и время установления выходного сигнала газоанализаторов
Наименование измери
т
ельно-
П
установления показаний по
и
Время прогрева, мин, не более
уровню Т
0,9
, с
МИГ-ТК-УВ, МИГ-ИК2-УВприведены в таблице 315
А200, А300, В 300приведены в таблице 4 5
АРП1.0 4530
Таблица 10 - Габаритные размеры, масса, параметры электрического питания датчиков (изме-
рительных преобразователей)
чика (измерительно-
Диапазон на-
В
меры, мм, не бо-
Наименование дат-
пряжения пи-Ток потребления,
Габаритные раз-
Масса, кг, не бо-
го преобразователя)
тания (Uпит), не более, мА
лее
лее
миновый кор ус)
МИГ-ТК-УВ(пла
B327 - B32940
МИГ-ТК-УВ
п
(силу-
от 23 до 25180160x120x2100,6
стма
с
совый
корп
у
с)
-
от 23 до 25180160x120x2100,6
МИГ-ИК2-УВот 23 до 25180 109х118х540,7
А200 - А221от 12 до 24 25 150х130х900,5
А300 - А320, А325 35
А32480
А326от 12 до 2425150х130х900,5
А327 - А329от 10 до 2440 150х85х95 0,75
А330 80
В300 - В320, B325 40
B324 60
В326
от 10 до 24
30
150х85х950,75
B330
от 12 до 24
80
194х171х115 2
АРП1.0 110
жения питания
Таблица 11 - Габаритные размеры, масса, параметры электрического питания БКУ
Диапазон напря-
Потребляемая мощ-Габаритные размеры,
(
U
пит), В
ность, В∙А, не болеемм, не более
Масса, кг, не более
ча отой
25
50
от
ст
187 до 242,
(в режиме измерений)
216х24
7
х1172
(50±1) Гц
(в аварийном режиме)
Диапазон
атмосферного
давления, кПа
от 80 до 120
Наименование ИП
от 84 до 106,7
от 84 до 106,7
от 84 до 106,7
Таблица 12 – Условия эксплуатации газоанализаторов
Диапазон
Диапазонотносительной
температур, ˚С влажности, %, при
температуре +25˚С
БКУот -20 до +40от 30 до 80
МИГ-ТК-УВот -40 до +40от 30 до 80
МИГ-ИК2-УВот -40 до +40от 30 до 80
А200, А201от -40 до +45от 15 до 90
А203 … А209от -40 до +45от 20 до 98
Лист № 13
Всего листов 16
Наименование ИП
Диапазон
температур, ˚С
Диапазон
атмосферного
давления, кПа
от 80 до 120
от 84 до 106,7
Продолжение таблицы 12
А211 … А216, А220
А210, А217, А218, А221
А219
А300, А301
А303 - А309
А311 - А316, А320
А310, А317, А318, А325
А319
А324
А326
А327, А328, А329
А330
B300, B301
B303 - B309
B311 - B316, B320
B310, B317, B318, B325
B319
B324
B326
B327, B328, B329
B330
АРП1.0, исполнение «О»
АРП1.0, исполнение «П»
от -40 до +45
от -30 до +45
от -30 до +45
от -40 до +45
от -40 до +45
от -40 до +45
от -30 до +45
от -30 до +45
от -40 до +45
от -40 до +45
от -30 до +45
от -40 до +45
от -40 до +45
от -40 до +45
от -40 до +45
от - 30 до +45
от -30 до +45
от -40 до +45
от -40 до +45
от -30 до +45
от -40 до +45
от -40 до +45
от +5 до +50
Диапазон
относительной
влажности, %, при
температуре +25˚С
от 20 до 90
от 15 до 90
от 5 до 95
от 15 до 90
от 20 до 98
от 20 до 90
от 15 до 90
от 5 до 95
от 5 до 98
от 0 до 98
от 0 до 90
от 0 до 95
от 15 до 90
от 20 до 98
от 20 до 98
от 15 до 90
от 5 до 95
от 5до 98
от 0 до 98
от 0 до 90
от 0 до 95
от 0 до 98
IP 54
Таблица 13 - Маркировки взрывозащиты, степень защиты оболочки
НаименованиеМаркировка взрывозащиты
Степень защиты по
ГОСТ 14256-2015
IP20
IP54
IP54
БКУ[Exib]IIB или [Exib]IIC
МИГ-ТК-УВ1ExibdIIB4 X
МИГ-ИК2-УВ1Ех ib db IIB T4 Gb
A200 - А221
A300 - A320, A325 - A3291ExibIICT6
B300 - B320, B325 - B329
A324, B3241ExdibIICT6
АРП1.01ExibIIBT4 X
Значение
Таблица 14 - Параметры надёжности
Наименование характеристики
Средняя наработка на отказ, ч:
- БКУ,
- МИГ-ТК-УВ, МИГ-ИК2-УВ,
- А200, А300, В300,
- АРП1.0
Срок службы, лет
15000
10000
40000
30000
10
Лист № 14
Всего листов 16
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на таб-
личку на лицевой панели корпуса БКУ и датчиков газоанализатора.
Комплектность средства измерений
-
1 шт.
-
по заявке
-
по заявке
-
1 экз.
-
по заявке
Обозначение
-
Количество
1 шт.
ции
Таблица 15 – Комплектность средства измерений
Наименование
1Блок БКУ
индика-
DIN-рейка (O-тип)
-
-
-
по заявке
по заявке
по заявке
3 Скоба
ВП1-1 2,0 А
--
2 шт.
по заявке
по заявке
МИГ-ТК-УВ
2 ДатчикМИГ-ИК2-УВ
А200, А300, В300, АРП 1.0
Скобакрепленияпластиковых
датчиков серии МИГ-ТК-УВ
4 Предохранитель
5 Приспособление для поверки МИГ-ТК-УВ
6 Приспособление для поверки МИГ-ИК2-УВ
7 Приспособление для поверки датчиков серий
А200, А300, В300, АРП 1.0
8 РуководствопоэксплуатацииГКПС
78.00.00.000РЭ
9 Паспорт на датчик серии А200, А300, В300,
АРП 1.0
10 Методика поверки
11 Разъем 2РМ14КПН4Г1В1
12 Ключ аппаратной перезагрузки БКУ
МП-242-2194-2019
--
1 экз.
по заявке
2 шт.
Поверка
осуществляется по документу МП-242-2194-2019 «ГСИ. Газоанализаторы-сигнализаторы ста-
ционарные«СИГНАЛ-035».Методикаповерки»,утвержденномуФГУП «ВНИИМ
им. Д.И. Менделеева» 06.03.2019 г.
Основные средства поверки
- стандартные образцы состава газовые смеси в баллонах под давлением состава метан –
воздух (ГСО 10532-2014), пропан – воздух (ГСО 10541-2014, 10540-2014), гексан – воздух
(ГСО 10541-2014, 10540-2014), бутан – воздух (ГСО 10541-2014, 10540-2014), пентан – воздух
(ГСО 10541-2014, 10540-2014), циклопентан – воздух (ГСО 10540-2014), пропилен – воздух
(ГСО 10541-2014), бензол – воздух (ГСО 10540-2014, 10541-2014), кислород – азот
(ГСО 10532-2014), водород – воздух (ГСО 10532-2014), оксид углерода – воздух
(ГСО10532-2014), хлор– азот(ГСО 10546-2014, 10547-2014), аммиак – воздух
(ГСО 10547-2014), сероводород – воздух (ГСО 10546-2014, 10547-2014), хлористый водород –
азот (ГСО 10546-2014), диоксид азота – азот (ГСО 10546-2014, 10547-2014), диоксид серы –
азот (ГСО 10546-2014, 10547-2014), синильная кислота – азот (ГСО 10547-2014), фосфин – азот
(ГСО 10546-2014), винилхлорид – азот (ГСО 10549-2014), метилмеркаптан – азот
(ГСО10537-2014),этилмеркаптан –азот(ГСО10537-2014),сероуглерод–азот
(ГСО 10537-2014), изобутилен – воздух (ГСО 10539-2014), о - ксилол – воздух (ГСО 10540-
2014), толуол – воздух (ГСО 10541-2014), этанол – воздух (ГСО 10535-2014), диоксид углерода
– воздух (ГСО 10532-2014), этан – воздух (ГСО 10541-2014), изобутан – воздух (ГСО 10541-
2014,10540-2014), хлордифторметан – воздух (ГСО 10550-2014), дихлордифторметан – воздух
(ГСО 10550-2014), гексафторид серы – воздух (ГСО 10532-2014).
Лист № 15
Всего листов 16
-рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г.
№ 2664 - генератор газовых смесей ГГС, исполнений ГГС-Т или ГГС-К (ФИФ № 62151-15);
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г.
№ 2664 - источники микропотока фенола (ИМ89 – М – А2) (ФИФ № 15075-09);
- источники газовых смесей парофазные ПИГС-У-07, (ФИФ № 44308-10);
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г.
№ 2664 - комплекс ГГП-1 (ФИФ № 48775-11);
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г.
№ 2664 - комплекс газоаналитический ГНП-1 (ФИФ № 68283-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам-сигнализаторам стационарным «СИГНАЛ-035»
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах»
Приказ Министерства здравоохранения и социального развития Российской Федерации
от 9 сентября 2011 г. N 1034н «Об утверждении перечня измерений, относящихся к сфере госу-
дарственного регулирования обеспечения единства измерений и производимых при выполне-
нии работ по обеспечению безопасных условий и охраны труда, в том числе на опасных произ-
водственных объектах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 12.1.005-88 Системастандартовбезопасноститруда.Общиесанитарно-
гигиенические требования к воздуху рабочей зоны
ТУ4215-009-45167996-17Газоанализаторы-сигнализаторыстационарные
«СИГНАЛ-035». Технические условия
Изготовитель
Общество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М»
(ООО «ПОЛИТЕХФОРМ-М»)
ИНН 7724187733
Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1, 2-й этаж
Телефон: (499) 218-26-14
Факс: (499) 218-26-24
Web-сайт:
E-mail:
Лист № 16
Всего листов 16
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
