Дифрактометры настольные рентгеновские Дифрей-401к, ГРСИ 76996-19
Номер госреестра:
76996-19
Наименование СИ:
Дифрактометры настольные рентгеновские
Обозначение типа:
Дифрей-401к
Производитель:
АО "Научные приборы", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75958
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дифрактометры настольные рентгеновские Дифрей-401к
Назначение средства измерений
Дифрактометры настольные рентгеновские Дифрей-401к (далее – дифрактометры)
предназначены для измерений интенсивности и углов дифракции рентгеновского излучения,
рассеянного на кристаллическом объекте, при решении задач рентгенофазового анализа
материалов.
Описание средства измерений
Принципдействиядифрактометровоснованнарегистрациидифрагированных
рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества.
Конструкционной особенностьюдифрактометров являетсявозможностьреализации
рентгенооптических схем Брегга-Брентано (при анализе порошковых проб) и Дебая-Шеррера
(для анализа проволок и микрообъектов).
Дифрактометры конструктивно представляют из себя стационарные настольные
приборы, выполненные в виде единого модуля, внутри которого расположены все
составляющие элементы: источник рентгеновского излучения, система управления и
регистрации дифракционной картины, приставки для исследования образцов в двух
фокусирующих схемах (Брэгга-Брентано или Дебая-Шеррера).
Источник рентгеновского излучения состоит из блоков управления, высоковольтного
источника питания и кожуха с установленной в нем рентгеновской трубкой. Рентгеновское
излучение от рентгеновской трубки, направленное на анализируемый материал, отражается от
кристаллографических (атомных) плоскостей анализируемого материала и фокусируется на
приемной щели детектора. Регистрация дифракционной картины углового распределения
Брэгговскихотраженийотсистемразличныхкристаллографическихплоскостей
осуществляется посредством газонаполненного изогнутого координатно-чувствительного
детектора одновременно в заданном диапазоне углов при угловом перемещении источника
рентгеновского излучения и детектора. Газовый пост закреплен на задней панели
дифрактометра и предназначен для обеспечения детектора газовой смесью.
Тракт регистрации состоит из изогнутого координатно-чувствительного детектора,
высоковольтного блока питания детектора, блока преобразования сигналов, аналого-цифрового
преобразователя и компьютера. Основные элементы дифрактометра смонтированы на
оперативном столе, который включает в себя корпус с закреплённой внутри него плитой. В
центре плиты установлен двухосевой гониометр вертикального исполнения. На внешнем диске
гониометра закреплён детектор. На внутреннем диске гониометра закреплён кожух с
рентгеновской трубкой. В центре гониометра установлена универсальная приставка для анализа
порошков, микрообъектов и проволок в автоматическом режиме. Конструкция дифрактометров
предусматривает возможность анализа объектов разного размера. Работой приставки и
режимами работы детектора и рентгеновской трубки управляет контроллер.
Для управления дифрактометрами используется программное обеспечение Difract,
работающее в среде операционной системы Windows, установленное на внешнем компьютере.
Программное обеспечение с помощью базы данных позволяет выполнять идентификацию
соединений, входящих в состав исследуемого образца. В комплект программного обеспечения
(ПО) входит база дифракционных данных, содержащая 120 тысяч соединений.
Общий вид дифрактометров приведен на рисунке 1.
Пломбирование корпуса дифрактометров не предусмотрено.
Лист № 2
Всего листов 5
Программное обеспечение
Дифрактометры настольные рентгеновские Дифрей-401к оснащаются встроенным
программным обеспечением Difract, которое управляет работой дифрактометра, отображает
результаты, обрабатывает, передает и хранит полученные данные. ПО Difract состоит из ПО
контроллера и четырех модулей, установленных на внешнем ПК: Difract Съемка, Difract
Обработка, Difract База, Difract Анализ. ПО Difract является полностью метрологически
значимым. Уровень защиты ПО Difract от непреднамеренных и преднамеренных изменений
соответствует «низкому» уровню по Р 50.2.077-2014. Влияние ПО Difract на метрологические
характеристики дифрактометров настольных рентгеновских Дифрей-401к учтено при их
нормировании. Идентификационные данные ПО Difract приведены в таблице 1.
Идентификационн
ые данные
(признаки)
Значение
Идентификацион-
ные наименования
модулей ПО
ПО
контрол-
лера
Difract
Съемка
Difract
Обработка
Difract
База
Difract
Анализ
Номера версий
(идентификационн
ые номера) ПО
не ниже
6.0
не ниже
2019-01-01
1)
не ниже
2019-01-01
1)
не ниже
2019-01-01
1)
не ниже
2019-01-01
1)
Цифровые
идентификаторы
модулей ПО,
расчет по
алгоритму MD5
-
13B04D518F6
4057DC806A5
7A1B4FEBA
(для версии
2019-01-01)
2441D82300A
3F063B7A0D3
BB321897F0
(для версии
2019-01-01)
B997C5F9A39
20E27DAE671
62C540390A
(для версии
2019-01-01)
FB7DB1D048
0ED5BA102F6
91F73B19C21
(для версии
2019-01-01)
Таблица 1 - Идентификационные данные ПО Difract
1)
Версия ПО может иметь дополнительные цифровые суффиксы (от 01 до 2100).

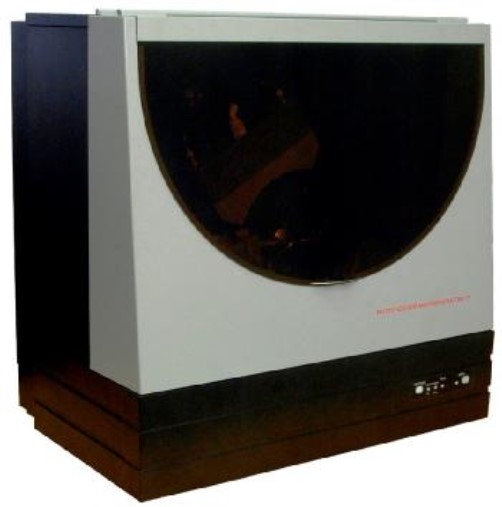

Рисунок 1 – Общий вид дифрактометров настольных рентгеновских Дифрей-401к
Местонанесения
знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
от 0 до 154
0,02
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений углов дифракции 2θ, градус
Среднеквадратическое отклонение (СКО) при измерении углового
положения дифракционного максимума 2θ, градус, не более
Пределыдопускаемойабсолютнойпогрешностиизмерения
параметров кристаллической решетки, нм
- Δа
- Δс
±0,0012
±0,0030
изогнутый координатно-
чувствительный
Значение
150
Co
30
6
Таблица 3 – Основные технические характеристики
Наименование характеристики
Источник рентгеновского излучения:
- мощность рентгеновской трубки, Вт, не менее
- материал анода рентгеновской трубки
- напряжение на аноде рентгеновской трубки, кВ, не более
- анодный ток рентгеновской трубки, мА, не более
Детектор рентгеновского излучения:
- тип детектора
38
300
600×430×615
53
500
от 198 до 242
от 49 до 51
30
7
16000
- диапазон одновременной регистрации спектра детектором,
градус, не менее
- пространственное разрешение, мкм, не более
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Потребляемая мощность, В·А, не более
Электрическое питание осуществляется от сети переменного тока:
- диапазон напряжения, В
- частотой, Гц
Время установления рабочего режима, мин, не более
Срок службы, лет, не менее
Средняя наработка дифрактометра на отказ, ч
Условия эксплуатации:
- температура окружающей среды,
°
C
- атмосферное давление, кПа
- относительная влажность при температуре +25
°
C, %, не более
от +15 до +35
от 84,0 до 106,7
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на боковую панель корпуса дифрактометра в виде специальной таблички.
Комплектность средства измерений
Таблица 4 - Комплектность дифрактометров
Наименование
Дифрактометр настольный рентгеновский Дифрей-401к
Газовый пост
Система автономного охлаждения
Компьютер с периферийными устройствами
Обозначение
СИЕШ.415119.001
-МДР.01.05.000
-
Количество
1 шт.
1 шт.
1 шт.
1 комплект
Лист № 4
Всего листов 5
СИЕШ.415119.001 РЭ
1 экз.
СИЕШ.415119.001 ПО
1 экз.
СИЕШ.415119.001 ПС
1 экз.
Обозначение
--
Количество
1 комплект
1 CD-диск
Продолжение таблицы 4
Наименование
Комплект принадлежностей и ЗИП
Программное обеспечение Difract
Дифрактометр настольный рентгеновский Дифрей-
401к. Руководство по эксплуатации
Дифрактометр настольный рентгеновский Дифрей-
401к. Руководство пользователя ПО Difract
Дифрактометр настольный рентгеновский Дифрей-
401к. Паспорт
Методика поверки
МП-242-0312-2019
1 экз.
Поверка
осуществляетсяподокументуМП-242-0312-2019«ГСИ.Дифрактометрынастольные
рентгеновские Дифрей-401к. Методикаповерки», утвержденномуФГУП «ВНИИМ
им. Д.И. Менделеева» 12 августа 2019 г.
Основные средства поверки:
- ГСО 10475-2014, стандартный образец дифракционных свойств кристаллической
решетки (оксид алюминия) (SRM 1976b).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель корпуса дифрактометра, как показано на
рисунке 1, и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе; при использовании в сфере государственного
регулирования обеспечения единства измерений дифрактометры применяются в соответствии с
аттестованными методами (методиками) измерений.
Нормативныеитехническиедокументы,устанавливающиетребованияк
дифрактометрам настольным рентгеновским Дифрей-401к.
СИЕШ.415119.001ТУ.ДифрактометрнастольныйрентгеновскийДифрей-401к.
Технические условия
Изготовитель
Акционерное Общество «Научные приборы» (АО «Научные приборы»)
ИНН 7826012838
Адрес: 198095, г. Санкт-Петербург, ул. Маршала Говорова, д. 52
Юридический адрес: 190103, г. Санкт-Петербург, Рижский пр., д. 26
Телефон: +7 (812) 313-15-55, факс: +7 (812) 251-73-63
Web-сайт: www. sinstr.ru
Е-mail:
Лист № 5
Всего листов 5
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14094-94 | Весы торговые настольные электронные для определения массы и стоимости продуктов | ВТЭ-001-10 | ЗАО "Нотис", г.Бердск | 1 год | Перейти |
| 6800-78 | Часы электронные настольные | Квант-1, Квант-2 | Нет данных | Нет данных | Перейти |
| 13909-94 | Весы настольные для определения массы и стоимости продуктов | ВР-01МС-2/5, ВР-01МС-5, ВР-01МС-2-6 | МП "Солинг", г.Москва | 1 год | Перейти |
| 17524-98 | Весы электронные тензометрические настольные торговые | ВТНт-10М | ГП "Завод Эталон", Беларусь, г.Минск | 1 год | Перейти |
| 10559-86 | Часы настольные и настенные балансовые механические, в т.ч. с барометром и термометром | Маякс мех.74122 | Часовой завод, г.Сердобск | Первичная поверка при выпуске | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
