Резервуар стальной горизонтальный цилиндрический РГС-12,5, ГРСИ 76990-19
Номер госреестра:
76990-19
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-12,5
Производитель:
ЗАО "Тюменский завод металлоконструкций", г.Тюмень
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 2172
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75952
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-12,5
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее – РГС-12,5)
предназначен для измерения объема нефти и нефтепродуктов.
Описание средства измерений
РГС-12,5 представляет собой закрытый подземный горизонтальный цилиндрический
сосуд днищами в форме усеченного конуса, оснащенный люками и патрубками.
РГС-12,5 является по принципу действия закрытым, по расположению – подземным.
Резервуар стальной горизонтальный цилиндрический РГС-12,5, заводской номер 2172,
расположен на приёмо-сдаточном пункте системы измерений количества и показателей
качества нефти № 814 (ПСП СИКН № 814).

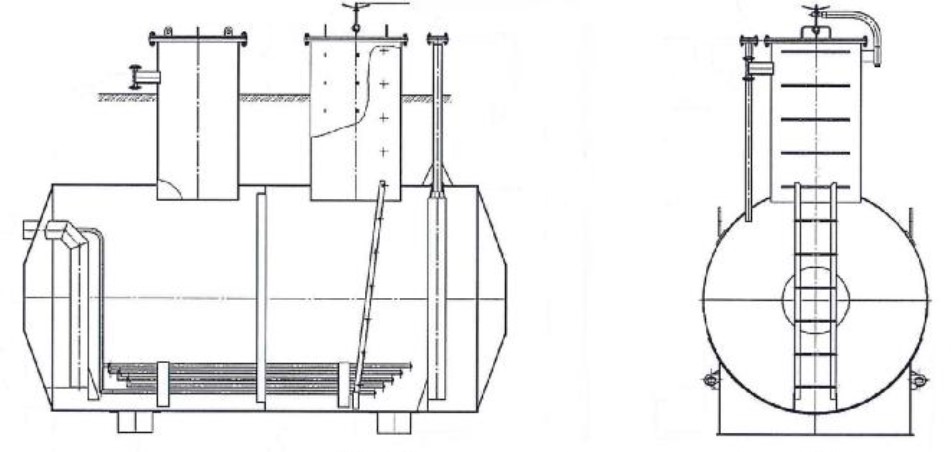

Эскиз РГС-12,5 представлен на рисунке 1.
Рисунок 1 – Эскиз РГС-12,5
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не
предусмотрено.
Метрологические и технические характеристики
Значение
12,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности определения
вместимости, %
±0,25
Лист № 2
Всего листов 3
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры резервуара, мм:
внутренний диаметр
длина цилиндрической части
Средний срок службы, лет, не менее
2000
3800
20
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический
Обозначение
РГС-12,5
зав. № 2172
Количество
1 экз.
Паспорт
Градуировочная таблица
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
─эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по
ГОСТ 8.477-82.
─эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500;
1000 дм
3
по ГОСТ 8.400-2013.
─эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по
ГОСТ 8.510-2002.
─термометр с ценой деления шкалы 0,1 °С по ГОСТ 28498-90.
─термометр с ценой деления шкалы 0,5 °С по ГОСТ 28498-90.
─манометр класса точности 0,4 по ГОСТ 2405-88.
─ареометр с ценой деления шкалы 0,5 кг/м
3
по ГОСТ 18481-81.
─секундомер 3-го класса точности с ценой деления 0,2 с по ТУ 25-1819.0021-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на
месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному
горизонтальному цилиндрическому РГС-12,5
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000ГСИ.Резервуарыгоризонтальныестальныецилиндрические.
Методика поверки
Лист № 3
Всего листов 3
Изготовитель
Закрытоеакционерноеобщество«Тюменскийзаводметаллоконструкций»
(ЗАО «ТЗМК»)
ИНН 7203199521
Адрес: 625056, г. Тюмень, Проезд Воронинские горки, д. 160, строение 4
Заявитель
Общество с ограниченной ответственностью «ЯРГЕО» (ООО «ЯРГЕО»)
ИНН 8901014564
Адрес: 629730, Ямало-Ненецкий автономный округ, г. Надым, ул. Зверева, д. 12/1
Телефон: (3499) 59-78-98
Факс: (3499) 53-29-39
E-mail: yargeo@ yargeo.novatek.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе – Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт: https://тцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
