Номер госреестра:
76980-19
Наименование СИ:
Трансформаторы тока встроенные
Обозначение типа:
LRBT
Производитель:
Фирма "Shandong Taikai Instrument Transformer Co., Ltd.", Китай
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75942
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока встроенные LRBT
Назначение средства измерений
Трансформаторы тока встроенные LRBT (далее - трансформаторы) предназначены для
передачи сигнала измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
частотой 50 Гц.
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, то есть на создании электродвижущей силы (далее – ЭДС)
переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в
магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю
нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,
пропорционального первичному току.
Трансформаторыпопринципуконструкции–встроенные.Конструкция
трансформаторов тока представляет собой тороидальный магнитопровод, изготовленный из
ленточнойэлектротехнической стали. Первичнойобмоткой трансформаторовслужит
токоведущий стержень, проходящий по оси трансформатора. Трансформаторы предназначены
для установки в комплектные распределительные устройства с элегазовой изоляцией
(далее – КРУЭ). Основная высоковольтная изоляция трансформаторов обеспечивается
установкой в КРУЭ.
Трансформаторы изготавливаются в двух модификациях: LRBT-145 и LRBT-252,
отличающихся номинальным напряжением при установке в КРУЭ, габаритными размерами и
массой.

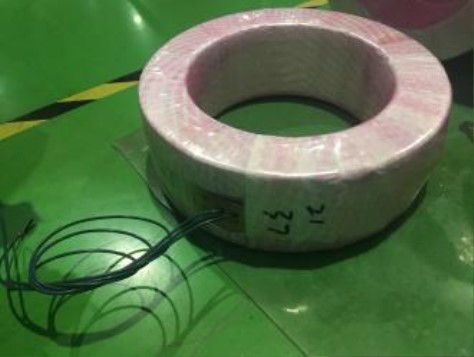

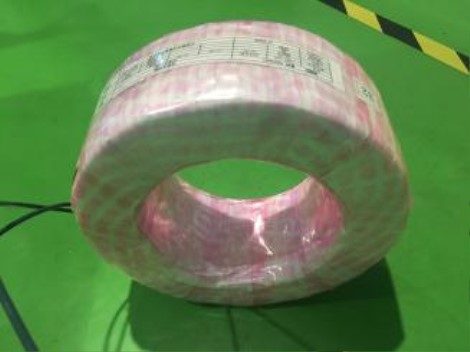

Общий вид трансформаторов представлен на рисунке 1.
а) LRBT-145б) LRBT-252
Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено. После установки в КРУЭ
производится пломбирование крышки контактной коробки КРУЭ.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Характеристика
от 1 до 50
0,2S; 0,2; 0,5S; 0,5
5P; 10P
5; 10
обмоток для защиты
Таблица 1 - Метрологические характеристики
Значение для модификации
LRBT-145 LRBT-252
Номинальное напряжение U
ном
*, кВ110220
Наибольшее рабочее напряжение U
н.р
*, кВ126252
Номинальное напряжение U
ном
, кВ 0,66
Наибольшее рабочее напряжение U
н.р
, кВ 0,72
Номинальный первичный ток I
1ном
, А от 100 до 4000
Номинальный вторичный ток I
2ном
, А 1; 5
Номинальная вторичная нагрузка S
2ном
с индуктивно-
активным коэффициентом мощности cosφ
2
=0,8, В·А
Классы точности вторичных обмоток для измерений и
учета по ГОСТ 7746-2015
Классы точности вторичных обмоток для защиты по
ГОСТ 7746-2015
Номинальная частота переменного тока, Гц50
Номинальный коэффициент безопасности K
Бном
вторичных обмоток для измерений и учета
Номинальная предельная кратность K
ном
вторичных
15; 20; 25; 30; 35; 40
________________
* Высоковольтная изоляция трансформаторов обеспечивается изоляцией КРУЭ.
Характеристика
Таблица 2 – Основные технические характеристики
Значение для модификации
LRBT-145 LRBT-252
340×190×1000538×315×400
179238
Габаритные размеры (внешний диаметр×внутренний
диаметр×высота), мм, не более
Масса, кг, не более
Рабочие условия измерений:
- температура окружающей среды,
°
С
Средняя наработка на отказ, ч
Срок службы, лет
от +5 до +40
400000
30
Знак утверждения типа
наносится методом трафаретной печати на табличку с техническими данными трансформаторов
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока встроенный LRBT
Паспорт
Обозначение
--
Количество
1 шт.
1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный
номер в Федеральном информационном фонде 39854-08);
-приборэлектроизмерительныйэталонныймногофункциональный
«Энергомонитор – 3.1КМ» (регистрационный номер в Федеральном информационном фонде
52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока встроенным LRBT
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
Изготовитель
Shandong Taikai Instrument Transformer Co., Ltd., Китай
Адрес: 271000, Tai’an Taikai South Industrial Park, Shandong Province, China
Телефон: +86 538-8932579
Факс: +86 538-8933808
E-mail:
Web-сайт:
Заявитель
Обществосограниченнойответственностью«Санкт-ПетербургскаяНовая
Энергетическая Группа» (ООО «СНЕГ»)
ИНН 4706033020
Адрес: 191124, г. Санкт-Петербург, Синопская набережная, д. 68, лит. А, пом. 1
Телефон: +7 (812) 425-64-89
E-mail:
Web-сайт:
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
