Номер госреестра:
76959-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
GE12S, GE24S
Производитель:
Фирма "Ritz Messwandler Dresden GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 33 шт. с зав.№ GE12S: 30414225, 30414226, 30414227; GE24S: 30414228…30414230, 30414237…30414239, 30454782…30454784, 30454788…30454790, 30460695…30460697, 30460701…30460703, 30462358…30462360, 30462364…30462366, 30462370…30462372, 30462376…30462378
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75921
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения GE12S, GE24S
Назначение средства измерений
Трансформаторы напряжения GE12S, GE24S (далее – трансформаторы напряжения)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторы напряжения заземляемые, выполнены в виде опорной конструкции.
Трансформаторы напряжения содержат магнитопроводы, первичную и вторичную обмотки и
предназначены для установки внутри помещения, с литой изоляцией, выполненной из
эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и
несущей конструкции. Выводы вторичных обмоток помещены в клеммную колодку на
основании трансформатора. На основании имеются отверстия для крепления трансформатора и
клеммазаземления.Клеммнаякоробкавторичныхвыводовснабженаизоляционной
пломбируемой крышкой.
ТрансформаторынапряженияизготовленывмодификацияхGE12S,GE24S,
отличающихся друг от друга значениями номинального напряжения первичной обмотки и
номинальной мощностью основной вторичной обмотки.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа
приведены на рисунке 1.
Программное обеспечение
отсутствует.

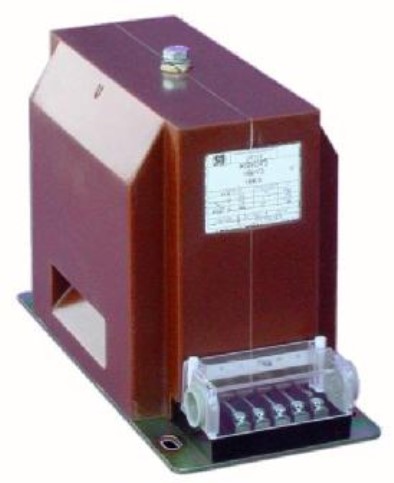

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики GE12S
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В·А
Значение для заводских номеров
30414225, 30414226, 30414227
10/√3
100/√3
50
0,5
10
10/√320/√320/√3
100/√3100/√3100/√3
0,50,50,5
Таблица 2 – Метрологические характеристики GE24S
Значение для заводских номеров
30454782, 30454783, 30414228, 30462358, 30462359,
30454784, 30460695, 30414229, 30462360, 30462364,
Наименование характеристики
30460696, 30460697, 30414230, 30462365, 30462366,
30454788, 30454789, 30414238, 30462370, 30462371,
30454790, 30460701, 30414237, 30462372, 30462376,
30460702, 30460703 30414239 30462377, 30462378
Номинальное напряжение
первичной обмотки U
1ном
, кВ
Номинальное напряжение
вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц505050
Класс точности основной
вторичной обмотки
Номинальная мощность основной
вторичной обмотки, В·А
754075
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
от -45 до +45
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Трансформатор напряжения
Трансформатор напряжения
Паспорт
Паспорт
Обозначение
GE12S
GE24S
GE12S
GE24S
Количество
3 шт.
30 шт.
3 экз.
30 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
Лист № 3
Всего листов 3
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения GE12S, GE24S
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Фирма «RITZ MESSWANDLER DRESDEN GmbH», Германия
Адрес: Bergener Ring 65/67 01458 Ottendorf-Okrilla, Germany
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
