Каналы измерительные стендов контроля параметров электроприводной арматуры Крона-517М, ГРСИ 76943-19
Номер госреестра:
76943-19
Наименование СИ:
Каналы измерительные стендов контроля параметров электроприводной арматуры
Обозначение типа:
Крона-517М
Производитель:
ООО НПК "КРОНА", г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75905
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналыизмерительныестендовконтроляпараметровэлектроприводной
арматуры «Крона-517М»
Назначение средства измерений
Каналы измерительные стендов контроля параметров электроприводной арматуры
«Крона-517М» (далее – ИК) предназначены для измерений переменного и постоянного напря-
жения, силы переменного тока и интервалов времени.
Описание средства измерений
ИК являются составной частью стендов, которые выполнены в виде переносных прибо-
ров.
В состав ИК стендов контроля параметров электроприводной арматуры «Крона-517М»
входят:
·
ПЭВМ;
·
блок преобразования напряжения (БПН);
·
адаптеры для бесконтактного измерения токов (АТБ), выполненные на основе
токовых клещей.
ИК в составе стендов обеспечивают:
·
измеренияирегистрациюпеременныхсреднеквадратичныхзначений(СКЗ)
напряжений 220/380 В частотой 50 Гц в диапазоне от 0 до 425 В в цепях питания
электродвигателя (по трём каналам);
·
измерения и регистрацию постоянных и переменных СКЗ напряжений в цепях конце-
вых, промежуточных, моментных выключателей (по четырем каналам);
·
измерения и регистрацию постоянных и переменных СКЗ напряжений с выходов
внешних датчиков (по двум каналам);
·
измерения и регистрацию силы переменного СКЗ тока в цепяхпитания
электродвигателя с помощью АТБ (по трем каналам);
·
измерения и регистрацию значений интервалов времени в диапазоне от 0,1 до 500 с в
цепях концевых, промежуточных, моментных выключателей (по четырем каналам);
·
гальваническую изоляцию входных сигналов от выходных цепей и цепей питания, а
также межканальную гальваническую изоляцию.
Стенды совместно с ИК позволяют:
·
принимать сигналы, удаленные от блока преобразования напряжения на расстоянии
до пяти метров;
·
определять условия начала записи;
·
определять условия окончания записи;
·
отображать необходимую информацию;
·
проверять работоспособность в режиме самоконтроля.
Внешний вид стендов с ИК, место пломбирования от несанкционированного доступа и
место нанесения знака утверждения типа приведены на рисунке 1.
Лист № 2
Всего листов 6

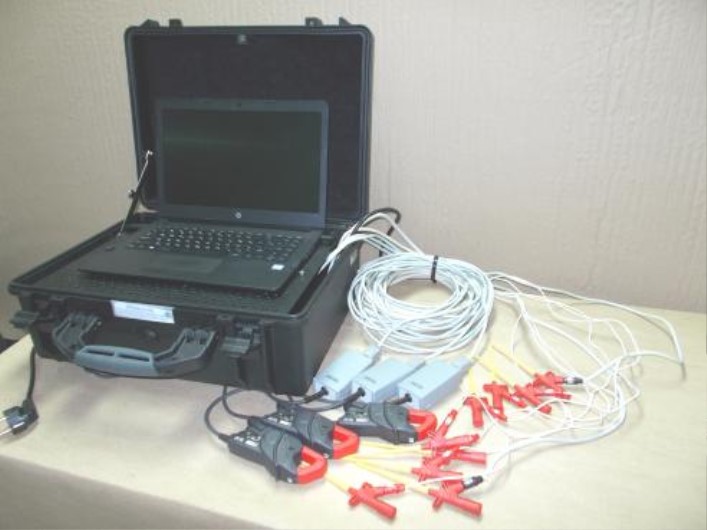

а) Внешний вид стендов с ИК

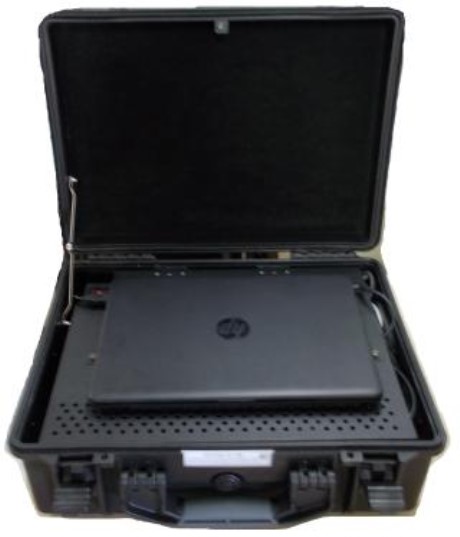

Рисунок 1: а) внешний вид стендов с ИК; б), в) места пломбирования и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ИК
в целом.
Метрологически значимая часть ПО включает файлы: measure.dll, K517m.bio.
Идентификационные данные метрологически значимого ПО указаны в таблице 1.
б)в)
Места
пломбирования
Место нанесе-
ния знака ут-
верждения типа
Лист № 3
Всего листов 6
Таблица 1 – Идентификационные данные ПО
Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы
measure.dll
1.2
296D3E8B
CRC32
Значение
K517m.bio
1.2
A1D94641
CRC32
Защита программного обеспечения от непреднамеренных и преднамеренных изменений со-
ответствует уровню «средний»по Р 50.2.077-2014.
Диапазоны измерений напряжения переменного тока, В
Диапазоны измерений напряжения постоянного тока, В
Диапазоны измерений силы переменного тока, А
Диапазоны измерений интервалов времени, с
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение
от 0 до 7
от 0 до 425
Пределы допускаемой приведенной погрешности измерений напряжения пе-
ременного тока, %
±0,5
о 0 до 10
от 0 до 600
Пределы допускаемой приведенной погрешности измерений напряжения
постоянного тока, %
±0,5
от 0 до 1,25
от 0 до 2,5
от 0 до 5
от 0 до 25
от 0 до 50
от 0 до 100
от 0 до 200
Пределы допускаемой приведенной погрешности измерений силы перемен-
ного тока, %
±1
от 0,1 до 500
Пределы допускаемой абсолютной погрешности измерений интервалов
времени, мс
± (1,5∙10
-5
∙t +0,1)
Примечания: При определении приведенной погрешности нормирующим значением является
верхнее значение диапазона измерений.
Лист № 4
Всего листов 6
1,5
20
от +10 до +35
Значение
10
480×395×198
11,5
Таблица 3 – Технические характеристики
Наименование характеристики
Изоляция цепей питания в нормальных условиях выдерживает в течение
1 мин действие испытательного напряжения переменного тока частотой 50 Гц
действующим значением, кВ
Электрическое сопротивление изоляции цепей питания в нормальных усло-
виях, МОм, не менее
Максимальная потребляемая мощность, В∙А, не более
Габаритные размеры (ширина×глубина×высота), мм, не более
Масса (в базовом исполнении, см. таблицу 4), кг, не более
Нормальные условия:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
от 15 до 25
от 30 до 80
от 84 до 106
(от 630 до 795)
от 187 до 242
от 49 до 51
- напряжение питания переменного тока, В
- частота напряжения питания, Гц
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха при температуре +25 °С, %,
не более
- атмосферное давление, кПа (мм рт. ст.)
- напряжение питания переменного тока, В
- частота напряжения питания, Гц
Время непрерывной работы, ч, не более
80
от 84 до 106,7
(от 630 до 800)
от 187 до 242
от 49 до 51
8
Знак утверждения типа
наносится фотохимическим или печатным способом в верхнем правом углу на передней панели
стенда с ИК и в верхний правый угол титульного листа руководства по эксплуатации печатным
способом.
Комплектность средства измерений
Комплект поставки представлен в таблице 4.
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
1
2
Количество,
шт./экз.
3
НПКР 2.758.0161
НПКР 3.051.0041
-1*
Стенд контроля параметров электроприводной
арматуры «Крона-517М»
в составе:
Блок преобразования напряжения
ПЭВМ с установленным программным
обеспечением НПКР 00197-01 12
Адаптер тока бесконтактный АТБ -5/100 А
НПКР 2.727.0491
НПКР 2.727.049-011
НПКР 2.727.049-021
Лист № 5
Всего листов 6
**
3
1**
1**
1**
3
1
1
9
**
**
1
1
1
2
1
1
1
1
1
Продолжение таблицы 4
12
Адаптер тока бесконтактный АТБ -200 А НПКР 2.727.049-03
НПКР 2.727.049-04
НПКР 2.727.049-05
Жгут АТБНПКР 6.644.059
Кабель сетевой250 В; 10 А; 1,8 м
Кабель интерфейсныйНПКР 6.644.229
Комплект принадлежностей
Зажим1000V, CATIII, max.2A
Адаптер вибрации, АВ со своим паспортомНПКР 2.727.016
Блок питания Power Bank (Li-Pol, 19 В)-
Блок автономного питания БАП со своим НПКР 5.087.004
паспортом
Плата переходник К338НПКР 5.105.106
Блок самоконтроля БСМКНПКР 5.189.018
Жгут самоконтроля каналов Входы ±10 ВНПКР 6.644.211
ВилкаDB-9М
Программа загрузочного модуля на CD-ROMНПКР 00197-01 12
Эксплуатационная документация
Ведомость эксплуатационных документовНПКР 2.758.016 ВЭ
Руководство по эксплуатацииНПКР 2.758.016 РЭ
Руководство оператораНПКР 00197-01 34
Методика поверкиНПКР 2.758.016 МП
Примечания: * тип ПЭВМ согласуется с Заказчиком;
** поставка опционально, по требованию заказчика.
Поверка
осуществляется по документу НПКР 2.758.016 МП «Каналы измерительные стенда контроля
параметров электроприводной арматуры «Крона-517М», утвержденному ФБУ «Пензенский
ЦСМ» 20 сентября 2019 г.
Основные средства поверки:
– устройство для питания измерительных цепей постоянного и переменного токов
УИ300.1 (регистрационный номер 35739-08 в Федеральном информационном фонде);
– калибратор универсальный Fluke 5520A (регистрационный номер 23346-02 в Феде-
ральном информационном фонде);
– амперметр цифровой СА3010/3 (регистрационный номер 27219-04 в Федеральном ин-
формационном фонде);
– вольтметр универсальный В7–54/2 (регистрационный номер 15250-12 в Федеральном
информационном фонде);
– генератор сигналов специальной и произвольной формы DG1011 (регистрационный
номер 36589-07 в Федеральном информационном фонде);
– трансформатор тока лабораторный ТЛЛ-0,66-1 (регистрационный номер 42505-09 в
Федеральном информационном фонде);
– частотомер электронно-счетный Ч3-54 (регистрационный номер 41186-09 в Федераль-
ном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к каналам
измерительным стенда контроля параметров электроприводной арматуры «Крона-517М»
Приказ Росстандарта № 2091 от 1.10.2018 «Об утверждении государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 100 А»
Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в
диапазоне частот от 1·10
-2
до 2·10
9
Гц»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Стенд контроля параметров электроприводной арматуры «Крона-517М». Технические
условия. ТУ 4343–317–27756312–08
Изготовитель
Общество с ограниченной ответственностью Научно-производственный комплекс
«КРОНА» (ООО НПК «КРОНА»)
ИНН 5837000407
Адрес: 440028, г. Пенза, ул. Проспект Победы, 69
Телефон (факс): (8412) 44-47-09, 44-04-89, 44-42-91
Е-mail:
Web-сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail:
Web-сайт:
Регистрационный номер RA.RU.311197 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 78944-20 | Антенны измерительные логопериодические | ETS Lindgren EMCO 3147 | Фирма "An ESCO Technologies Company ETS-LINDGREN", США | 2 года | Перейти |
| 66488-17 | Каналы измерительные интервалов времени и давления "измерительно-вычислительной системы "Скорость горения" | Нет данных | ФГУП "Федеральный центр двойных технологий "Союз", г.Дзержинский | 2 года | Перейти |
| 35232-07 | Приборы универсальные измерительные параметров электрической сети | DMK 2X, DMK 3X, DMK 40, DMK 5X, DMK 6X, DMK 7X, DMK 7X R1, DMK 8X, DMK 8X R1 | Фирма "Lovato Electric S.p.A.", Италия | 1 год | Перейти |
| 53877-13 | Аппаратура пункта контроля качества | ТСЮИ.461271.057 | АО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург | 1 год | Перейти |
| 71850-18 | Комплексы измерительные значений текущего времени с фотофиксацией | КФ-01 | ООО "АйТи Элемент", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
