Излучатели инфракрасные в виде модели абсолютно черного тела МЧТ-300, МЧТ-1200, ГРСИ 76903-19
Номер госреестра:
76903-19
Наименование СИ:
Излучатели инфракрасные в виде модели абсолютно черного тела
Обозначение типа:
МЧТ-300, МЧТ-1200
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75863
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Излучатели инфракрасные в виде модели абсолютно чёрного тела МЧТ-300,
МЧТ-1200
Назначение средства измерений
Излучатели инфракрасные в виде модели абсолютно чёрного тела МЧТ-300, МЧТ-1200
(далее по тексту – излучатели или МЧТ) предназначены для воспроизведений радиационной
температуры при поверке, настройке и калибровке радиометрической, спектрорадио-
метрической и термометрической аппаратуры в составе лабораторного комплекса.
Описание средства измерений
Принцип действия излучателей основан на законах Стефана-Больцмана и Планка,
связывающих температуру черного тела и яркость его излучения.
Излучатели инфракрасные в виде моделей абсолютно чёрного тела МЧТ-300, МЧТ-1200
представляют собой полостные инфракрасные излучатели и состоят из самого излучателя и
узла терморегулирования с блоком питания.
Полость излучателя представляет собой цилиндрическую модель черного тела. На
наружнойповерхностиполостиизлучателяразмещенанагревательнаяобмотка,
обеспечивающая его равномерный нагрев. Полость излучателя, вместе с нагревателем и
теплозащитой, помещена в корпус из алюминиевого сплава. Излучение выходит через
отверстие в переднем торце корпуса излучателя. В излучающую полость помещены датчики
температуры, обеспечивающие регулирование и измерение температуры излучателей. В
качестве датчиков используются термоэлектрический преобразователь (для МЧТ-1200) или
термопреобразователь сопротивления с НСХ типа «Pt100» (для МЧТ-300). Блок излучателя в
зависимости от модификации МЧТ и в соответствии с заказом может быть выполнен как в
одном корпусе с узлом терморегулирования с блоком питания (моноблочная конструкция), так
и в раздельном варианте. В случае моноблочного исполнения применяется воздушное
охлаждения излучателя, в случае выполнения излучателя в отдельном от блока управления
корпусе, может быть применено как воздушное, так и жидкостное охлаждение блока
излучателя.
Узел терморегулирования состоит из микропроцессорного регулятора температуры и
твердотельного реле. Микропроцессорный регулятор температуры cTRON (тип 702071) или
iTRON (тип 702041) фирмы JUMO предназначен для установки значения температуры
излучателя, индикации текущего значения температуры и поддержания заданного значения
температуры с необходимой точностью. Сигнал управления с микропроцессорного регулятора
температуры поступает на твердотельное реле, управляющее током нагрева излучателя и
обеспечивающее широтно-импульсное управление мощностью нагревателя.
Излучатели имеют 7 модификаций (МЧТ-300/12-1, МЧТ-300/12-2, МЧТ-1200/6-2, МЧТ-
1200/10-1,МЧТ-1200/10-2,МЧТ-1200/12-1,МЧТ-1200/12-2),различающихсяпо
метрологическим и по техническим характеристикам.
Фотографии внешнего вида излучателей представлены на рисунке 1. В соответствии с
заказом, расположение регулятора на корпусе МЧТ может отличаться от приведенного на
фотографиях. На рисунке 2 представлена фотография задней панели излучателей с указанием
всех компонентов.
Лист № 2
Всего листов 6
Место
пломбирования
Лист № 3
Всего листов 6

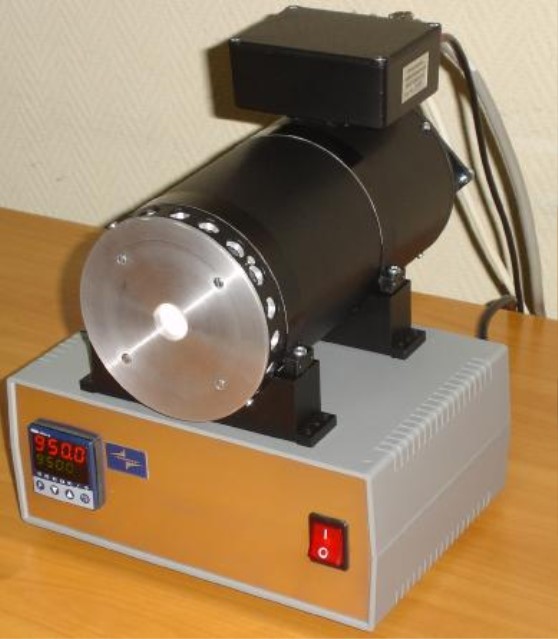

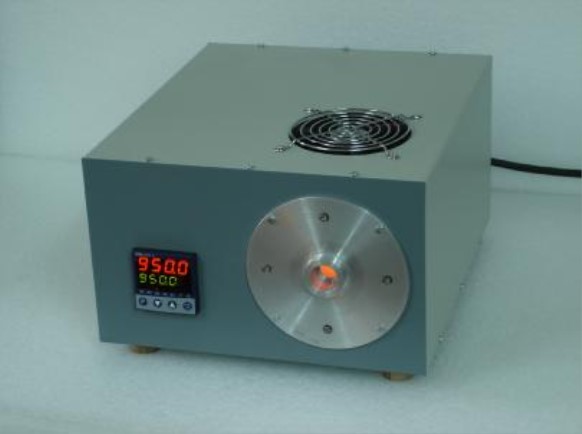

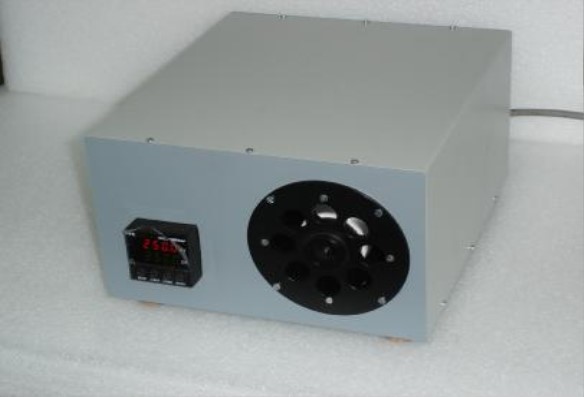

Рисунок 1- Внешний вид различных модификаций МЧТ с указанием мест пломбирования

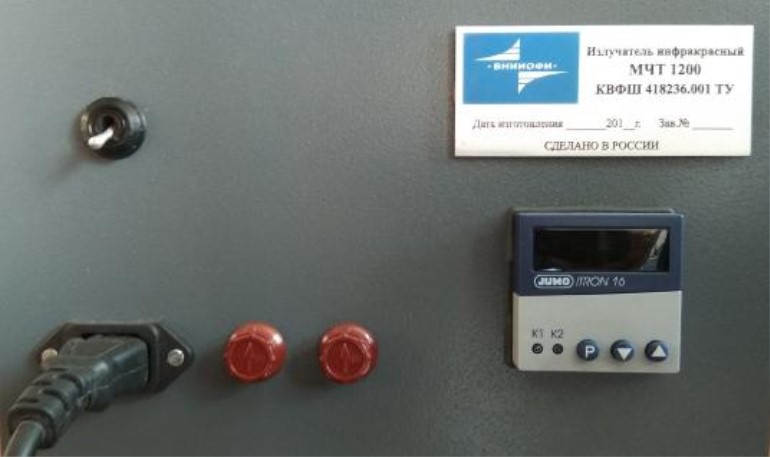

Рисунок 2 – Задняя панель излучателей
(заднее расположение регулятора температуры)
Сетевые предохранители
Сетевой выключатель
Регулятор температуры
Место
нанесения
знака
поверки
Сетевой
шнур

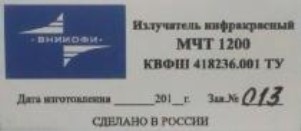

Место маркировки
Место пломбирования
Лист № 4
Всего листов 6
Пломбирование излучателей осуществляется при помощи пломбы, закрывающей
головку винта, закрепляющего верхнюю крышку корпуса излучателя. Для излучателя,
выполненного в виде раздельных блоков, пломбируются блок излучателя и блок с узлом
терморегулирования. Пломбирование - ручное, пломбы - пластилиновые.
Программное обеспечение
Программное обеспечение (ПО) излучателей состоит только из метрологически
значимого, встроенного ПО, которое устанавливается на предприятии-изготовителе в
микропроцессорный регулятор температуры во время производственного цикла. Данное ПО
недоступно пользователю и не подлежит изменению на протяжении всего времени
функционирования излучателей.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
cTRON 702071iTRON 702041
223.01.05 отсутствует
недоступен
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений – «высокий» в соответствии с рекомендацией по метрологии
Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с
помощью специальных программных средств.
Метрологические и технические характеристики
Метрологические и основные технические характеристики излучателей приведены в
таблице 2.
±1,5
±0,2
12
0,998
20
МЧТ-300/12-1
МЧТ-300/12-2
от +50 до
+300
±4,0
±0,2
0,1
мм (*)
Таблица 2
Модификация
Наименование характеристикиМЧТ-1200/10-1МЧТ-1200/6-2
МЧТ-1200/10-2
МЧТ-1200/12-1
МЧТ-1200/12-2
Метрологические характеристики
Диапазон воспроизводимых температур,°Сот +270 доот +600 до
+950 +1000
Доверительные границы абсолютной
погрешности воспроизведения температуры
(при доверительной вероятности 0,95), °С,
не более
Нестабильность поддержания температуры
излучателя (в течение 30 мин.), °С
Основные технические характеристики
Дискретность задания температуры
излучателя, °С
Диаметр выходной апертуры излучателя,
10 или 126
0,995
45
Коэффициент излучения полости
излучателя, не менее
Время выхода излучателя на стационарный
режим, мин, не более
Время непрерывной работы, ч, не менее8
Лист № 5
Всего листов 6
Модификация
Наименование характеристики
МЧТ-1200/10-1МЧТ-1200/6-2МЧТ-300/12-1
МЧТ-1200/10-2 МЧТ-300/12-2
МЧТ-1200/12-1
МЧТ-1200/12-2
Электропитание осуществляется от сети
переменного тока с напряжением, Вот 209 до 231От 209 до 231
частотой, Гц от 49 до 51 от 49 до 51
Потребляемая мощность, Вт, не более 400 200
Габаритные размеры излучателя, мм, не
более (**)
- в моноблочном исполнении
(
модификация 1)
350
´
220
´
220
- в раздельном исполнении
(модификация 2)
300
´
120
´
120
Масса, кг, не более (*)106
Условия эксплуатации:
- температура окружающей среды, °Сот +15 до +25
- относительная влажность воздуха, % от 20 до 80
Средняя наработка до отказа, ч, не менее 10000
Средний срок службы, лет, не менее 5
Примечания:
(*) - в зависимости от модификации
(**) - массо-габаритные параметры излучателя могут несколько изменяться в зависимости от
требований заказчика
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом штемпелевания, а также на
шильдик, прикрепленный к корпусу МЧТ, с использованием технологии трафаретной печати.
Комплектность средства измерений
Комплектность излучателей приведена в таблице 3.
1 шт.
Количество
Таблица 3
Наименование
Излучатель инфракрасный в виде модели абсолютно чёрного тела
(модификация – в соответствии с заказом)
Сетевой кабель
Запасной предохранитель
Руководство по эксплуатации КВФШ.418236.018 РЭ
Методика поверки МП 207-026-2019
1 шт.
2 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 207-026-2019 «Излучатели инфракрасные в виде модели
абсолютночёрноготелаМЧТ-300,МЧТ-1200.Методикаповерки»,утвержденному
ФГУП «ВНИИМС», 28 августа 2019 г.
Основные средства поверки:
Пирометр TSP-2 из состава Государственного рабочего эталона 0-го разряда единицы
температуры в диапазоне от 0 до 3000 °С 3.1.ZZA.0020.2015;
Пирометр Heitronics ТРТII зав. № 3521 из состава Государственного рабочего эталона
0-го разряда единицы температуры в диапазоне от 0 до 3000 °С 3.1.ZZA.0020.2015;
Пирометры инфракрасные LAND SOLOnet SN11, SN21, SN51, SNR1 (Регистрационный
№ 35657-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в документе КВФШ.418236.018 РЭ «Излучатели инфракрасные в виде модели
абсолютно чёрного тела МЧТ-300, МЧТ-1200. Руководство по эксплуатации», раздел 6.
Нормативные и технические документы, устанавливающие требования к излучателям
инфракрасным в виде модели абсолютно чёрного тела МЧТ-300, МЧТ-1200
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
КВФШ.418236.018 ТУ Излучатели инфракрасные в виде модели абсолютно черного тела
МЧТ-300, МЧТ-1200. Технические условия
научно-
Изготовитель
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
ИНН 7702038456
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 12768-91 | Анализаторы инфракрасные | Спектран-1 | НПО "Агроприбор", г.Москва | 1 год | Перейти |
| 6338-77 | Влагомеры чая инфракрасные | ВЧЛ-1 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 43274-09 | Пирометры инфракрасные | IS 12, IS 12-S, IS 12-AL, IS 12-Si, IGA 12, IGA 12-S | Фирма "IMPAC Infrared GmbH", Германия | 2 года | Перейти |
| 32435-06 | Анализаторы инфракрасные | Instalab серии 600 | Фирма "Dickey-john", США | 1 год | Перейти |
| 17679-04 | Газоанализаторы инфракрасные | ПГА | ОАО "РНИИ "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
