Номер госреестра:
76893-19
Наименование СИ:
Сканеры лазерные
Обозначение типа:
POLARIS
Производитель:
Фирма "Teledyne Optech Incorporated", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75853
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сканеры лазерные серии POLARIS
Назначение средства применений
Сканеры лазерные серии POLARIS (далее – сканеры) предназначены для измерений
расстояний до окружающих объектов по полученному в процессе их сканирования массиву
точек.
Описание средства измерений
Сканеры - приборы, принципдействия которых заключается в определении
пространственного положения точек окружающих объектов и дальнейшем построении
трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой метало-пластиковый корпус, вмещающий
импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему,
электрические приводы, датчики углов поворота и электронный управляющий блок. Сканеры
имеют встроенный компенсатор, который автоматически вносит поправки в измерения при
отклонении вертикальной оси прибора от отвесной линии. Нижняя часть корпуса
приспособлена для установки на штатив или ровную поверхность. На корпусе располагаются
панель управления, включающая в себя цветной сенсорный дисплей, разъём USB и разъём
управления затвором внешней фотокамеры и интерфейсная панель с кнопкой питания, портом
внешнего питания, COM-портом и сетевым разъёмом RG-45.
Принцип действия лазерного дальномера основан на измерении времени прохождения
импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью
оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель.
Отраженное целью излучение принимается той же оптико-зеркальной поворотно-отклоняющей
системой, усиливается и направляется на блок, где происходит измерение времени задержки
излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до
цели.
Сканеры выпускаются в трёх модификациях: POLARIS HD, POLARIS ER, POLARIS LR,
которые различаются между собой количеством режимов частоты сканирования и диапазоном
измерений расстояний. Идентификация наименования модификации происходит через
интерфейс пользователя (см. рисунок 4).
Пломбирование сканеров не производится. В процессе эксплуатации, сканеры не
предусматривают внешних механических и электронных регулировок.
Общий вид сканеров лазерных серии POLARIS представлен на рисунках 1 - 2. Общий
вид идентификационной таблички приведён на рисунке 3.
Лист № 2
Всего листов 5

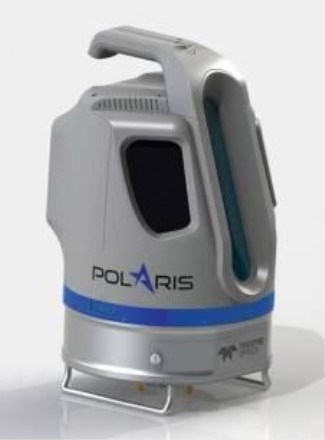

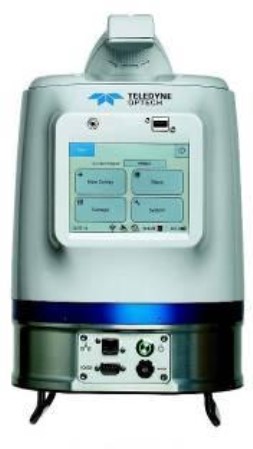

Рисунок 1 - Общий вид сканеров лазерныхРисунок 2 - Общий вид сканеров
лазерных со стороны панели управления

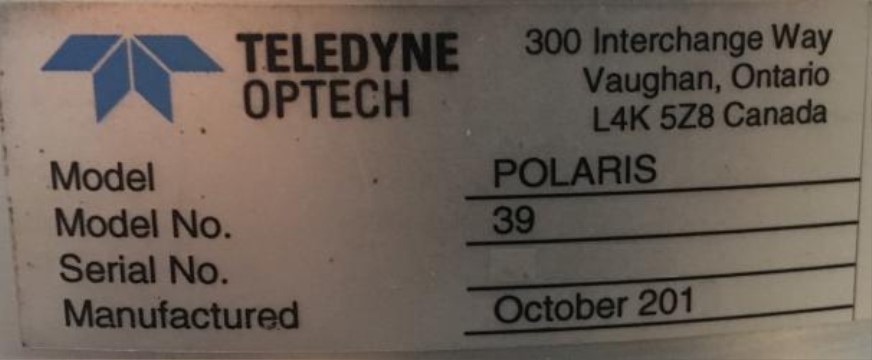

Рисунок 3 - Общий вид идентификационной таблички

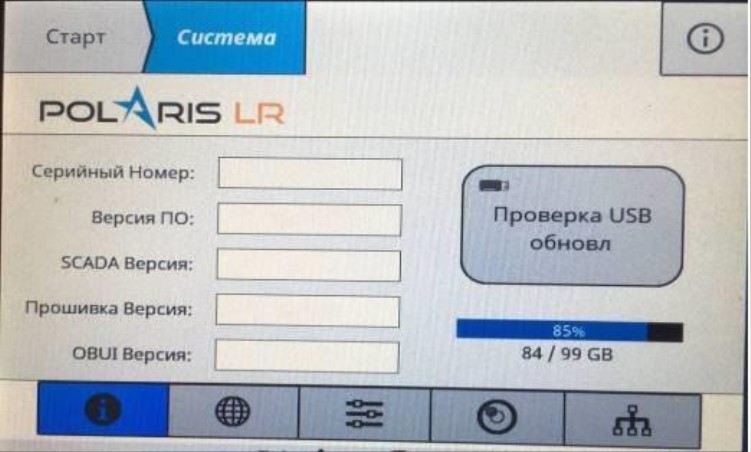

Рисунок 4 – Фотография вкладки интерфейса пользователя с наименованием модификации
сканеров
Лист № 3
Всего листов 5
Программное обеспечение
Сканерыимеютвстроенноемикропрограммноеобеспечение(далее-МПО),
используемое для управления работой сканеров, записи, хранения и передачи измеренных
данных, а также программное обеспечение (далее – ПО) «Teledyne Optech ATLAScan»,
устанавливаемое на персональный компьютер и предназначенное для передачи, хранения и
обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077–2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
МПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
3.17.8-3.1
EEF37DFB
CRC32
Teledyne Optech
ATLAScan
3.3.2.712
B9A19733
CRC32
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
МодификацияPOLARIS HDPOLARIS ERPOLARIS LR
от 1,5 до 250,0 от 1,5 до 750,0от 1,5 до 2000,0
от 1,5 до 125,0 от 1,5 до 400,0от 1,5 до 976,0
Диапазон измерений расстояний, м:
- для поверхностей с коэффициентом
диффузного отражения не менее 0,9
- для поверхностей с коэффициентом
диффузного отражения не trial 0,2
Границы допускаемой абсолютной
погрешности измерений расстояний (при
доверительной вероятности 0,95), мм
±2·(4+10·10
-6
·D),
где D – измеряемое расстояние в мм
Значение
POLARIS ER
500200
POLARIS LR
50020050
от 0 до 360
от - 45 до 75
1550
1
14,4
от 9 до 32
Таблица 3 – Основные технические характеристики
Наименование характеристики
МодификацияPOLARIS HD
Режимы сканирования (частота), кГц 500
Угловое поле сканирования, °:
- в горизонтальной плоскости
- в вертикальной плоскости
Лазерное излучение:
- длина волны, нм
- класс по ГОСТ 31581-2012
Напряжениепитанияотисточника
постоянного тока, В:
- внутренний Li-ion аккумулятор
- внешнее питание
Габаритные размеры (диаметр×высота), мм,
не более
Температура окружающей среды, °С
Масса, кг, не более
217×323
от -20 до +50
11,2
Лист № 4
Всего листов 5
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
наклейкой на корпус сканеров.
Комплектность средства измерений
Таблица 4 - Комплектность сканеров
Наименование
Сканер лазерный
Аккумуляторная батарея
Зарядное устройство для аккумуляторной батареи
Комплект кабелей
Транспортировочный кейс
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
------
МП АПМ 17-19
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 17-19 «Сканеры лазерные серии POLARIS. Методика
поверки», утверждённому ООО «Автопрогресс-М» «11» апреля 2019 года.
Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатно-
временныхсредствизмеренийутвержденнойприказомФедеральногоагентствапо
техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый
светодальномер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сканерам
лазерным серии POLARIS
Техническая документация «Teledyne Optech Incorporated», Канада
Изготовитель
«Teledyne Optech Incorporated», Канада
Адрес: 300 Interchange Way Vaughan, Ontario L4K 5Z8 Canada
Тел.: +1 905 660 0808
E-mail:
Заявитель
Общество с ограниченной ответственностью «НоваНэт»
(ООО «НоваНэт»)
ИНН 7723736268
Адрес: 121359, г. Москва, ул. Маршала Тимошенко, д. 17, стр. 1, помещение III, комната 5
Тел.: +7 (495) 988-27-75
E-mail:
Лист № 5 Trial
листов 5
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
