Номер госреестра:
76889-19
Наименование СИ:
Комплекс измерительно-вычислительный информационно-измерительной системы стенда 1А испытательной станции ИС-01
Обозначение типа:
Нет данных
Производитель:
АО "НПЦ "МЕРА", г.Королев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 75849
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительно-вычислительный информационно-измерительной систе-
мы стенда 1А испытательной станции ИС-01
Назначение средства измерений
Комплексизмерительно-вычислительныйинформационно-измерительнойсистемы
стенда 1А испытательной станции ИС-01 (далее – ИВК ИИС-01А) предназначен для измерений:
напряжения и силы постоянного тока; частоты переменного тока; сопротивления постоянному
току; коэффициентов преобразования сопротивления и напряжения; фиксированного значения
интервала времени, а также для отображения и документирования результатов измерений на
основном и дублирующем автоматизированных рабочих местах (АРМ).
Описание средства измерений
Принцип действия ИВК ИИС-01А основан на передаче измеряемых величин по каналам
связи в измерительные модули для цифрового преобразования и регистрации с последующей
передачей для отображения средствами вычислительной техники на основном и дублирующем
АРМ.
Конструктивно ИВК ИИС-01А состоит из: шкафов коммутационных КШТ-1, ПШТ-1А,
ПШТ-2А, ПШ-1А, ПШ-2А, ПШ-3А, ПШ-4А, ПШ-6А, ПШ-7А, ПШТ-МК, ПШТ-А, стоек при-
борных №1, №2 и №3, АРМ основного и дублирующего, комплекта ЗИП и комплекта кабелей.
Функционально ИВК ИИС-01А включает в себя измерительные каналы (ИК):
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК сопротивления постоянному току;
ИК частоты переменного тока;
ИК коэффициента преобразования напряжения постоянного тока;
ИК коэффициента преобразования сопротивления постоянному току;
ИК фиксированного значения интервала времени.
Принцип действия ИК:
- напряжения постоянного тока (ИК1, ИК2, ИК4) основан на передаче измерительного
сигнала от входов в шкафах ПШТ-1А и ПШТ-А через шкаф КШТ-1 в стойку приборную №2,
где происходит преобразование в цифровой код и передача его на АРМ обработки и регистра-
ции для визуализации;
- напряжения постоянного тока (ИК3) основан на передаче измерительного сигнала от
входов в шкафу ПШ-2А через шкаф ПШТ-2А, через шкаф ПШТ-1А, через шкаф КШТ-1 в стой-ку
приборную №3, где происходит преобразование в цифровой код и передача его на АРМ об-
работки и регистрации для визуализации;
- напряжения постоянного тока (ИК3.1) основан на передаче измерительного сигнала от
входов в шкафах ПШ-6А и ПШ-7А, через шкаф КШТ-1 в стойку приборную №2, где происхо-
дит преобразование в цифровой код и передача его на АРМ обработки и регистрации для ви-
зуализации;
- напряжения постоянного тока (ИК4.1) основан на передаче измерительного сигнала от
входов в шкафу ПШ-3А через шкаф ПШТ-2А, через шкаф ПШТ-1А, через шкаф КШТ-1 в стой-ку
приборную №2, где происходит преобразование в цифровой код и передача его на АРМ об-
работки и регистрации для визуализации;
- силы постоянного тока (ИК5) основан на передаче измерительного сигнала от входа в
шкафу ПШ-2А через шкаф ПШТ-2А, через шкаф ПШТ-1А, через шкаф КШТ-1 в стойку при-
борную №2, где происходит преобразование в цифровой код и передача его на АРМ обработки
и регистрации для визуализации;
Лист № 2
Всего листов 8
- сопротивления постоянному току (ИК6) основан на передаче измерительного сигнала
от входов в шкафах ПШТ-1А и ПШТ-МК через шкаф КШТ-1 в стойку приборную №3, где про-
исходит преобразование в цифровой код и передача его на АРМ обработки и регистрации для
визуализации;
- частоты переменного тока (ИК8) основан на передаче измерительного сигнала от входа
в шкафу ПШ-4А через шкаф ПШТ-2А, через шкаф ПШТ-1А, через шкаф КШТ-1, через стойку
приборную №1 в стойку приборную №2, где происходит преобразование в цифровой код и пе-
редача его на АРМ обработки и регистрации для визуализации;
- частоты переменного тока (ИК9) основан на передаче измерительного сигнала от входа
в шкафу ПШ-1А через шкаф ПШТ-2А, через шкаф ПШТ-1А, через шкаф КШТ-1, через стойку
приборную №1 в стойку приборную №2, где происходит преобразование в цифровой код и пе-
редача его на АРМ обработки и регистрации для визуализации;
- коэффициента преобразования сопротивления постоянному тока (ИК1.1) основан на
передаче измерительного сигнала от входов в шкафу ПШТ-1А через шкаф КШТ-1 в стойку
приборную №2, где происходит преобразование в цифровой код и передача его на АРМ обра-
ботки и регистрации для визуализации;
- коэффициента преобразования напряжения постоянного тока (ИК7) основан на переда-
че измерительного сигнала от входов в trial ПШ-7А через шкаф КШТ-1 в стойку приборную
№3, где происходит преобразование в цифровой код и передача его на АРМ обработки и реги-
страции для визуализации;
- фиксированного значения интервала времени (ИК10) основан на передаче измеритель-
ного сигнала от входа в шкафу КШТ-1 в стойку приборную №2, где происходит фиксация зна-
чения интервала времени и передача его на АРМ обработки и регистрации для визуализации.
По условиям эксплуатации ИВК ИИС-01А удовлетворяет требованиям гр. УХЛ 4.2 по
ГОСТ 15150–69 с диапазоном рабочих температур от 10 до 30˚ С, относительной влажностью
окружающего воздуха от 45 до 75 % при температуре 25˚ С и атмосферным давлением от 84 до
106 кПа без предъявления требований по механическим воздействиям.
Общий вид составных частей ИВК ИИС-01А представлен на рисунках 1 – 4.
Защита от несанкционированного доступа к компонентам ИВК ИИС-01А обеспечивается:
- запиранием ключом замка на дверях шкафов коммутационных (рисунок 5);
- запиранием ключом замка на дверях стоек приборных (рисунок 6);
- наклеиванием наклеек (рисунок 7) на остальные компоненты ИВК ИИС-01А.

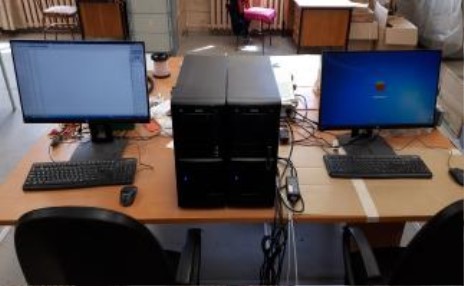

Рисунок 1 – Автоматизированные рабочие
места обработки и регистрации основное и
дублирующее. Вид внешний

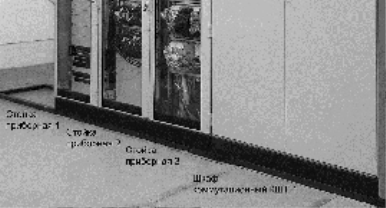

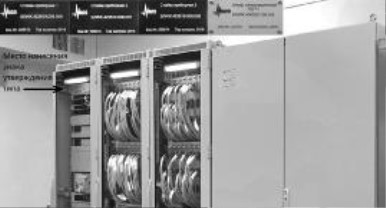

Рисунок 2 – Стойки приборные №1, №2, №3
и шкаф коммутационный КШТ-1.
Расположение
Лист № 3
Всего листов 8

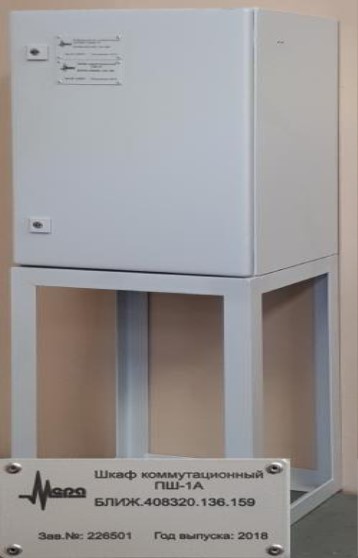

Рисунок 3 – Шкаф коммутационный ПШ-1А.
(ПШ-2А, ПШ-3А, ПШ-4А, ПШ-6А, ПШ-7А,
ПШТ-А, ПШТ-МК). Вид внешний

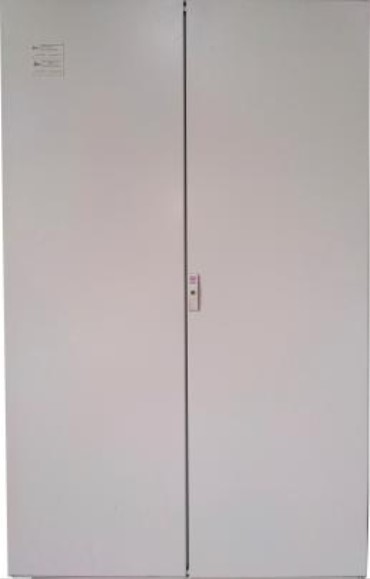

Рисунок 4 – Шкаф коммутационный
КШТ-1 (ПШТ-1А, ПШТ-2А). Вид внешний

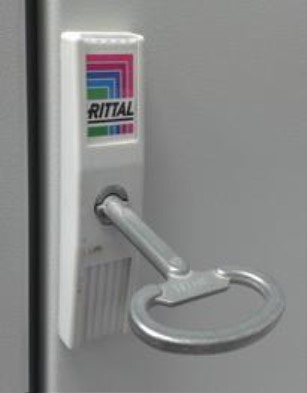

Рисунок 5 – Замок и ключ шкафа
коммутационного. Вид внешний

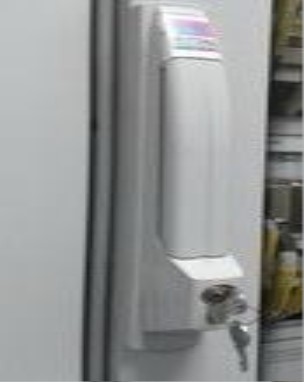

Рисунок 6 – Замок и ключ стойки приборной.
Вид внешний
Лист № 4
Всего листов 8

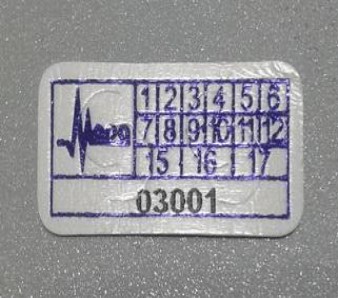

Рисунок 7 – Наклейка. Вид внешний
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система NI Real-Time Phar Lap ETS 13.1
(32-разрядная).
В состав функционального ПО (далее ФПО) ИВК ИИС-01А входит программа
управления средствами сбора ПО POIIS101 V.1.0.
Метрологически значимой частью ФПО ИВК ИИС-01А является программный модуль
AcqServerRT.dll.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Идентификационные данные метрологически значимой части ФПО представлены в
таблице 1.
Таблица 1– Идентификационные данные ФПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
AcqServerRT.dll
1.0.0.0
A1A1C26C
CRC32
Метрологические и технические характеристики
Метрологические характеристики (МХ) ИК ИВК ИИС-01А приведены в таблице 2.
Значение
Таблица 2 – Метрологические характеристики ИВК ИИС-01А
Наименование характеристики
ИК напряжения постоянного тока
Диапазоны измерений напряжения постоянного тока, В
от 0 до 5;
от 0 до 10
Пределы допускаемой, приведенной к диапазону измерений ДИ) по-
грешности измерений напряжения постоянного тока, %
Количество ИК1 (U1
1
–U1
60;
U1д
1
–U1д
60
)
Диапазоны измерений напряжения постоянного тока, В
±0,1
120
от -1 до +1;
от -10 до +10
Пределы допускаемой, приведенной ДИ) погрешности измерений
напряжения постоянного тока, %
Количество ИК2 (U2
1
–U2
100;
U2д
1
–U2д
100
)
Диапазон измерений напряжения постоянного тока, мВ
±0,1
200
от -60 до +60
Лист № 5
Всего листов 8
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемой, приведенной ДИ) погрешности измерений
напряжения постоянного тока, %±0,1
Количество ИК3 (ТП3
1
–ТП3
32;
ТП3д
1
–ТП3д
32
) 64
Диапазон измерений напряжения постоянного тока, мВ от -60 до +60
Пределы допускаемой, приведенной ДИ) погрешности измерений
напряжения постоянного тока, %±0,1
Количество ИК3.1(ТП3.1
1
–ТП3.1
16;
ТП3.1д
1
–ТП3.1д
16
) 32
Диапазоны измерений напряжения постоянного тока, В от -1 до +1;
от -10 до +10
Пределы допускаемой, приведенной ДИ) погрешности измерений
напряжения постоянного тока, %±1
Количество ИК4 (U4
1
–U4
16;
U4д
1
–U4д
16
)32
Диапазоны измерений напряжения постоянного тока, В от -1 до +1;
от -10 до +10
Пределы допускаемой, приведенной ДИ) погрешности измерений
напряжения постоянного тока, % ±1
Количество ИК4.1 (U4.1
1
–U4.1
32;
U4.1д
1
–U4.1д
32
) 64
ИК силы постоянного тока
Диапазон измерений силы постоянного тока, мАот 0 до 20
Пределы допускаемой, приведенной ДИ) погрешности измерений
силы постоянного тока, %±0,15
Количество ИК5 (I5
1
–I5
40;
I5д
1
–I5д
40
) 80
ИК сопротивления постоянному току
Диапазон измерений сопротивления постоянному току, Омот 0,2 до 400
Пределы допускаемой абсолютной погрешности измерений сопротив-
ления постоянному току, Ом±0,12
Количество ИК6 (R6
1
–R6
100;
R6д
1
–R6д
100
) 200
ИК коэффициента преобразования напряжения постоянного тока
Диапазон измерений коэффициента преобразования напряжения посто-
янного тока, мВ/Вот -25 до +25
Пределы допускаемой, приведенной ДИ) погрешности измерений
коэффициента преобразования, %±0,15
Количество ИК7 (Uотн7
1
–Uотн7
16;
Uотн7д
1
–Uотн7д
16
) 16
ИК коэффициента преобразования сопротивления постоянному току
Диапазон измерений коэффициента преобразования сопротивления по-
стоянному току, %от 0,2 до 100
Пределы допускаемой, приведенной ДИ) погрешности измерений
коэффициента преобразования, %±0,2
Количество ИК1.1 (Rотн1.1
1
–Rотн1.1
40;
Rотн1.1д
1
–Rотн1.1д
40
) 80
ИК частоты переменного тока
Диапазон измерений частоты переменного тока, Гцот 10 до 30000
Предел допускаемой, приведенной ДИ) погрешности измерений час-
тоты переменного тока, %±0,01
Количество ИК8 (F8
1
–R8
16;
F8д
1
–F8д
16
) 32
Диапазон измерений частоты переменного тока, Гц от 10 до 30000
Пределы допускаемой, приведенной ДИ) погрешности измерений
частоты переменного тока, %±0,05
Количество ИК9 (F9
1
–R9
48;
F9д
1
–F9д
48
) 96
ИК фиксированного значения интервала времени
Номинальное (фиксированное) значение интервала времени, с10000
Лист № 6
Всего листов 8
Значение
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой абсолютной погрешности измерений фиксиро-
ванного значения интервала времени, с
Количество ИК10 (t10
1
, t10
Д1
)
±5∙10
-3
2
Таблица 3 – Технические характеристики ИВК ИИС-01А
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В220+22 (-33)
- частота переменного тока, Гц
50
±
1
Потребляемая мощность, В·А, не более3000
Габаритные размеры составных частей ИВК ИИС-01А, мм, (высота×ширина×глубина), не
более:
- автоматизированные рабочие места обработки и регистрации
основное и дублирующее (2 шт.)420×520×180 (каждое)
- шкафы коммутационные ПШ-1А, ПШ-2А, ПШ-3А, ПШ-4А,
ПШ-6А, ПШ-7А, ПШТ-А, ПШТ-МК (8 шт.)600×380×350 (каждый)
- шкаф коммутационный ПШТ-1А 2000×1200×500
- шкаф коммутационный ПШТ-2А1600×800×500
- шкаф коммутационный КШТ-1 2000×1200×500
- стойка приборная 12000×800×600
- стойка приборная 22000×800×600
- стойка приборная 32000×800×600
- комплект кабелей 500×500×120000
- комплект ЗИП1200×800×800
Масса составных частей, кг, не более:
- автоматизированные рабочие места обработки и регистрации
основное и дублирующее (2 шт.)9,6 (каждое)
- шкафы коммутационные ПШ-1А, ПШ-2А, ПШ-3А, ПШ-4А,
ПШ-6А, ПШ-7А, ПШТ-А, ПШТ-МК (8 шт.)22 (каждый)
- шкаф коммутационный ПШТ-1А 180
- шкаф коммутационный ПШТ-2А133
- шкаф коммутационный КШТ-1240
- стойка приборная 1110
- стойка приборная 2115
- стойка приборная 3110
- комплект кабелей900
- комплект ЗИП100
Условия эксплуатации оборудования ИВК ИИС-01А:
- температура воздуха, °Сот 10до 30
- относительная влажность воздуха при температуре 25° С, % от 45 до 75
- атмосферное давление, кПа от84до106
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на верх-
ний левый угол стойки приборной №1 в виде наклейки.
Лист № 7
Всего листов 8
Комплектность средства измерений
Комплектность ИВК ИИС-01А представлена в таблице 4.
Наименование
Обозначение
БЛИЖ.401202.100.265
1 шт.
Таблица 4 – Комплектность ИВК ИИС-01А
Кол-во,
шт./экз.
Комплекс измерительно-вычислительный информа-
ционно-измерительной системы стенда испыта-
тельной станции ИС-01 в составе:
Программное обеспечение на CD-диске
Руководство по эксплуатации
Руководство по эксплуатации. Часть 2
Формуляр
Методика поверки
-
БЛИЖ.401202.100.265 РЭ
БЛИЖ.401202.100.265 РЭ 1
БЛИЖ.401202.100.265 ФО
БЛИЖ.401202.100.265 МП
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
-
Поверка
осуществляетсяподокументуБЛИЖ.401202.100.265МП«Комплексизмерительно-
вычислительный информационно-измерительной системы стенда испытательной станции
ИС-01. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 августа 2019 г.
Основные средства поверки:
-
генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
(
регистрационный номер в
Федеральном информационном фонде по
обеспечению единства измерений
45344-10 (далее - рег. №)
;
калибратор-вольтметр универсальный В1-28 (рег. № 10759-86);
-
мера электрического сопротивления постоянного тока многозначная Р3026/2
(рег. № 8478-81);
-
катушка электрического сопротивления Р331 (3 шт.) (рег. № 1162-58);
-
генератор сигналов специальной формы АКИП-3409/05 (рег. № 53064-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
МХ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительно-
вычислительному информационно-измерительной системы стенда испытательной
станции ИС-01
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие
положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии № 2091
от 01 октября 2018 года. Об утверждении Государственной поверочной схемы для средств из-
мерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А
Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. 146. Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. 1621. Об утверждении Государственной поверочной схемы для средств из-
мерений времени и частоты
Лист № 8
Всего листов 8
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141070, г. Королев Московской области, ул. Горького, д. 12, пом. VIII, ком. 3
Телефон: (495) 783-71-59, факс: (495) 745-98-93
Web-сайт:
E-mail:
,
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-99-79, факс: (495) 437-56-66
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
30540-05 Система информационно-измерительная автоматизированная коммерческого учета электроэнергии - АИИС КУЭ "ПС 330 кВ Старорусская" Нет данных ООО "Энсис Технологии", г.Москва 4 года Перейти
59464-14 Системы оптические координатно-измерительные фотограмметрические AICON Фирма "AICON 3D Systems GmbH", Германия 1 год Перейти
24213-03 Станции метеорологические АМС-2000 ГГО им.А.И.Воейкова, г.С.-Петербург 1 год Перейти
41266-09 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ЕвроХим-Энерго" на объекте ООО "ЕвроХим-ВолгаКалий" Нет данных ООО "ИТФК", г.Волгоград 4 года Перейти
34270-07 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Северо-Западные магистральные нефтепроводы". Измерительно-информационный комплекс НПС "Арлеть" Нет данных ЗАО "ОРДИНАТА", г.Москва 4 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
