Дозаторы весовые автоматические дискретного действия СКАУТ, ГРСИ 76868-19
Номер госреестра:
76868-19
Наименование СИ:
Дозаторы весовые автоматические дискретного действия
Обозначение типа:
СКАУТ
Производитель:
ООО "МВС Мехатроника", г.Уфа
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75827
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые автоматические дискретного действия СКАУТ
Назначение средства измерений
Дозаторы весовые автоматические дискретного действия СКАУТ (далее – дозаторы)
предназначены для автоматического дозирования материалов.
Описание средства измерений
Принцип действия дозаторов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием
силы тяжести дозируемого вещества, в аналоговый электрический сигнал, с последующей
обработкой сигнала в аналогово-цифровом преобразователе (далее - АЦП) и отображением
значения дозируемого вещества в единицах массы в системе управления.
Конструктивно дозаторы состоят из металлической рамы, на которой закреплен
питатель, представляющий собой клапан дозирования (далее - клапан), грузоприемного
устройства для взвешивания тары до и после заполнения и системы управления. Тип
заполнения – сверху.
Грузоприёмноеустройство(далее-ГПУ)опираетсянаодиниличетыре
тензорезисторных весоизмерительных датчика (далее - датчики), может быть оснащено
роликовым или цепным транспортером, пневматическим подъемом или иметь П-образную
форму (для установки паллет при помощи гидравлической тележки).
В дозаторах используются датчики весоизмерительные тензорезисторные С и H
(регистрационный№53636-13),датчикивесоизмерительныетензорезисторныеТ
(регистрационный № 53838-13), датчики тензорезисторные весоизмерительные «балочного
типа» моделей 4184, 4519, 4044, 4162, (регистрационный № 65293-16).
Система управления дозаторов состоит из модуля аналогового входа ОВЕН МВ110
(регистрационный № 51291-12) и контроллера ОВЕН (модель СПК107 или СПК110) (система
управления СУД2О); либо модуля многофункционального Siwarex WP 231 (регистрационный
№ 72345-18) и контроллеров программируемых: Simatic S7-1200 (регистрационный № 63339-
16), Simatic S7-1500 (регистрационный № 60314-15), SIMATIC ET 200SP (регистрационный
№ 60344-15 (система управления СУД2C).
Система управления дозаторов осуществляется по средствам сенсорного дисплея
(СУД2С и СУД2О, представленного на рисунке 2.
Основные функции системы управления:
-
проведение самотестирования (диагностики) основных узлов дозатора и ведение архива
результатов самотестирования;
-
отображения текущего состояния дозатора, режима работы и исправности узлов;
-
задание номинальной массы дозы и производительности;
-
контроль порядка проведения юстировки (калибровки) грузоприемного устройства;
-
осуществление производственной статистики (подсчет количества партий товара,
количества единиц в партии, среднего значения массы товара в партии и пр.);
-
автоматическое прекращение работы в случае возникновения аварийных ситуаций;
-
представление результатов дозирования, и передача измерительной информации на
внешние электронные устройства с помощью интерфейсов: RS232, RS485, Ethernet.
Лист № 2
Всего листов 7
Модификации средства измерений различаются типом заполняемой емкости и имеют
вид:
СКАУТ - [1][2]
[1] – модификация дозатора:
- 22, 22А – для розлива в бочки;
- 23, 23А – для розлива в канистры, ведра, бочки, кловертейнеры или IBC контейнеры,
размещенные на паллетах;
- 11, 11А, 21, 21А – для розлива в канистры, ведра, мешки, банки, а также множеством
дополнительных принадлежностей, таких как каплесборники с управлением, сигналы
переполнения или устройства вытяжки газов, грубое и точное дозирование, ручные
откупоривающие-укупоривающие и пломбирующие станции с пружинным балансиром.
[2] – УХЛ 2 – уличное исполнение дозатора, предусматривает установку контроллера в
отапливаемом шкафу.
Дозаторыоснащеныследующимиустройствамиифункциями,приведенными
в таблице 1.
Таблица 1 – Устройства и функции дозатора
Устройства и функции
Ссылка на пункт
ГОСТ 8.610-2012
2.2.4
2.2.4.2
2.2.4.3
2.2.4.4
2.2.4.5
Устройство установки нуля
Полуавтоматическое устройство установки нуля
Автоматическое устройство установки нуля
Устройство начального установления на нуль
Устройство слежки за нулем
Устройство автоматического тарирования с компенсированием
массы тары
2.2.5
Идентификационные данные маркировки наносятся на грузоприемное устройство и на
систему управления.
На маркировочной табличке системы управления указывается:
-
наименование производителя;
-
обозначение типа дозатора;
-
год изготовления;
-
серийный номер дозатора;
-
класс точности Х(х);
-
обозначение продукта (ов), подлежащего дозированию;
-
номинальные минимальная и максимальная дозы (Minfill и Maxfill соответственно);
-
параметры электрического питания;
-
знак утверждения типа.
На маркировочной табличке грузоприемного устройства указывается:
-
наименование производителя;
-
обозначение типа грузоприемного устройства;
-
год изготовления;
-
серийный номер;
-
максимальная нагрузка (Мах).
Нанесение знака поверки производится нанесением оттиска клейма ОТК предприятия-
изготовителя на мастику, нанесенную в отверстие одного из винтов крепления контроллера.
Общий вид дозаторов представлен на рисунке 1. Обозначение места нанесения знака
поверки представлены на рисунке 2.
Лист № 3
Всего листов 7

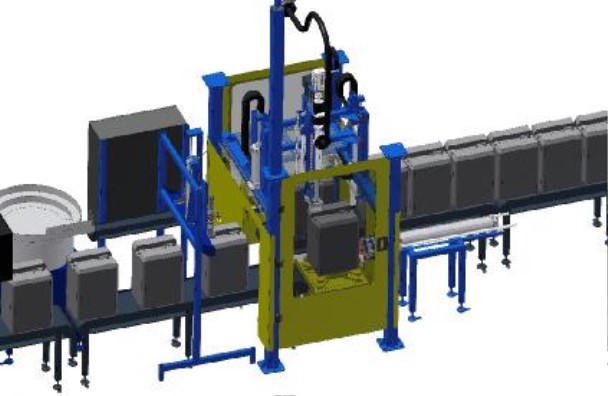

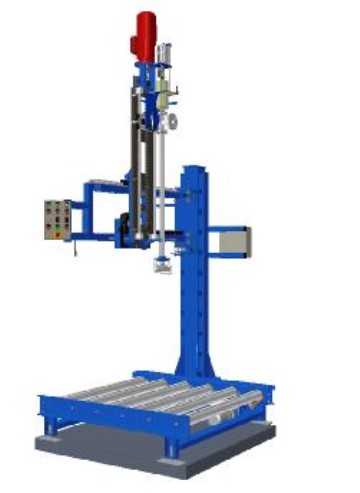

Рисунок 1 - Общий вид дозаторов
Лист № 4
Всего листов 7
СУД2ССУД2О

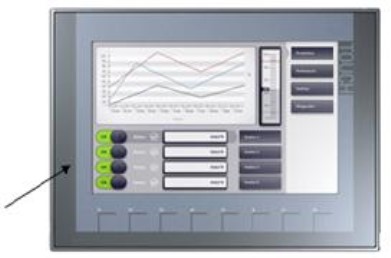

Рисунок 2 – Общий вид дисплея систем управления места нанесения знака поверки
Программное обеспечение
Системауправлениясредстваизмеренияоснащенавстроеннымпрограммным
обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и
представлению измерительной информации.
Для защиты от несанкционированногодоступа к параметрам регулировки и
измерительной информации применяются настройки с использованием пароля.
Изменение ПО через интерфейс пользователя невозможно. Обновления ПО в процессе
эксплуатации не предусмотрено.
Идентификационные данные ПО доступны для просмотра при включении средства
измерения, идентификационные данные функционального ПО отображаются на дисплее при
работе средства измерения.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО СУД2С СУД2О
Номер версии (идентификационный номер) ПО не ниже 1.00не ниже 1.00
Цифровойидентификаторметрологически
значимойчастиПО(контрольнаясумма
исполняемого кода)-*
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.

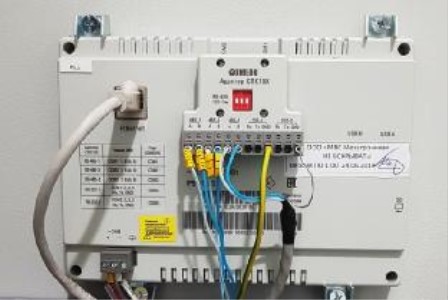

Рисунок 3 – Место нанесения разрушающейся наклейки на контроллере
Лист № 5
Всего листов 7
Метрологические и технические характеристики
Значен
Таблица 3 – Метрологические характеристики
Наименование характеристики
11, 11A21, 21А22, 22А
ие
23, 23А
Номинальное значение класса точности по
ГОСТ 8.610-2012Ref (0,5)
Класс точности по ГОСТ 8.610-2012* Х(0,5)
Наибольший предел Мах, кг5/10/2020/50/100200/5001000/2000/3000
Цена деления шкалы d, г 1/3/5 5/10/20 50/100 200/500/1000
Максимальная производительность, доз/час 3000 500 150 150
* Класс точности Х(х) определяется при первичной поверке при испытании на
материале, для дозированиякоторого предназначено средство измерений(материал
указывается на маркировочной табличке).
d, г
Таблица 4 – Минимально допустимое значение номинальной минимальной дозы Minfill,
наименьший предел Min, согласно ГОСТ 8.610-2012
Класс точности
Х(0,5)
1/3/50,5
5/10/20 1
50/1005
200/500/1000 10
Таблица 5 – Метрологические характеристики
Максимально допустимое отклонение каждой
дозы от среднего значения для класса Х(0,5)
Значение массы дозы,
F, г
первичная поверкапри эксплуатации
1000 < F ≤ 100000,6%0,75%
10000 < F ≤ 5000060 г75 г
15000 < F0,4%0,5%
Максимально
допускаемая
погрешность
заданного значения
MPSE, при
первичной поверке и
в эксплуатации
0,1875%
18,75 г
0,125%
Значение
от -50 до +50
от -50 до +50
от 0 до +40
85
4000×2000×4500
4000
Таблица 6 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды, ºС:
- для ГПУ с датчиками С, Н и Т
- для ГПУ с датчиками 4184, 4519, 4044, 4162
- для системы управления
- относительная влажность, %, не более
Габаритные размеры дозатора, мм, не более
Масса дозатора, кг, не более
Параметры источника питания переменного тока:
-напряжение, В
-частота, Гц
от 323 до 418
50±1
Лист № 6
Всего листов 7
Продолжение таблицы 6
Наименование характеристики
Вероятность безотказной работы за 1000 ч
Полный срок службы, лет
Значение
0,92
15
Знак утверждения типа
наносится в виде наклейки или фотохимическим способом на фирменную пластину,
закрепленную на корпусе средства измерения, а также на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Количество
Таблица 7 – Комплектность средства измерений
Дозатор весовые автоматические дискретного
действия
Руководство по эксплуатации (по заказу)
Паспорт
СКАУТ
-
СКАУТ 00.000.00.000.ПС
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.523–2014 «ГСИ. Дозаторы весовые автоматические
дискретного действия. Методика поверки».
Основные средства поверки:
- рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 (гири класса
точности М
1
по ГОСТ OIML R 111-1–2009);
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие
измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов
допускаемых пределов погрешности дозаторов.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствии со схемой пломбировки (рисунок 2) и/или на
свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к дозаторам
весовым автоматическим дискретного действия СКАУТ
ГОСТ 8.610–2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть
1. Метрологические и технические требования. Методы испытаний
ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия.
Методика поверки
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной
поверочной схемы для средств измерений массы
ТУ 3618-002-22676548-2019 Дозаторы весовые автоматические дискретного действия
СКАУТ. Технические условия
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью «МВС Мехатроника»
(ООО «МВС Мехатроника»)
ИНН 0273095234
Адрес:450043, Республика Башкортостан, г. Уфа, ул. Транспортная, д. 26/2
Тел.: +7 (347) 294-99-22
E-mail:
Испытательный центр
Обществосограниченнойответственностью«ПРОММАШТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, ком. 6
Тел.: +7 (495) 775-48-45; +7 (495) 481-33-80
E-mail:
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64122-16 | Весы неавтоматического действия | ICS | Фирма "Mettler-Toledo (Albstadt) GmbH", Германия | 1 год | Перейти |
| 45186-10 | Дозаторы объемные поршневые | Rainin | Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай | 1 год | Перейти |
| 10232-85 | Устройства весовые виброчастотные | 9074 УВВ-10ПК | Приборостроительный завод, Казахстан, г.Кокчетав | 1 год (ГОСТ 8.002-71) | Перейти |
| 9818-85 | Анализаторы содержания нефти и механической примеси в сточных водах автоматические | АКСВ-1 | Опытный завод "Нефтехимпромавтоматика", г.Казань | Нет данных | Перейти |
| 78780-20 | Пункты весового и габаритного контроля автоматические | АПВГК | ООО "Инженерный центр "АСИ", г.Кемерово | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
