Резервуары стальные горизонтальные цилиндрические РГС-12,5, ГРСИ 76860-19
Номер госреестра:
76860-19
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-12,5
Производитель:
ООО "Саратовский резервуарный завод", г.Саратов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 117-17-12,5, 119-17-12,5
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75819
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-12,5
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-12,5 (далее резервуары)
предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска
нефти при учетных и технологических операциях.
Описание средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-12,5 представляют собой
сварные металлические сосуды в форме горизонтального цилиндра, оборудованные приемо-
раздаточными устройствами и люками.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 являются по принципу
действия закрытыми, по расположению - подземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 расположены на
территории ПСП «Калейкино» АО «ШешмаОйл».

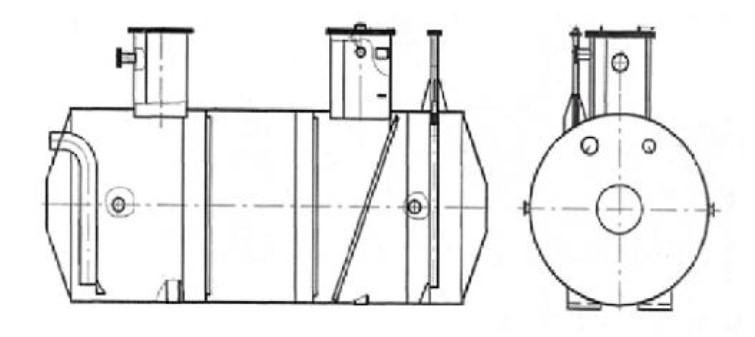

Эскиз резервуаров РГС-12,5 представлен на рисунке 1.
Рисунок 1 – Эскиз резервуаров РГС-12,5
Пломбирование резервуара РГС-12,5 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
117-17-12,5 119-17-12,5
12,5 12,5
Таблица 1 - Метрологические характеристики
Наименование характеристики
Заводской номер
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара, %
±
0,20
±
0,20
Лист № 2
Всего листов 3
Значение
нефть по ГОСТ Р 51858-2002
3800 3800
2000 2000
Таблица 2 - Технические характеристики
Наименование характеристики
Рабочая среда
Габаритные размеры, мм, не более
- длина
- внутренний диаметр
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
от -47 до +40 от -47 до +40
от 84 до 106,7 от 84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование и условные обозначения
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
ОбозначениеКол-во
РГС-12,5 2 шт.
(зав. №№ 117-17-12,5,
119-17-12,5)
- 2 экз.
- 2 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- мерник металлический образцовый 1-го разряда М1р-10-01 (регистрационный
№ 5189-88);
- мерник металлический образцовый 1-го разряда М1р-50-01 (регистрационный
№ 5189-88);
- мерник металлический образцовый 1-го разряда М1р-200-01 (регистрационный
№ 5189-88);
-рабочий эталон 2 разряда по Приказу №256 от 7 февраля 2018 г. «Государственная
поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях массового и объемного расходов жидкости» в
диапазоне значений от 0,001 до 20 м (регистрационный №3.2.ВЦВ.0119.2016);
- рулетка измерительная металлическая Р30Н2Г (регистрационный № 51171-12);
- термометр ртутный стеклянный лабораторный ТЛ – 4 (регистрационный №303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной
таблице на листах в местах подписи поверителя.
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к
методикам выполнения измерений».
Лист № 3
Всего листов 3
Нормативные, устанавливающие требования к резервуарам стальным горизонтальным
цилиндрическим РГС-12,5
Приказ Росстандарта №256 от 7 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальныецилиндрические.
Методика поверки
Изготовитель
Общество с ограниченной ответственностью «Саратовский резервуарный завод»
(ООО «САРРЗ»)
ИНН 6451451695
Адрес: 410036, Саратовская область, г. Саратов, ул. Огородная, д. 162, лит. 1Ж
Телефон/факс: 8-800-555-9480, +7 (8452) 250-288
Web-сайт:
E-mail:
Заявитель
Акционерное общество «ШешмаОйл» (АО «ШешмаОйл»)
ИНН 1631002298
Адрес: 423452, Республика Татарстан, г.Альметьевск, ул. Ленина д. 15
Телефон: +7 (8553) 39-39-01
Факс: +7 (8553) 37-47-02
E-mail:
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а
Телефон: +7 (843) 567-20-10; 8-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
