Резервуары стальные вертикальные цилиндрические РВС-1629, ГРСИ 76856-19
Номер госреестра:
76856-19
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-1629
Производитель:
ООО "РУССО-ДИЗАЙН", г.Липецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 2835, 2836, 2837
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75815
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-1629
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-1629 предназначены для
измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров – вертикальные стальные цилиндрические со стационарной крышей без
понтона, номинальной вместимостью 1629 м
3.
Резервуары представляют собой стальной сосуд цилиндрической формы с днищем и
стационарной крышей.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные
патрубки, расположенные в нижней части резервуаров.
На боковой стенке резервуаров предусмотрены люки-лазы для обслуживания
резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-1629 № 2835; 2836; 2837
расположены на территории АО «Газпромнефть-Аэро», Российская федерация, 398048, г.
Липецк-2, ул. Подсобное хозяйство, владение 1Д (территория в/ч 81819).
Общий вид резервуаров стальных вертикальных цилиндрических РВС-1629 представлен
на рисунке 1.

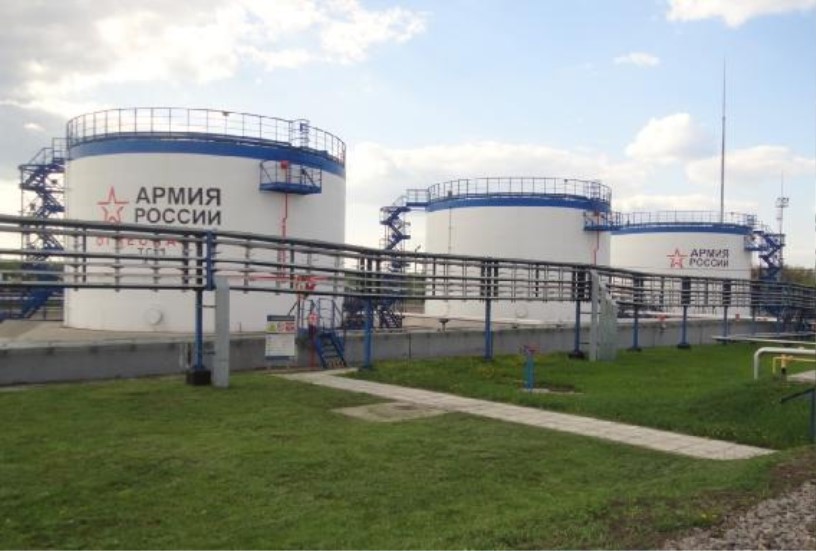

Рисунок 1 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-1629
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1629 не
предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
± 0,20
Значение
2835 2836 2837
1629
Таблица 1 – Метрологические характеристики
Наименование характеристики
Заводской номер
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (геометрический метод), %
Значение
283528362837
15180 15180 15180
9000 9000 9000
Таблица 2 – Технические характеристики
Наименование характеристики
Заводской номер
Габаритные размеры резервуаров, мм:
- внутренний диаметр резервуара
- высота стенки резервуара
Условия эксплуатации:
- температура окружающего воздуха, ºC
- атмосферное давление, кПа
- средний срок службы, лет
от -50 до +50
от 84,0 до 106,7
30
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуары стальные вертикальные цилиндрические
Паспорт
Градуировочная таблица
Обозначение
РВС-1629
--
Количество
3 шт.
3 экз.
3 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- нивелир оптический В30А (регистрационный номер 67025-17)
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 34005-07)
- рулетка измерительная металлическая TS20/2 (регистрационный номер 22003-01)
- рулетка измерительная металлическая Fisco, мод. TS50/2 (регистрационный номер
67910-17)
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный
номер 43611-10)
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм
(регистрационный номер 46426-11)
- линейка измерительная металлическая 0-500 мм (регистрационный номер 34854-07)
- штангенциркуль типа ШЦ-II (регистрационный номер 25387-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-1629
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 7
февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Общество с ограниченной ответственностью «Руссо-Дизайн» (ООО «Руссо-Дизайн»)
ИНН 7715240740
Адрес: 398902, г. Липецк, ул. Юношеская, д. 46, офис 404
Заявитель
Акционерноеобщество«Газпромнефть-Аэро»филиал«Липецк»
(АО «Газпромнефть-Аэро» филиал «Липецк»)
ИНН 7714117720
Адрес: 398048, г. Липецк, ул. Подсобное хозяйство
Телефон/факс: +7 (4742) 36-07-75, 72-41-10, факс +7 (4742) 36-07-75
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ»)
Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 43-12-82, факс: + 7 (4742) 43-27-47
Е-mail:
Регистрационный номер № RA.RU.311563 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
