Приложение к свидетельству № 75789
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вычислители количества теплоты ВКТ-9
Назначение средства измерений
Вычислители количества теплоты ВКТ-9 предназначены для измерений выходных сиг-
налов измерительных преобразователей параметров теплоносителя (расхода, температуры, дав-
ления) и вычислений по результатам измерений количества теплоносителя и тепловой энергии
(количества теплоты) в водяных системах теплоснабжения.
Описание средства измерений
Принцип действия вычислителей количества теплоты ВКТ-9 (в дальнейшем - вычисли-
тели) основан на преобразовании вычислителем сигналов, поступающих от измерительных
преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим
вычислением на основании известных зависимостей количества тепловой энергии.
Вычислители предназначены для работы:
1) с измерительными преобразователями параметров теплоносителя:
-счетчиками объема (преобразователями расхода, расходомерами) с импульсным
выходным сигналом частотой до 16 Гц на пассивном выходе и до 1000 Гц на активном выходе
при цене импульса от 0,001 до 10000 дм
3
;
-термопреобразователями сопротивления с номинальной статической характери-
стикой 100П, Pt100, 500П, Pt500 по ГОСТ 6651-2009;
-преобразователями избыточного давления с верхним пределом измерений не бо-
лее 2,5 МПа и выходным сигналом постоянного тока в диапазонах (0 – 5), (0 – 20) или
(4 – 20) мА.
2) с измерительными преобразователями расхода или счетчиками объема холодной во-
ды, имеющими выходной частотный сигнала с параметрами, аналогичными параметрам выход-
ных сигналов измерительных преобразователей расхода теплоносителя.
Модели вычислителей и их функциональные возможности приведены в таблице 1.
Таблица 1– Модели вычислителей и их характерные особенности
Количество подключаемых
преобразователей по вводу
Дополнительные входы для измерений
Модель
Тепловая система 1 Тепловая система 2
сопротивленияколичества импульсов
ПТПР
ПРПТПДПРПТПД
ВКТ-9-01 3 3 3 – – – 1 3
ВКТ-9-02 3 3 3 3 3 3 2 3
ПР – преобразователь расхода, ПТ – преобразователь температуры, ПД – преобразователь давления.
Вычислители обеспечивают представление текущих, часовых, суточных, месячных и на-
растающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и
RS485 (опция по заказу) на внешнее устройство следующих величин:
- текущее время и дата;
- время работы и остановки счета количества теплоносителя и тепловой энергии;
- тепловая энергия и мощность;
- масса и объем теплоносителя;
- объемный и массовый расход теплоносителя;
- температура и разность температур теплоносителя;
- избыточное давление теплоносителя;
- количество и расход измеряемой среды.
Лист № 2
Всего листов 6
Вычислители могут применяться в составе теплосчетчиков и измерительных систем,
предназначенных для измерений параметров теплоносителя (расхода, объема, температуры,
давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах тепло-
потребления по ГОСТ Р 51649-2014.
Уравнения измерений (номинальные функции преобразования) тепловой энергии и мас-
сы воды, а также алгоритмы вычислений плотности и энтальпии воды соответствуют
МИ 2412-97.
Вычислители имеют два дискретных входа и два дискретных выхода, соответственно
предназначенных для приема и передачи информации о внешних событиях и нештатных си-
туациях в работе вычислителя.
Хранение архивной и итоговой измерительной информации, а также диагностической и
настроечной информации осуществляется в энергонезависимой памяти вычислителя.
Питание вычислителей осуществляется от литиевой батареи напряжение 3,6 В или от
опционального внешнего источника постоянного тока напряжением от 10 до 30 В с выходным
током не менее 500 мА.
Вычислители выполнены в пластмассовом ударопрочном корпусе. Конструкция корпуса
обеспечивает степень защиты IP54 или по заказу IP65 по ГОСТ 14254-2015.
Общий вид вычислителя приведен на рисунке 1.

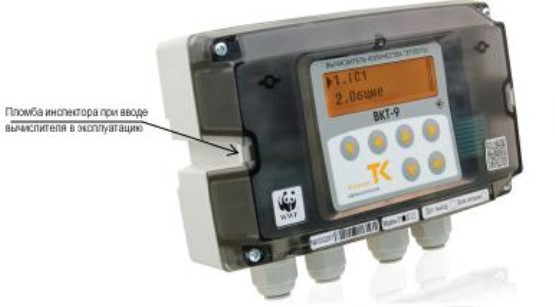

Рисунок 1 – Общий вид вычислителя
В целях предотвращения несанкционированного доступа к узлам регулировки и на-
стройки и ПО, а также к элементам конструкции, предусмотрены места пломбирования, ука-
занные на рисунках 1 и 2.

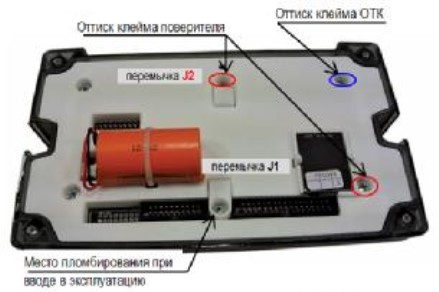

Рисунок 2 – Места пломбирования вычислителя
В целях обнаружения факта несанкционированных изменений в настройке вычислителя,
предусмотрено вычисление и представление на табло и внешние устройства контрольных сумм,
характеризующих калибровочные коэффициенты измерительных каналов и настроечные пара-
метры рабочей базы вычислителя, а также ведение журнала событий с представлением инфор-
мации на внешнее устройство.
Лист № 3
Всего листов 6
Программное обеспечение
Вычислители имеют встроенное программное обеспечение (ПО), в котором выделена
метрологически значимая часть.
Метрологически значимая часть ПО, отвечающая за алгоритмы вычислений измеряемых
величин, обработки и представления результатов измерений, выполняет следующие функции:
- расчет значений расхода и количества измеряемой среды по результатам измерений
выходных сигналов преобразователей расхода (счетчиков);
- расчет значений температуры и разности температур по результатам измерений выход-
ных сигналов термопреобразователей сопротивления;
- расчет значений давления по результатам измерений выходных сигналов преобразова-
телей давления;
- вычисление значений плотности, энтальпии и разности энтальпий воды по результатам
измерений температуры, разности температур и давления;
- вычисление значений массового расхода и тепловой мощности по результатам расчетов
объемного расхода и вычислений плотности и энтальпии;
- вычисление значений массы и тепловой энергии по результатам расчетов объема и вы-
числений плотности, энтальпии и разности энтальпий.
Идентификационные данные ПО и его метрологически значимой части приведены в
таблице 2.
Наименование ПО
Номер версии
(идентификационный номер)
ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого
кода) CRC-16
1039
ХХ – идентификатор метрологически незначимой части ПО, представленный цифрами
от 0 до 9.
Таблица 2 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значения
ВКТ-9-01(02)
v01.ХХ
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «высо-
кий».
Нормирование метрологических характеристик проведено с учетом того, что программ-
ное обеспечение является неотъемлемой частью вычислителей.
Метрологические и технические характеристики
Вид погрешности
относительная
±0,1 %
относительная
±0,1
°
С
абсолютная
Величина
Таблица 3 –Метрологические характеристики
Диапазон
измерений
1)
(Гкал)
Количество тепловой энергии, ГДж
от 0 до 1∙10
7
Тепловая мощность, ГДж/ч (Гкал/ч)от 0 до 1∙10
6
Пределы допускае-
мой погрешности
2)
±(0,5 +
D
t
min
/
D
t) %
3)
±(0,1 + 10/
D
Θ) %
4)
±(0,6 + 2/
D
t) %
±(0,2 + 10/
D
Θ) %
±0,1 %
±1 ед. мл. р.
относительная
абсолютная
от 0 до 1∙10
Масса, тот 0 до 1∙10
9
Объем, м
3
от 0 до 1∙10
9
Объемный расход, м
3
/ч
6
Массовый расход, т/ч
Температура теплоносителя,
°
Сот 0 до +1180
Температура воздуха, °С от -50 до +150
Разность температур,
°
Сот 2 до 160
±
(0,03+0,0006
D
t)
°
С
абсолютная
Лист № 4
Всего листов 6
Величина
Вид погрешности
Диапазон Пределы допускае-
измерений
1)
мой погрешности
2)
±0,25 %
приведенная к
Избыточное давление, МПаот 0 до 2,5верхнему пределу
(кгс/см
2
) (от 0 до 25,49) измерений давле-
ния
Текущее время±0,01 %относительная
D
t
min
= 2 °C – минимальная измеряемая разность температур;
D
t – разность температур воды в двух трубопроводах, °С;
D
Θ – разность температур горячей и холодной (константа) воды, °С;
Примечания.
1) Диапазон измерения параметров теплоносителя зависит от применяемых первичных преобра-
зователей и может быть любым внутри указанного диапазона.
2) Погрешности нормированы от входных цепей вычислителя до его показаний на табло и ин-
терфейсного выхода.
3) Погрешность нормирована при условии измерений разности двух температур.
4) Погрешность нормирована при условии определения разности двух температур, одна из
которых измеряется, а вторая (температура холодной воды) принята условно постоянной
величиной.
Основные технические характеристики вычислителей приведены в таблице 4.
Значение
Диапазон атмосферного давления, кПа
от 84 до 106,7
Таблица 4 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Диапазон температуры окружающего воздуха,
°
С
Относительная влажность воздуха при температуре 35
°
С, %, не более
от 10 до +50
95
3,6
от 187 до 242
Напряжение питания, В
от встроенного литиевого элемента питания
от блока питания (переменный ток частотой (50 ± 1) Гц
Габаритные размеры, мм, не более
длина
ширина
высота
Масса, кг, не более
200
150
65
0,75
Средняя наработка на отказ, ч
80000
Средний срок службы, лет 12
Знак утверждения типа
наносится на лицевую панель вычислителя методом шелкографии и титульный лист эксплуата-
ционной документации типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
ты
Таблица 5- Комплектность вычислителей
НаименованиеОбозначениеКол-во
Вычислитель количества тепло-
ВКТ-9 1
Примечания
Модель и
опции по заказу
Руководство по эксплуатации
Паспорт
ТНРВ.400880.101 РЭ 1
ТНРВ.400880.101 ПС 1
Методика поверки
ТНРВ.400880.101 Д5-
Размещена на сайте изгото-
вителя
Акт рекламации
-1
Поверка
осуществляется документу ТНРВ.400880.101 Д5 «ГСИ. Вычислители количества теплоты
ВКТ-9. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И. Менделеева»
«15» августа 2019 г.
Основные средства поверки:
мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистра-
ционный номер в Федеральном информационном фонде 8478-04);
магазин сопротивлений Р4831 (регистрационный номер в Федеральном информацион-
ном фонде 38510-08);
стенд СКС6 (регистрационный номер в Федеральном информационном фонде 17567-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на «колпачок», защищающий доступ к перемычке «J2» (доступ
к калибровке) и крепежный винт защитного каркаса электронного модуля внутри корпуса при-
бора (рис.2).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вычислителям
количества теплоты ВКТ-9
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие техни-
ческие условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя
Приказ Минстроя России от 17.03.2014 г. N 99/пр Об утверждении Методики осуществ-
ления коммерческого учета тепловой энергии теплоносителя
Технический регламент Таможенного Союза ТР ТС 020/2011 Электромагнитная совмес-
тимость технических средств
Технический регламент Таможенного Союза ТР ТС 004/2011 О безопасности низко-
вольтного оборудования
ТУ 26.51.52-101-28692086-2018 Вычислители количества теплоты ВКТ-9. Технические
условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»)
ИНН 7842153762
Адрес: 197348, г. Санкт-Петербург, Коломяжский пр-т, дом 10, лит. АФ
Телефон: 8 800 250-03-03, (812) 600-03-03
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
