Система измерения характеристик оптического волокна многофункциональная OFM 1701, ГРСИ 76813-19
Номер госреестра:
76813-19
Наименование СИ:
Система измерения характеристик оптического волокна многофункциональная
Обозначение типа:
OFM 1701
Производитель:
Фирма "Shanghai Electric Cable Research Institute", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 18A902
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75770
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
СистемаизмеренияхарактеристикоптическоговолокнаOFM1701
многофункциональная
Назначение средства измерений
СистемаизмеренияхарактеристикоптическоговолокнаOFM1701
многофункциональная (далее – система) предназначена для определения спектрального
ослабления (СО) оптического излучения при прохождении по одномодовому оптическому
волокну (ОВ) и компонентам на основе ОВ (циркуляторы, ответвители, усилители и т.п.), в том
числе для волоконно-оптических систем передачи (ВОСП).
Описание средства измерений
Принцип действия системы основан на измерении СО оптического излучения методом
обрыва. Суть метода обрыва заключается в измерении уровней мощности в двух точках волокна
без изменения условий ввода излучения. Согласно методу сначала осуществляют измерение
мощности на выходе ОВ, далее обрезают ОВ недалеко от входного разъема системы (например,
2 м от входного разъема), подключают и повторно осуществляют измерение. Целью измерений
является построение функции ослабления оптического излучения от длины волны.
Система состоит из оптического блока, включающего оптические компоненты, и блока
управления, содержащего компьютер управления, видеоподсистему и схему обработки
сигналов.
Оптический блок системы выполняет функции подачи оптического излучения в ОВ и
извлечения выходного оптического излучения из ОВ, а также преобразование оптического
излучения в электрические сигналы. Он также обеспечивает создание видеоизображений с
целью отображения торцов ОВ на мониторе.
Блок управления системы используется с целью задания условий измерений СО
оптического излучения, а также для записи, вычислений и отображения результатов измерений.
Конструктивно система представляет собой стационарный прибор в прямоугольном
металлическом корпусе. Для ограничения доступа внутрь корпуса произведено его
пломбирование.
Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 5

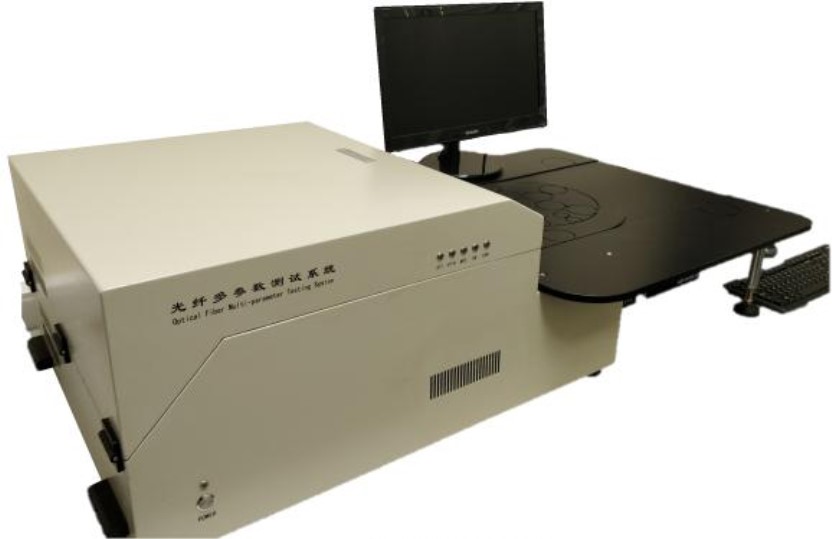

Рисунок 1 – Общий вид системы
Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Место
пломбирова
ния
Место
нанесения
маркировки
Место
нанесения
знака
поверки
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее – ПО), входящее в состав системы, выполняет функции
задания условий измерений и отображения информации в цифровом виде.
ПО системы находится на персональном компьютере (ПК) с операционной системой
MicrosoftWindows,подключаемомксистемечерезинтерфейсUSBспомощью
соответствующего кабеля. ПО обеспечивает автоматический компьютерный контроль всех
функций через меню пользователя
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные (признаки) ПО указаны в таблице 1.
4.0.0.1
Таблица 1 – Идентификационные данные программного обеспечения
Значение
Идентификационные данные (признаки)
Идентификационное наименование ПО
OFM 1701 Optical Multi-params
Testing System
Номер версии (идентификационный номер) ПО, не
ниже
Цифровой идентификатор ПО
–
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений спектрального ослабления, дБ
Значение
от 0,11 до 30
Пределыдопускаемойабсолютной
измерений ослабления, дБ
погрешности±0,03·А,
где А – измеряемое ослабление, дБ
Пределыдопускаемойабсолютнойпогрешности
установки длины волны, нм±1,5
Тип подключаемого оптического волокна
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон установки длины волны, нм
Значение
от 1100 до 1650
Оптические волокна стандарта
G.652 и совместимые с ним
от 198 до 242
от 49,5 до 50,5
650
800
1300
76
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от +15 до +25
80
от 96 до 104
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде
наклейки на переднюю панель корпуса системы.
Лист № 4
Всего листов 5
Комплектность средства измерений
–
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Система измерения оптического волокна OFM 1701
многофункциональная
Персональный компьютер
Сетевой адаптер
Кабель USB
Фиксаторы оптического волокна
Скалыватель оптического волокна
Стриппер для снятия покрытия оптического волокна
Компакт диск с ПО
Руководство по эксплуатации
Методика поверки
–
–
–
–
–
–
–
–
МП 025.Ф3-19
1 шт.
1 шт.
1 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 025.Ф3-19 «ГСИ. Система измерения характеристик
оптического волокна OFM 1701 многофункциональная. Методика поверки», утверждённому
ФГУП «ВНИИОФИ» 16 мая 2019 г.
Основные средства поверки:
Рабочий эталон единицы длины волны для волоконно-оптических систем передачи
информации в диапазоне воспроизведения от 400 до 3400 нм по ГОСТ 8.585-2013.
Рабочий эталон единиц средней мощности оптического излучения и ослабления
оптического излучения в волоконно-оптических системах передачи в диапазоне от 10
-11
до 10
-2
Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на боковую панель системы в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системе
измерения оптического волокна OFM 1701 многофункциональной
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины
и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны
для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от
25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений, в части компетенции
Министерства связи и массовых коммуникаций Российской Федерации»
Техническая документация фирмы «Shanghai Electric Cable Research Institute»
Изготовитель
Фирма «Shanghai Electric Cable Research Institute», Китай
Адрес: No. 1000 Jungong Road, Shanghai, China
Телефон: 86-21-65491166
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектно-
конструкторский и технологический институт кабельной промышленности»
(ОАО «ВНИИКП»)
ИНН 7722002521
Адрес: 111024, г. Москва, ш. Энтузиастов, д. 5
Телефон: +7 (495) 678-02-26
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
