Резервуар стальной вертикальный цилиндрический с понтоном РВСП-50000, ГРСИ 76808-19
Номер госреестра:
76808-19
Наименование СИ:
Резервуар стальной вертикальный цилиндрический с понтоном
Обозначение типа:
РВСП-50000
Производитель:
ООО "Завод "АНКЕР", г.Челябинск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 70
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75765
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-50000
Назначение средства измерений
РезервуарстальнойвертикальныйцилиндрическийспонтономРВСП-50000
предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения
и отпуска.
Описание средства измерений
Тип резервуара – стальной вертикальный цилиндрический с понтоном, номинальной
вместимостью 50000 м
3
.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической
стенки, днища, крыши и алюминиевого понтона.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов
полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
РезервуарРВСП-50000сзаводскимномером70расположенпоадресу:
607650,Нижегородскаяобласть, г.Кстово, шоссе Центральное,промзона ТСП,
ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез».

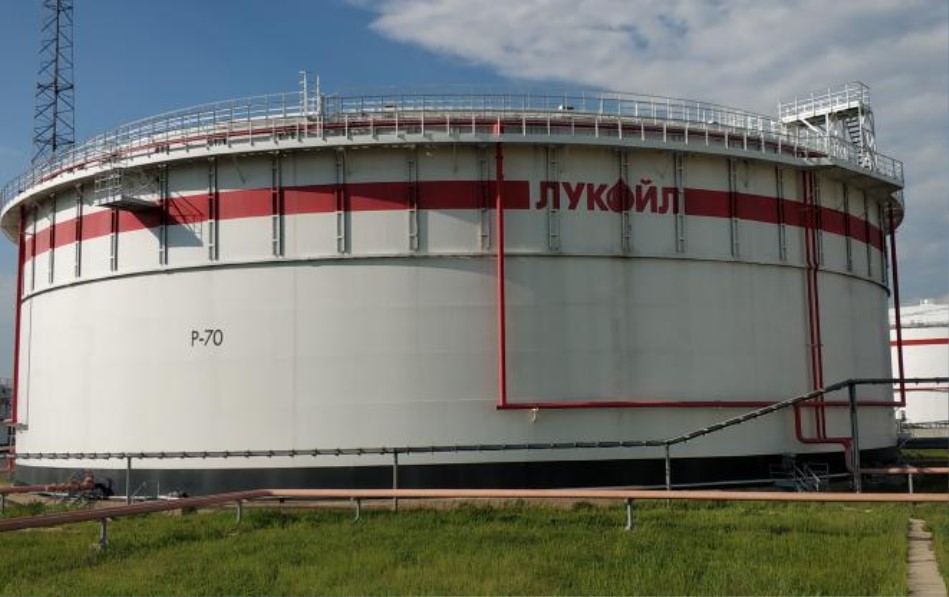

Общий вид резервуара стального вертикального цилиндрического с понтоном
РВСП-50000 представлен на рисунке 1.
Рисунок 1 – Общий вид резервуара РВСП-50000
Пломбирование резервуара стального вертикального цилиндрического с понтоном
РВСП-50000 не предусмотрено.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует
Метрологические и технические характеристики
±0,10
Значение
50000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (геометрический метод), %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от - 50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РВСП-50000
Количество
1 шт.
-
1 экз.
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический с
понтоном
Резервуар стальной вертикальный цилиндрический с
понтоном. Паспорт
Градуировочная таблица
-
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому с понтоном РВСП-50000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Общество с ограниченной ответственностью «Завод Анкер» (ООО «Завод Анкер»)
ИНН 7448164999
Адрес: 454008, г. Челябинск, ул. Производственная, 8
Заявитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Нижегороднефтеоргсинтез»
(ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»)
ИНН 5250043567
Адрес:607650,Нижегородскаяобласть,г.Кстово,шоссеЦентральное
(Промышленный Р-Н), д. 9
Телефон/ факс: +7 (831-45) 5-48-74/ (831-45) 5-30-33
Web-сайт: nnos.lukoil.ru
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail:
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
