Трансформаторы напряжения НТМИ-6-66, НТМИ-10-66У3, ГРСИ 76797-19
Номер госреестра:
76797-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НТМИ-6-66, НТМИ-10-66У3
Производитель:
Трансформаторный завод, Таджикистан, г.Курган-Тюбе
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 14 шт. с зав.№ НТМИ-6-66: 1008, 3511; НТМИ-10-66У3: 279, 271, ТВЕ, 1163, 1593, 998, 3486, 1108, 1113, 409, НКУС, 261
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75754
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НТМИ-6-66, НТМИ-10-66У3
Назначение средства измерений
Трансформаторы напряжения НТМИ-6-66, НТМИ-10-66У3 (далее по тексту –
трансформаторы напряжения), изготовленные в период с 1970 по 1987 гг., предназначены
для передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным
охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротех-
нической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют
правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крыш-
ки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На
крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмо-
ток низкого напряжения, две скобы для подъема крышки вместе с баком или без него,
отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт
для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
ТрансформаторынапряженияизготовленывмодификацияхНТМИ-6-66
и НТМИ-10-66У3, отличающихся друг от друга значениями номинального напряжения
первичной обмотки и номинальной мощности основной вторичной обмотки.

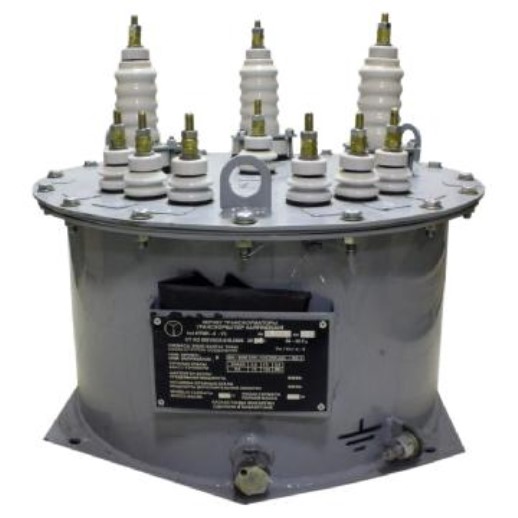

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
НТМИ-6-66НТМИ-10-66У3
6 10
100 100
50 50
0,5 0,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Модификация трансформатора
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
50120
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
НТМИ-6-66
2 шт.
НТМИ-10-66У3
12 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
(заводские номера: 1008, 3511)
Трансформатор напряжения
(заводские номера: 279, 271, ТВЕ, 1163, 1593, 998,
3486, 1108, 1113, 409, НКУС, 261)
Паспорт
Паспорт
НТМИ-6-66
НТМИ-10-66У3
2 экз.
12 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НТМИ-6-66, НТМИ-10-66У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Трансформаторный завод, Таджикистан
Адрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, 1
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
