Номер госреестра:
76789-19
Наименование СИ:
Вискозиметры ротационные
Обозначение типа:
ROTAVISC
Производитель:
Фирма "IKA-WERKE GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.12.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75745
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вискозиметры ротационные ROTAVISC
Назначение средства измерений
Вискозиметры ротационные ROTAVISC (далее – вискозиметры) предназначены для из-
мерений динамической вязкости жидкостей в лабораторных условиях.
Описание средства измерений
Принцип действия вискозиметров основан на измерении изменения крутящего момента
шпинделя, создаваемого исследуемым продуктом. Изменение крутящего момента шпинделя
определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон
измерений динамической вязкости зависит от геометрии (размера и формы) применяемого
шпинделя, а также от частоты его вращения.
Вискозиметры состоят из измерительного блока, внешнего датчика температуры, набора
шпинделей и штатива. Измерительный блок оснащен электродвигателем с широким
диапазоном частот вращения, на соединительный вал которого устанавливается шпиндель.
Шпиндели, в зависимости от измерительных задач, подразделяются на серию стандартных и
сериюспециальныхиразличаютсядиапазонамиизмеренийвязкости.Управление
вискозиметром возможно, как в автономном режиме при помощи органов управления,
расположенных на измерительном блоке, так и дистанционно с помощью ПК с установленным
специальным программным обеспечением.
Вискозиметры выпускаются в модификациях ROTAVISC lo-vi, ROTAVISC me-vi,
ROTAVISC hi-vi I, ROTAVISC hi-vi II, которые отличаются диапазонами измерений динамиче-
ской вязкости и набором стандартных шпинделей.
Общий вид вискозиметров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

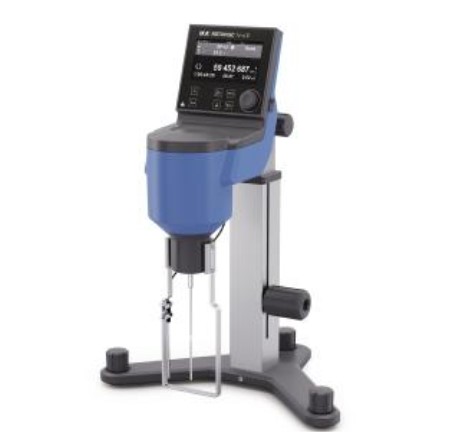

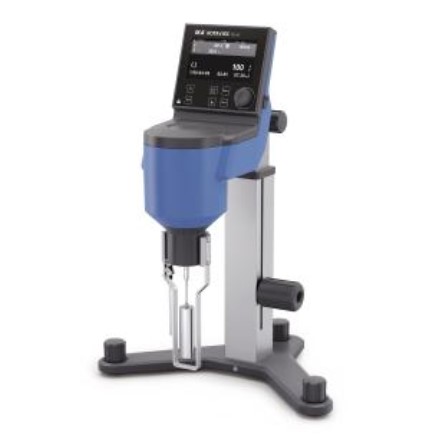

модификация ROTAVISC lo-viмодификация ROTAVISC me-vi
Лист № 2
Всего листов 4

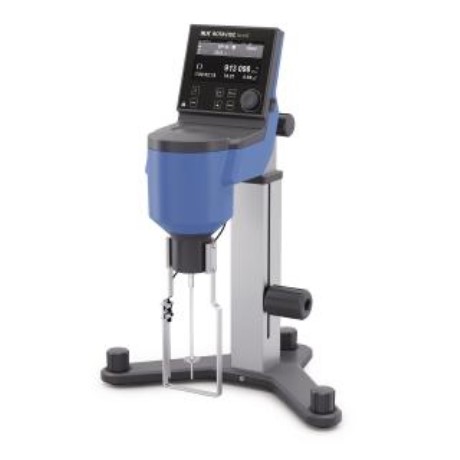

модификация ROTAVISC hi-vi Iмодификация ROTAVISC hi-vi II
Рисунок 1 – Общий вид вискозиметров ротационных ROTAVISC
Программное обеспечение
Вискозиметрыфункционируютподуправлениемвстроенногопрограммного
обеспечения, которое является неотъемлемой его частью. Программное обеспечение
предназначено для управления работой вискозиметра, процессом измерений, а также хранения
и обработки полученных данных.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОсоответствует модификации
вискозиметра
Номер версии (идентификационный номер) ПОне ниже 1.01.002/1.10.009
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Значение
ROTAVISCROTAVISC
me-vihi-vi I
от 100 до от 200 до
40000000 80000000
от 100 до от 200 до
100000100000
ROTAVISC
hi-vi II
от 800 до
320000000
от 800 до
100000
±1
Наименование характеристикиROTAVISC
lo-vi
Диапазон показаний динамиче-от 1 до
ской вязкости, мПа∙с 6000000
Диапазон измеренийот 1 до
динамической вязкости, мПа∙с100000
Пределы допускаемой приве-
денной к верхнему значению
диапазона измерений погреш-
ности измерений динамической
вязкости, %
Повторяемость результатов из-
мерений вязкости, %, не более
0,2
Лист № 3
Всего листов 4
от +5 до +40
Таблица 3 - Основные технические характеристики
Значение
ROTAVISC ROTAVISC
me-vihi-vi I
ROTAVISC
hi-vi II
от -30 до +300
от 0,01 до 200
от 100 до 240
от 50 до 60
24
0,6 в режиме ожидания
Наименование характеристикиROTAVISC
lo-vi
Диапазон измерений температур ис-
следуемых жидкостей, °С
Диапазон частот вращения шпинде-
лей, об/мин
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не бо-
лее
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
500
175
420
(со штативом)
5,6
(со штативом)
Условия эксплуатации:
- температура окружающей среды,
°С
- относительная влажность, %, не бо-
лее
Средний срок службы, лет
Средняя наработка на отказ, ч
80
10
10000
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на кор-
пус вискозиметра в виде наклейки.
Комплектность средства измерений
-
Обозначение
---
Таблица 4 - Комплектность средства измерений
Наименование
Вискозиметр ротационный ROTAVISC в составе:
Измерительный блок
Штатив
Комплект шпинделей
Датчик температуры
Защитная рамка
Блок питания
Кабель USB
Кейс для переноски
Программное обеспечение
-
-
-
-
-
Labworldsoft
®
6 visc
Руководство по эксплуатации на русском языке
Методика поверки
-
МП 2302-0118-2019
Количество
1 шт.
1 шт.
1 шт.
не менее 1 шт.
(по заказу)
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
(по заказу)
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 2302-0118-2019 «ГСИ. Вискозиметры ротационные
ROTAVISC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева»
08 апреля 2019 г.
Основные средства поверки:
-стандартныеобразцывязкостижидкостиГСО8596-2004,ГСО8597-2004,
ГСО 8598-2004, ГСО 8599-2004, ГСО 8602-2004 с погрешностью ±0,2 %;
-стандартныеобразцывязкостижидкостиГСО8604-2004,ГСО8605-2004,
ГСО 8606-2004 с погрешностью ±0,3 %;
- термометр лабораторный электронный «ЛТ-300» (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 45379-10), пределы допускаемой аб-
солютной погрешности измерения температуры ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение мет-
рологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вискозиметрам
ротационным ROTAVISC
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости
жидкостей
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «IKA-Werke GmbH & Co.KG», Германия
Адрес: Janke & Kunkel-Str, 10, 79219, Staufen, Germany
Телефон: +49 7633 831-0
Факс: +49 7633 831-98
Е-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
