Приложение к свидетельству № 75744
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры ВК1700М
Назначение средства измерений
УровнемерыВК1700Мпредназначеныдляавтоматическогодистанционного
непрерывного измерения уровня границы раздела сред в технологическом аппарате и
индикации результата измерения на цифровом дисплее.
Описание средства измерений
Уровнемеры ВК1700М состоят из первичного преобразователя, в дальнейшем датчика, и
вторичногопреобразователя,вдальнейшемизмерителя.Датчикустанавливаетсяна
технологическом аппарате (емкости), измеритель - в щит управления. Датчик и измеритель
соединены между собой линией связи (двухпроводной).
Датчики уровнемера ВК1700М имеют два вида: гибкий длиной до 16,5 метров и жесткий
длиной до 5 метров. Измерители делятся по типу: на установку в щит и на DIN-рейку.
Измерители имеют зеленые монохромные графические дисплеи.
Уровнемеры изготавливаются в пяти модификациях: одноканальный, двухуровневый
(межфазовый),двухканальный,четырехканальныйивосьмиканальныйуровнемеры.
Одноканальная модификация уровнемера предназначена для измерения одного уровня и имеет
в своем составе один первичный преобразователь А528.10.01.00.000 с одним поплавком и
вторичный преобразователь А528.10.02.00.000 для установки в щит или вторичный
преобразователь А528.10.02.00.000-04длякрепления наDIN-рейку. Двухуровневая
модификация уровнемера предназначена для измерения одновременно двух уровней
несмешивающихся жидкостей (например, нефть-вода) и имеет в своем составе один первичный
преобразователь А528.10.01.00.000 с двумя поплавками с разными удельными весами и
вторичный преобразователь А528.10.01.00.000-01 для установки в щит или на DIN-рейку.
Двухканальная модификация уровнемера предназначена для измерения двух различных
уровнейодновременноиимеет в своем составе два первичныхпреобразователя
А528.10.01.00.000 с одним поплавком каждый, а также вторичный преобразователь
А528.10.02.00.000-01 для установки в щит или вторичный преобразователь А528.10.02.00.000-
05 для крепления на DIN-рейку. Восьмиканальная (четырехканальная) модификация
уровнемера предназначена для измерения до восьми (четырех) различныхуровней
одновременно и имеет в своем составе восемь (четыре) первичных преобразователей
А528.10.01.00.000 с одним поплавком каждый, а также вторичный преобразователь
А528.10.02.00.000-02 для установки в щит четырехканальной модификации, вторичный
преобразователь А528.10.02.00.000-06 для установки на DIN-рейку четырехканальной
модификации или вторичный преобразователь А528.10.02.00.000-08 для восьмиканальной
модификации.
Вторичныйпреобразователь одноканального, двухуровневого,двухканальногои
четырехканального уровнемеров изготавливается в двух конструктивных исполнениях:
щитовом и для крепления на DIN-рейку. Вторичные преобразователи щитового исполнения
изготавливаются в двух типоразмерах корпуса: типоразмер 0 и типоразмер восьмиканального
(четырехканального) уровнемера. Для каждой модификации, в зависимости от условий
эксплуатации, предусматривается установка одного из поплавков трех диаметров: 144 мм,
108 мм и 88 мм.
Уровнемеры осуществляют непрерывное измерение уровня жидкости, имеют цифровую
индикацию, преобразуют значение уровня в стандартный токовый сигнал от 0 до5 мА, от 0
до 20 мА, от 4 до 20 мА, а также осуществляет передачу информации об измеряемых и
контролируемых уровнях по интерфейсу RS-485 на верхний уровень обработки.
Общий вид уровнемеров представлен на рисунке 1.
Лист № 2
Всего листов 6

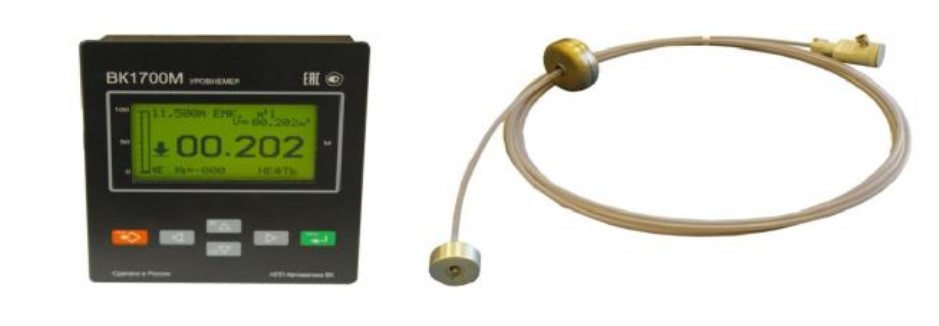

Рисунок 1 – Общий вид уровнемеров ВК1700М

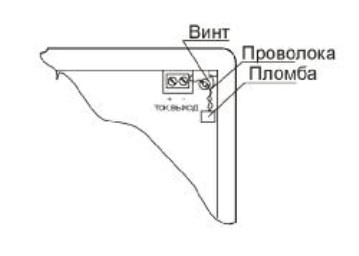

На рисунке 2 указано место пломбировки на корпусе вторичного преобразователя при
креплении на DIN-рейку.
Рисунок 2 – Схема пломбировки вторичного преобразователя при креплении на DIN-рейку.

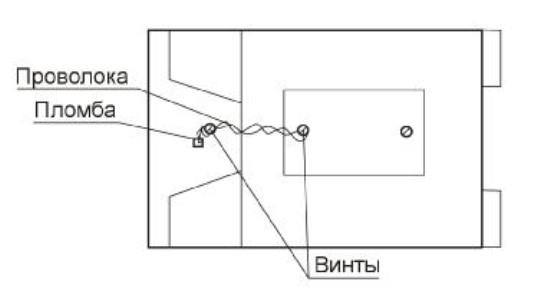

На рисунке 3 указано место пломбировки на корпусе вторичного преобразователя при
креплении в щит.
Рисунок 3 – Схема пломбировки вторичного преобразователя при креплении в щит.
Программное обеспечение
Используемоевуровнемерахпрограммноеобеспечениеявляетсявстроенным.
Программное обеспечение проводит ряд проверок после включения питания, а также
осуществляет циклическую проверку целостности конфигурационных данных во время работы
уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с
данным заводской калибровки. Данный калибровочный файл не может быть модифицирован
или загружен через какой-либо интерфейс на уровне пользователя.
Идентификационныеданныепрограммного обеспеченияуровнемеров ВК1700М
приведены в таблице 1.
Лист № 3
Всего листов 6
Идентификационные
данные (признаки)
Ur_v14_5(new).hex
0x2E95
0x11С2
0xВAВ4
Т а б л и ц а 1
Одноканальный,
двухканальный,
двухуровневый
(межфазовый)
крепление в щит и на
DIN-рейку
Значение
Четырехканальный
крепление на DIN-
рейку
Восьмиканальный/
четырехканальный
крепление в щит
14.5
ur4_v10_1(new_DI
N1).hex
8.1
ur8_v14_1(new_16MH
z).hex
11.1
Идентификационное
наименование ПО
Номер версии
Цифровой
идентификатор ПО
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует
уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические характеристики уровнемеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики уровнемеров
Наименование характеристикиЗначение характеристики
Диапазон измерений уровня жидкости, м от 0,15 до H
(1)
Диапазон измерений уровня границы раздела фаз, м от 0,15 до (H-0,3)
(1)
Цена младшего разряда, мм 1
Пределы основной допускаемой абсолютной погрешности±3
измерений уровня, мм
Пределы основной допускаемой абсолютной погрешности±3
измерений уровня границы раздела фаз, мм
Пределы допускаемой приведенной к диапазону измерений±0,2
погрешности измерений уровнемера по токовому выходу,
%
Дополнительная температурная абсолютная погрешность±0,3
измерений уровня на каждые 10 градусов Цельсия
больше/меньше20градусовЦельсияизменения
температуры контролируемой среды, мм
П р и м е ч а н и е
(1)
H – верхний предел измерений уровнемера, не превышающий 16 м и определяемый при
производстве первичного преобразователя уровнемера в соответствии с заказом.
Лист № 4
Всего листов 6
Основные технические характеристики уровнемеров приведены в таблице 3.
Таблица 3 - Технические характеристики уровнемеров
Наименование характеристикиЗначение характеристики
Измеряемая среда вода, нефть, нефтепродукт
Рабочее давление, МПа, не более 0,15
Рабочее давление для уровнемеров с охранным корпусом и1,6
поплавком d
(2)
=144 мм, МПа, не более
Рабочее давление для уровнемеров с охранным корпусом и2,0
поплавком d
(2)
=108 мм, d
(2)
=88 мм, МПа, не более
Диапазон рабочих температур контролируемой жидкости,от -55 до +90
°С
Диапазон температуры окружающей среды, °С
-для первичного преобразователяот -55 до +75
-для вторичного преобразователя от 0 до +55
Напряжение питания, В от 21,6 до 26,4
Потребляемая мощность, Вт, не более:
одноканальный, двухуровневый уровнемеры типоразмер 07,0
и на DIN-рейку
-двухканальный уровнемер типоразмер 0 и на DIN-рейку,
четырехканальный уровнемер на DIN-рейку10,0
-четырехканальный уровнемер15,0
-восьмиканальный уровнемер30,0
Габаритные размеры, мм, не более
-первичного преобразователя144х144х(674+Н)
(1)
-вторичного преобразователя (типоразмер 0) 110х125х50
-вторичного преобразователя многоканального уровнемера 149х164х60
-вторичного преобразователя для крепления на DIN-рейку 75х100х110
Маркировка взрывозащиты
- первичного преобразователя1Ex ib IIB T6 Gb X
- вторичного преобразователя [Ex ib Gb] IIB X
Масса, кг, не более:
первичногопреобразователяодноуровневого
(двухуровневого)9,3
вторичного преобразователя (типоразмер 0)0,6
вторичного преобразователя для крепления на DIN-рейку0,5
вторичного преобразователя многоканального уровнемера1,1
Срок службы, лет, не менее 14
П р и м е ч а н и е
(1)
H – верхний предел измерений уровнемера, не превышающий 16 метров и
определяемый при производстве первичного преобразователя уровнемера в соответствии с
заказом.
(2)
d – диаметр поплавка.
Знак утверждения типа
наносится на корпус уровнемеров ВК1700М методом наклейки и на титульные листы паспорта
и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность уровнемеров приведена в таблице 4.
Лист № 5
Всего листов 6
Наименование
Обозначение
Таблица 4 - Комплектность уровнемеров
Преобразователь первичный
Преобразователь вторичный
Блок питания
Паспорт
Количество,
шт.
До 8
1
1
1
Руководство по эксплуатации
По заказу
Методика поверки
1
А528.10.01.00.000
А528.10.02.00.000
MDR-20-24
А528.10.00.00.000 ПС
Паспорт
А528.10.00.00.000РЭ
Руководство по
эксплуатации
МП 0982-7-2019
Поверка
осуществляется по документу МП 0982-7-2019 «ГСИ. Уровнемеры ВК1700М. Методика
поверки», утвержденному ФГУП «ВНИИР» 26.06.2019 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2 разряда в диапазоне значений от 0 до
17 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с погрешностью не более ±1 мм.
Знак поверки наносится в паспорт уровнемера или на свидетельство о поверке
уровнемера.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к уровнемерам
ВК1700М
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости;
ТУ 2651-010-48875334-2018 Уровнемеры ВК1700М. Технические условия
Изготовитель
Общество с ограниченной ответственность «Научно-производственное предприятие
«Автоматика-ВК» (ООО «НПП «Автоматика-ВК»)
ИНН 0276048271
Юридический адрес: 450059, г. Уфа, ул. Новосибирская, д. 2, корп. 2
Адрес: 450099, г. Уфа, ул. Сипайловская, д. 7
Телефон/факс: +7 (3472) 566-481, +7 (917) 75 13 221
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62014-15 | Уровнемеры ультразвуковые | SITRANS LUT мод. 420, 430, 440 | Фирма "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)", Канада | 1 год | Перейти |
| 31859-07 | Уровнемеры магнитострикционные | INCON | Фирма "Franklin Fueling Systems/Intelligent Controls Inc. (INCON)", США | 2 года | Перейти |
| 56382-14 | Уровнемеры магнитострикционные | Левелтач F | ООО "Теплоприбор-Юнит", г.Челябинск | 3 года | Перейти |
| 5449-78 | Уровнемеры высокого давления | УВД-400 | П/я А-1094, Украина, г.Северодонецк | 1 год (ГОСТ 8.002-71) | Перейти |
| 3135-72 | Уровнемеры радиоизотопные | РУ-100 | П/я В-8512 (Завод "Сигнал"), г.Обнинск | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
