Номер госреестра:
76786-19
Наименование СИ:
Мерник металлический эталонный
Обозначение типа:
М1р
Производитель:
Фирма "RSN Sensitive Measurement Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 158
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75742
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерник металлический эталонный типа М1р
Назначение средства измерений
Мерник металлический эталонный типа М1р (далее – мерник) предназначен для
измерений и воспроизведения объема жидкости.
Описание средства измерений
Принцип действия мерника основан на измерении объема неагрессивной жидкости
методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер
вместимости воду подают в предварительно смоченный водой мерник через наливной кран.
После заполнения мерника воду сливают через сливной кран сплошной струей в поверяемую
меру вместимости с последующей выдержкой 1 мин на слив капель.
Мерник состоит из резервуара, измерительной горловины, наливного (сливного) крана.
Резервуар мерника установлен на опорах. Установка мерника в вертикальное положение
осуществляется с помощью домкратов, размещенных на опорах, и ампул уровня,

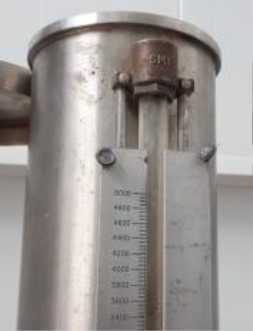

установленных в верхней части мерника. Горловина мерника имеет водоуказательное окно со
шкальнойпластиной,накоторойнанесенаотметкасоответствующейноминальной
вместимости мерника при температуре 20 °С.
Общий вид мерника представлен на рисунке 1.
Рисунок 1 - Общий вид мерника
Лист № 2
Всего листов 4

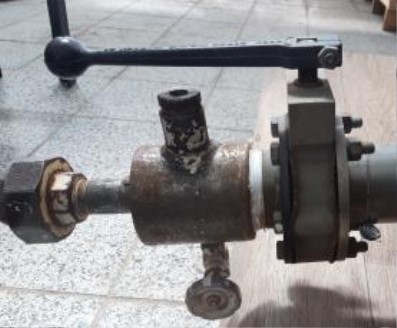

Пломбировка мерника осуществляется нанесением знака поверки давлением на
свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенные через
специальные отверстия в наливном (сливном) кране и отверстиях на шкале мерника. Схема
пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки мерника
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование параметра
Номинальная вместимость при температуре 20 ºС, дм³
Пределы допускаемой относительной погрешности
измерений объема, %
Значение
650
±0,02
Измеряемая среда
от 10 до 30
Таблица 2 – Основные технические характеристики
Наименование параметра
Значение
вода и другие неагрессивные
жидкости по отношению к
материалам мерника
1280
2050
146
Габаритные размеры, мм, не более
- диаметр
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха в помещениях, где
установлено оборудование, %
- атмосферное давление, кПа
Срок службы, лет, не менее
Средняя наработка на отказ, ч
от 30 до 80
от 84 до 106
10
10000
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт.
Способ нанесения знака утверждения типа на маркировочную табличку – гравировка, на
паспорт – типографским способом.
Комплектность средства измерений
-
1 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
МерникметаллическийэталонныйтипаМ1р,
заводской номер 158
Паспорт
Методика поверки
-
НА.ГНМЦ.0352-19 МП
1 экз.
1 экз.
ГСИ. Мерник
утверждённому
Поверка
осуществляетсяподокументуНА.ГНМЦ.0352-19 МП«Инструкция.
металлический эталонныйтипаМ1р.Методика поверки»
ОП ГНМЦ АО «Нефтеавтоматика» 05.06.2019 г.
Основное средство поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная
схема для средств измерений массы», с пределами допускаемой относительной погрешности
± 0,01%.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, установленные в
соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к мернику
металлическому эталонному типа М1р
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация завода изготовителя
Изготовитель
«RSN Sensitive Measurement Inc.», США
Адрес: Box 72, Pemberton, NJ 08068, USA
Заявитель
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2
Телефон (факс): +7 (495) 950-87-00
Web-сайт: www. metrology.transneft.ru
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10; +7-800-700-78-68
Факс: +7 (843) 567-20-10; +7-800-700-78-68
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
