Номер госреестра:
76769-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
TJC6-G
Производитель:
Фирма "ABB s.r.o.", Чехия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 1VLT5209019879 …1VLT5209019881, 1VLT5209019885…1VLT5209019887
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75723
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения TJC6-G
Назначение средства измерений
Трансформаторы напряжения TJC6-G (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических цепях переменного тока частотой
50 Гц.
Описание средства измерений
Принцип действия трансформаторов заключается в преобразовании напряжения
промышленной частоты в напряжения для измерения, а также для обеспечения гальванического
разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, индуктивными, заземляемыми с литой
изоляцией и имеют две вторичные обмотки. Первичные и вторичные обмотки залиты
эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей
конструкции.
Выводы первичной обмотки трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются
пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической пластиной, соединенной с
диэлектрическим корпусом. Для крепления трансформаторов на месте эксплуатации на
металлической пластине изготовлены четыре отверстия.
Общийвидтрансформаторовпредставленнарисунке 1.Пломбирование
трансформаторов не предусмотрено.

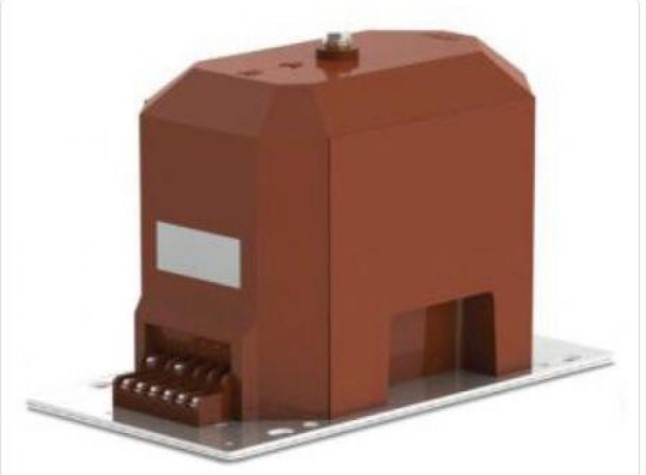

Рисунок 1 – Общий вид трансформаторов
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
трансформаторов приведены в таблицах 1 и 2.
Заводские номера
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
1VLT5209019879;1VLT5209019885;
1VLT5209019880;1VLT5209019886;
1VLT5209019881 1VLT5209019887
10500/√3 15750/√3
100/√3100/√3
100/3100/3
0,20,2
3Р3Р
3030
100100
Номинальное напряжение первичной обмотки, В
Номинальное напряжение основной вторичной
обмотки, В
Номинальное напряжение дополнительной
вторичной обмотки, В
Класс точности основной вторичной обмотки по
ГОСТ 1983-2015
Trial точности дополнительной вторичной обмотки
по ГОСТ 1983-2015
Номинальная мощность основной вторичной
обмотки при коэффициенте мощности (cos φ)
активно-индуктивной нагрузки 0,8, В∙А
Номинальная мощность дополнительной вторичной
обмотки при коэффициенте мощности (cos φ)
активно-индуктивной нагрузки 0,8, В∙А
Номинальная частота напряжения сети, Гц
5050
У2 (от -25 до +40)
Значение
340 × 190 × 265
38
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (диапазон рабочих температур,
°
С)
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
-
6 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения TJC6-G (заводские номера:
1VLT5209019879, 1VLT5209019880, 1VLT5209019881,
1VLT5209019885, 1VLT5209019886, 1VLT5209019887)
Трансформатор напряжения TJC6-G. Паспорт
-
6 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения
единства измерений. Трансформаторы напряжения. Методика поверки».
Лист № 3
Всего листов 3
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер
в Федеральном информационном фонде 32397-12);
- прибор для измерения электроэнергетических величин и показателей качества
электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном
информационном фонде 39952-08);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения
TJC6-G
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ).
Трансформаторы напряжения. Методика поверки
Изготовитель
«ABB s.r.o.», Чешская Республика
Адрес: Videnska 117, 619 000 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «НПК»
(ООО «НПК»)
Адрес: 119361, г. Москва, ул. Марии Поливановой, дом 9, офис 4
Телефон: +7 (351) 951-02-68
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
