Гониометры PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN, ГРСИ 76756-19
Номер госреестра:
76756-19
Наименование СИ:
Гониометры
Обозначение типа:
PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN
Производитель:
Фирма "Trioptics GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75710
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гониометры PrismMaster
®
300 HR, PrismMaster
®
300, PrismMaster
®
150 HR,
PrismMaster
®
150 MAN
Назначение средства измерений
Гониометры PrismMaster
®
300 HR, PrismMaster
®
300, PrismMaster
®
150 HR, PrismMaster
®
150 MAN (далее – гониометры) предназначены для измерений углов, образованных плоскими
поверхностями различных объектов способных отражать световые лучи, в том числе при
поверке (калибровке) мер плоского угла призматических.
Описание средства измерений
Принцип действия гониометров основан на измерении отклонений углов измеряемого
объекта от номинального значения с помощью цифрового автоколлиматора (далее –
автоколлиматор). Номинальное значение угла задается с помощью фотоэлектрического цифрового
преобразователя угла (далее – датчик угла).
Гониометры состоят из автоколлиматора, основания со встроенным датчиком угла,
поворотного столика и компьютера.
На основании закреплены автоколлиматор и поворотный столик, который механически
связан с датчиком угла. Автоколлиматор крепится таким образом, что его визирная ось
перпендикулярна оси вращения поворотного столика. На основании гониометров PrismMaster
®
300 HR, PrismMaster
®
300, PrismMaster
®
150 HR расположена панель ручного управления.
Управление работой гониометра, обработка и визуализация измерительной информации
осуществляетсяспомощьюкомпьютераскомплектомпрограммногообеспечения
«PrismMaster3d».
Измеряемый объект устанавливается на поворотный столик так, чтобы одна из его
отражающих граней находилась в поле зрения автоколлиматора. Затем задается угол поворота
или количество оборотов поворотного столика и запускается цикл измерений. Данные с датчика
угла и автоколлиматора передаются на компьютер, где вычисляются углы измеряемого объекта.
Полученные значения отображаются на мониторе компьютера в виде таблицы и при
необходимости их можно скопировать на электронные носители или распечатать.
Гониометры выпускаются в следующих модификациях: PrismMaster
®
300 HR,
PrismMaster
®
300, PrismMaster
®
150 HR, PrismMaster
®
150 MAN, которые отличаются
конструктивнымиособенностями,атакжеметрологическимиитехническими
характеристиками. Гониометры PrismMaster
®
300 HR, PrismMaster
®
300, PrismMaster
®
150 HR
работают в автоматическом и ручном режимах, гониометры PrismMaster
®
150 MAN – только в
ручном режиме.

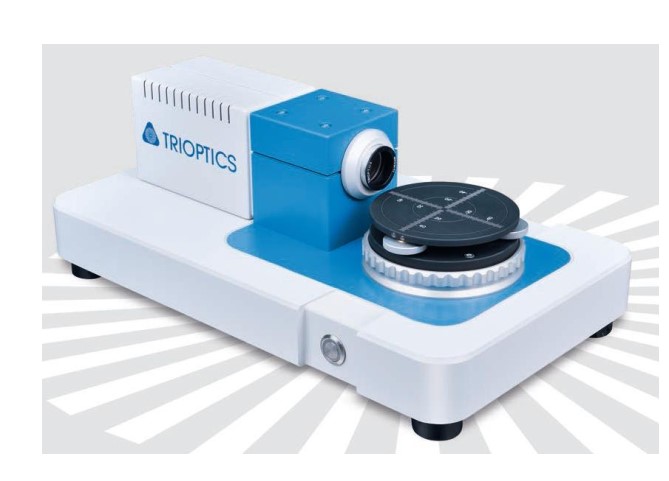

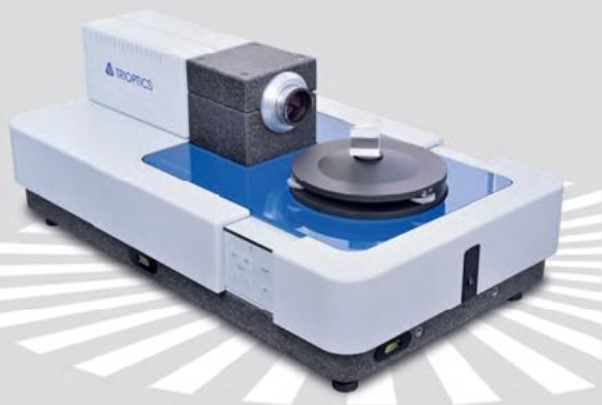

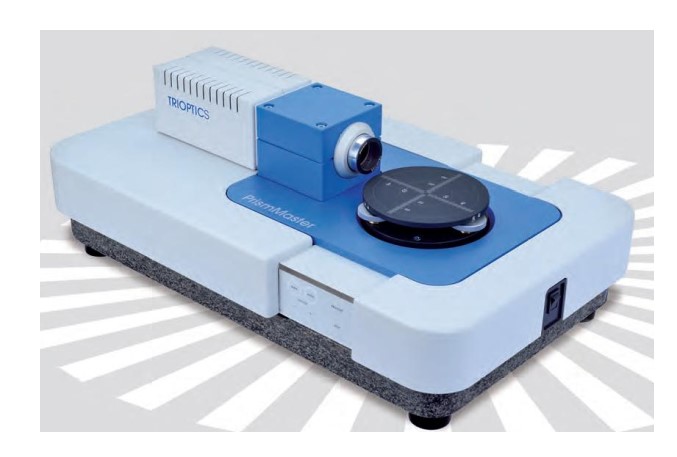

Общий вид гониометров представлен на рисунках 1 – 3.
Лист № 2
Всего листов 6
Рис
®®
300

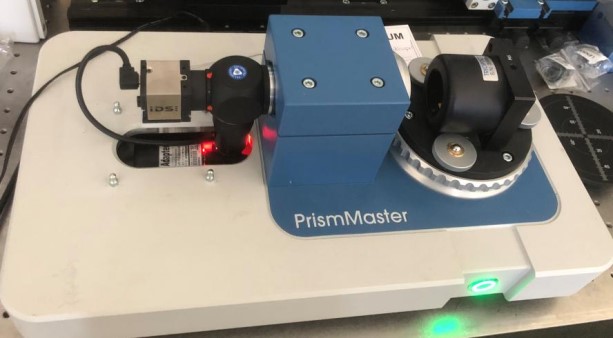

Рисунок 3 – Общий вид гониометров PrismMaster
®
150 MAN
Лист № 3
Всего листов 6
Гониометры пломбируются путем нанесения краски на два крепежных винта
автоколлиматора. Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки приведены на рисунке 4.
Программное обеспечение
Гониометрыимеютавтономноепрограммноеобеспечение«PrismMaster3d»,
разработанное фирмой «Trioptics GmbH». Программное обеспечение устанавливается на
персональный компьютер под управлением операционной системы семейства Microsoft
Windows и предназначено для: настройки гониометра, вывода на экран изображения
автоколлимационной марки в режиме реального времени, обработки и визуализации
результатов измерений, сохранения, загрузки, передачи файлов для дальнейшей обработки.
Уровень защиты программного обеспечения «PrismMaster3d» «средний» в соответствии
с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических
характеристик.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование программного
обеспечения
Значение
PrismMaster3d
Номерверсии(идентификационныйномер)не ниже 2.2.17
программного обеспечения
идентификатор
(контрольная сумма
Цифровой
обеспечения
кода)
программного6b0494f086bb65a7e509f0bcab1f70bd*
исполняемого
АлгоритмвычисленияконтрольнойсуммыMD5
исполняемого кода
______________
* - контрольная сумма указана для версии 2.2.17.
Рисунок 4 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Место пломбировки
Место нанесения
знака поверки
Лист № 4
Всего листов 6
Метрологические и технические характеристики
±1,20
Наименование
Таблица 2 - Метрологические характеристики
Значение
характеристики
PrismMaster
®
PrismMaster
®
PrismMaster
®
300 HR300150 HR
PrismMaster
®
150 MAN
Диапазон измерений
углов в горизонтальнойот 0 до 360
плоскости, градус
Пределы допускаемой
абсолютной погрешности±0,25±0,50±1,00
измерений углов, секунда
Дискретность отсчета,
секунда
0,01
Наименование
300 HR
Таблица 3 – Основные технические характеристики
Значение
характеристики
PrismMaster
®
PrismMaster
®
PrismMaster
®
PrismMaster
®
300150 HR150 MAN
воздуха, к
100
1235
200120
Параметры
электрического питания:
- напряжение
переменного тока, В230±10
- частота переменного
тока, Гц55±5
Давление
Па
сжатого
от 450 до 550-
Потребляемая мощность,
Вт, не более
Максимальная масса
измеряемого объекта, кг
Диаметр поворотного
столика, мм, не менее
Габаритные размеры, мм,
не более
- высота310180180
- ширина790550470
- длина460380270
Масса, кг, не более105 40 19
Условия эксплуатации:
- температура
окружающей среды, °С:
- гониометры
PrismMaster
®
300 HR,
PrismMaster
®
300,от +20 до +22
- гониометры
PrismMaster
®
150 HR,
PrismMaster
®
150 MANот +20 до +25
- изменение температуры
за 1 час, °С, не более0,5
- относительная
влажность, %от 40 до 65
Средний срок службы, лет10
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и/или в
виде наклейки на корпус основания гониометра.
Комплектность средства измерений
Поверка
осуществляется по документу МП 2511/0005-19 «ГСИ. Гониометры PrismMaster
®
300 HR,
PrismMaster
®
300, PrismMaster
®
150 HR, PrismMaster
®
150 MAN. Методика поверки»,
утвержденному ФГУП «Trial им. Д.И. Менделеева» 12 сентября 2019 г.
Основные средства поверки:
- вторичный эталон (многогранная призма) по Государственной поверочной схеме для
средств измерений плоского угла, утвержденной Приказом Федерального агентства по
техническому регулированию и метрологии от 26.11.2018 г. № 2482;
- рабочий эталон 1-го разряда (многогранная призма) по Государственной поверочной
схеме для средств измерений плоского угла, утвержденной Приказом Федерального агентства
по техническому регулированию и метрологии от 26.11.2018 г.№ 2482.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на основание гониометра и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к гониометрам
PrismMaster
®
300 HR, PrismMaster
®
300, PrismMaster
®
150 HR, PrismMaster
®
150 MAN
Техническая документация фирмы «Trioptics GmbH», Германия
Государственная поверочная схема для средств измерений плоского угла, утвержденная
Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018
г. № 2482
Таблица 4 – Комплектность гониометров
НаименованиеОбозначениеКоличество
Гониометр PrismMaster
®
300 HR, PrismMaster
®
300,
PrismMaster
®
150 HR, PrismMaster
®
150 MAN
1 шт.
Накладка юстировочная для поворотного столика:
гониометры PrismMaster
®
150 HR, PrismMaster
®
150 MAN 3 шт.
гониометры PrismMaster
®
300 HR, PrismMaster
®
300 4 шт.
Калибровочный образец1 шт.
Компьютер или ноутбук 1 шт.*
Программное обеспечение PrismMaster3d 1 экз.
Система подачи сжатого воздуха 1 шт.*
Соединительный кабель для передачи данных1 шт.
Тара постоянного пользования1 шт.
Ручки для транспортировки 2 шт.**
Руководство по эксплуатации 1 экз.
Методика поверки МП 1 экз.
2511/0005-19
__________
* поставляется в соответствии с договором поставки,
** поставляется только для гониометров PrismMaster
®
300 HR, PrismMaster
®
300.
Лист № 6
Всего листов 6
Изготовитель
Фирма «Trioptics GmbH», Германия
Адрес: 22880, Wedel, Strandbaddamm 6, Germany
Телефон: +49 4103 18006-0
Факс: +49 4103 18006-20
Web-сайт:
Заявитель
Закрытоеакционерноеобществонаучно-производственнаяфирма«УРАН»
(ЗАО НПФ «УРАН»)
ИНН 7805269568
Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, д. 5
Телефон/факс: +7 (812) 335-09-75
Web-сайт:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
