Номер госреестра:
76754-19
Наименование СИ:
Пробники напряжения
Обозначение типа:
П-400
Производитель:
ООО "Центр безопасности информации "МАСКОМ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75708
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пробники напряжения П-400
Назначение средства измерений
Пробники напряжения П-400 (далее – пробники) предназначены для измерений напря-
жения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях
связи, управления и передачи данных в комплекте с измерительными приемниками, анализато-
рами спектра, селективными микровольтметрами и другими средствами измерений, имеющими
входное сопротивление 50 Ом.
Описание средства измерений
Принцип действия пробников основан на методе высокочастотной фильтрации с исполь-
зованием последовательно соединенных резистора и конденсатора.
Конструктивно пробники выполнены в корпусе с диэлектрической оболочкой. На одном
торце корпуса расположен измерительный штырь для подключения к источнику индустриаль-
ных радиопомех (источник ИРП). На боковой поверхности находится провод с зажимом для
подключения к проводу измерительного заземления. С противоположного торца корпуса рас-
положен соединитель для подключения к измерительному оборудованию (измеритель ИРП) с
помощью коаксиального кабеля.

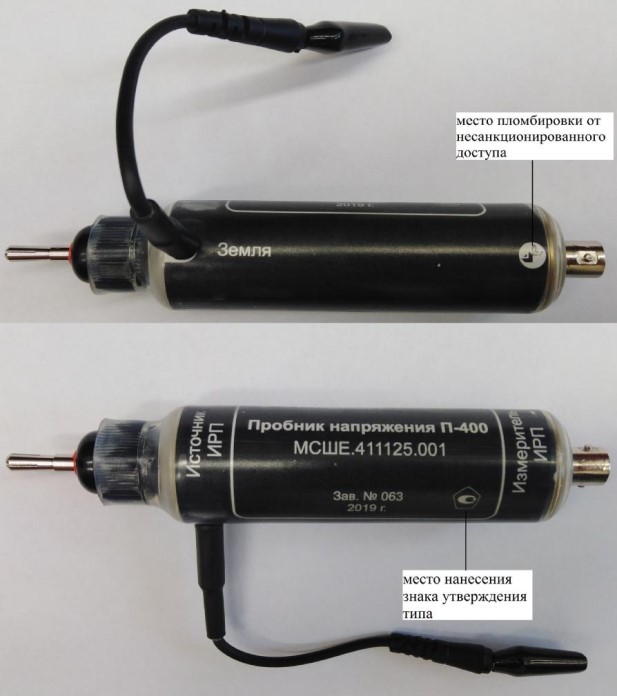

Общий вид пробников, место пломбировки от несанкционированного доступа и место
нанесения знака утверждения типа приведены на рисунке 1.
Рисунок 1 – Общий вид пробников П-400
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
± 1
Значение
от 0,0001 до 400
61,7
55,8
48,0
41,8
35,7
28,1
23,2
18,3
15,0
14,3
14,1
14,0
14,0
14,0
14,1
14,1
14,1
14,2
14,3
14,4
14,5
14,6
14,6
14,6
15,0
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон рабочих частот, МГц
Коэффициент калибровки, дБ, в зависимости от частоты:
0,0001 МГц
0,0002 МГц
0,0005 МГц
0,001 МГц
0,002 МГц
0,005 МГц
0,009 МГц
0,02 МГц
0,05 МГц
0,1 МГц
0,2 МГц
0,5 МГц
1 МГц
2 МГц
5 МГц
10 МГц
20 МГц
50 МГц
100 МГц
150 МГц
200 МГц
250 МГц
300 МГц
350 МГц
400 МГц
Пределы допускаемой абсолютной погрешности коэффициента
калибровки, дБ
Значения коэффициента калибровки на частотах, находящихся между значениями, указанными в
Таблице 1, рассчитываются методом линейной интерполяции.
Значение
500
250
50
150 × 30
0,5
Таблица 2 – Основные технические характеристики
Наименование характеристики
Максимальное напряжение провод-земля, В:
постоянное
переменное с частотой 50 Гц
Номинальное значение выходного сопротивления, Ом
Габаритные размеры (длина × диаметр), мм, не более
Масса, кг, не более
Условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при температуре +25 °С, %, не более
от +10 до +35
80
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на корпус пробника методом лазерной печати.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Пробник напряжения П-400
МСШЕ.411125.001
Кабель коаксиальный
Наконечник измерительный
Зажим
Отвертка индикаторная
Кейс
Кол-во, шт.
1
1
1
1
1
1
Руководство по эксплуатации
Паспорт
Методика поверки
МСШЕ.411125.001РЭ 1
МСШЕ.411125.001ПС 1
МП 03 – 01 – 191
Поверка
осуществляется по документу МП 03–01–19 «Пробник напряжения П-400. Методика поверки»,
утверждённому ФБУ «Новосибирский ЦСМ» 09.09.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с государственной поверочной схемой для
средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от
1·10
-1
до 2·10
9
Гц, утвержденной приказом Федерального агентства по техническому регулиро-
ванию и метрологии от 29 мая 2018 г. № 1053, вольтметр переменного тока диодный компенса-
ционный В3-49 (регистрационный номер в Федеральном информационном фонде 5477-76);
- милливольтметр среднеквадратических значений В3-48 (регистрационный номер в Фе-
деральном информационном фонде 4534-74);
- генератор сигналов N5171B (регистрационный номер в Федеральном информационном
фонде 53063-13);
- генератор сигналов произвольной формы AFG3021C (регистрационный номер в Феде-
ральном информационном фонде 53102-13);
- аттенюатор резисторный фиксированный Д2-27 (регистрационный номер в Федераль-
ном информационном фонде 3174-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к пробникам на-
пряжения П-400
Приказ Федерального агентства по техническому регулированию и метрологии
от 29 мая 2018 г. № 1053 об утверждении государственной поверочной схемы для средств из-
мерений переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-1
до
2·10
9
Гц
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для
измерения индустриальных помех. Технические требования и методы испытаний
МСШЕ.411125.001ТУ Пробник напряжения П-400. Технические условия
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Центр безопасности информации
«МАСКОМ» (ООО «ЦБИ МАСКОМ»)
ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский проспект, дом 27, корп. 2, подвал,
помещение 48/121596
Адрес: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5
Телефон (факс): (495) 136-40-10
Web-сайт:
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)
Адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Телефон (факс): (383) 278-20-00, факс: (383) 278-20-10
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Новосибирский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311822 от 23.09.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
