Номер госреестра:
76751-19
Наименование СИ:
Ваттметры поглощаемой мощности
Обозначение типа:
М2-МВМ
Производитель:
Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники" ("Научно-образовательный инновационный центр СВЧ технологий и их метрологического обеспечения" (Центр 1.9)), Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.10.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75705
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры поглощаемой мощности М2-МВМ
Назначение средства измерений
ВаттметрыпоглощаемоймощностиМ2-МВМ(далее–ваттметрыМ2-МВМ)
предназначены для измерений поглощаемой мощности СВЧ сигналов в стандартизованных
коаксиальных и волноводных трактах.
Описание средства измерений
Принцип действия ваттметра М2-МВМ основан на преобразовании мощности СВЧ
сигналов в постоянное напряжение с помощью диодных СВЧ преобразователей с последующим
измерением этого напряжения.
Сигнал с диодного СВЧ преобразователя поступает на вход усилителя постоянного тока
измерительного блока ваттметров М2-МВМ, который усиливает его до необходимого для
устойчивой работы аналого-цифрового преобразователя (далее – АЦП) значения, и затем АЦП
преобразуется в цифровой код. Дальнейшая обработка оцифрованного сигнала происходит с
помощью программного обеспечения (далее – ПО). Результаты измерений индицируются на

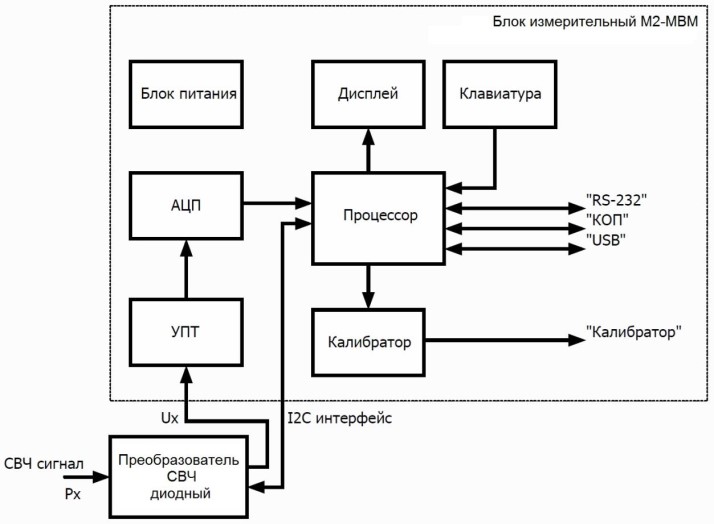

дисплее. Структурная схема ваттметров М2-МВМ приведена на рисунке 1.
Рисунок 1 – Структурная схема ваттметра М2-МВМ
Ваттметры М2-МВМ обеспечивают измерение мощности СВЧ сигналов, поступающих
на их СВЧ вход, с отображением результатов измерений в различных единицах измерений: Вт,
мВт, мкВт, дБм, дБ.
В ваттметрах М2-МВМ предусмотрена возможность коррекции результатов измерений
мощности СВЧ сигналов с использованием калибровочных данных применяемого диодного
СВЧ преобразователя.
Ваттметры М2-МВМ состоят из блока измерительного и диодного СВЧ преобразователя.
Ваттметры М2-МВМ выпускаются в следующих модификациях М2-МВМ-18,
М2-МВМ-25, М2-МВМ-37, М2-МВМ-53, М2-МВМ-78, М2-МВМ-118, М2-МВМ-178, которые
отличаются диапазоном частот, видом и сечением СВЧ трактов в соответствии с таблицей 1.
Лист № 2
Всего листов 7
Таблица 1 – Модификации ваттметров М2-МВМ
МодификацияДиапазон частот, ГГц
М2-МВМ-18 от 0,01 до 18,00 включ.
М2-МВМ-25 от 17,44 до 25,95 включ.
М2-МВМ-37 от 25,95 до 37,50 включ.
М2-МВМ-53 от 37,50 до 53,57 включ.
М2-МВМ-78 от 53,57 до 78,33 включ.
М2-МВМ-118 от 78,33 до 118,10 включ.
М2-МВМ-178 от 118,10 до 178,40 включ.
Вид и сечение СВЧ тракта, мм
коаксиал 7,0×3,4 (50 Ом)
волновод 11,0×5,5
волновод 7,2×3,4
волновод 5,2×2,6
волновод 3,6×1,8
волновод 2,4×1,2
волновод 1,6×0,8

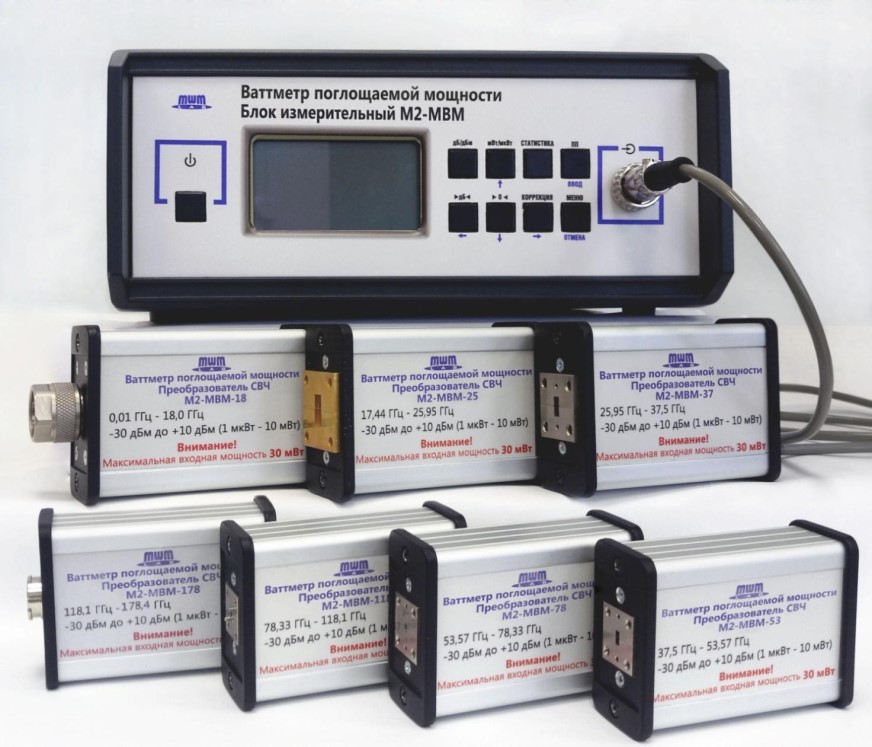

Общий вид ваттметров М2-МВМ приведен на рисунке 2.
Рисунок 2 – Общий вид ваттметров М2-МВМ

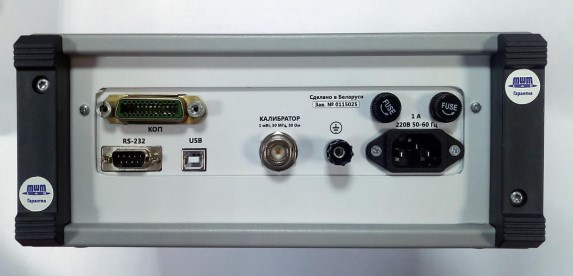

Схема пломбирования ваттметров М2-МВМ от несанкционированногодоступа
представлена на рисунке 3.
Лист № 3
Всего листов 7
Рисунок 3 – Схема пломбирования ваттметров М2-МВМ
Программное обеспечение
ПО ваттметров М2-МВМ состоит из встроенного ПО, реализованного в виде
микропроцессорной программы и установленного в блок измерительный изготовителем.
ПО выполняет функции задания режимов работы, обработку входного напряжения и
отображения значений измеряемой мощности.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 – Идентификационные данные (признаки) ПО ваттметров М2-МВМ
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО PowerMeter_2.5
Номер версии
(идентификационный номер) ПО
не ниже 2.6.5
Цифровой идентификатор ПО –
Метрологические и технические характеристики
Таблица 3 – Метрологические характеристики ваттметров М2-МВМ
Наименование характеристикиЗначение
Диапазон рабочих частот, ГГц от 0,01 до 178,40 включ.
Диапазон измерений поглощаемой мощности, мВт от 0,001 до 10 включ.
Пределы допускаемой основной относительной погрешности
измерений поглощаемой мощности, %:
− в диапазоне частот от 0,01 до 12,00 ГГц (включительно)
на пределах измерений 100 мкВт, 1 мВт, 10 мВт±[4 + 0,1∙(Р
К
/Р
Х
− 1)]
− в диапазоне частот от 12,00 до 37,50 ГГц (включительно)
на пределах измерений 100 мкВт, 1 мВт, 10 мВт±[6 + 0,1∙(Р
К
/Р
Х
− 1)]
− в диапазоне частот от 37,50 до 78,33 ГГц (включительно)
на пределах измерений 1 мВт, 10 мВт±[6 + 0,2∙(Р
К
/Р
Х
− 1)]
− в диапазоне частот от 78,33 до 178,40 ГГц (включительно)
на пределах измерений 1 мВт, 10 мВт±[10 + 0,1∙(Р
К
/Р
Х
− 1)]
− в диапазоне частот от 37,50 до 178,40 ГГц (включительно)
на пределе измерений 100 мкВт±[15 + 0,25∙(Р
К
/Р
Х
− 1)]
* где Р
К
– конечные значения пределов измерения (100 мкВт, 1 мВт, 10 мВт)
Р
Х
– измеренное значение мощности
1, 2 – места пломбирования от несанкционированного доступа
1
2
Лист № 4
Всего листов 7
Значение
±1
1,40
1,00±0,01
0,01
1
10
Продолжение таблицы 3
Наименование характеристики
Пределы допускаемой дополнительной относительной
погрешности измерений поглощаемой мощности, вызванной
отклонением температуры окружающего воздуха от
нормальных условий применения на 10 °С, %
КСВН входа диодного СВЧ преобразователя, не более
Мощность сигнала калибровки на переменном токе
синусоидальной формы частотой 50 МГц при сопротивлении
нагрузки 50 Ом, мВт
Разрешающая способность измерений поглощаемой мощности,
мкВт
Время установления показаний цифрового табло до значений
95 % от установившегося уровня, с, не более
Время готовности после включения питания, мин, не более
Время непрерывной работы в рабочих условиях
применения, ч, не менее
8
Таблица 4 – Основные технические характеристики ваттметров М2-МВМ
Наименование характеристикиЗначение
Тип входного СВЧ соединителя диодного СВЧ
преобразователяприведен в таблице 5
Параметры электрического питания:
– напряжение переменного тока, В230±23
– частота переменного тока, Гц50±1
Потребляемая мощность, В∙А, не более8
Степень защиты, обеспечиваемой оболочкой, по ГОСТ
14254-2015IP20
Габаритные размеры блока измерительного, мм, не более:
– длина270
– ширина260
– высота118
Габаритные размеры диодных СВЧ преобразователей, мм,
не более:
– длина133
– ширина63
– высота38
Масса блока измерительного, кг, не более4,0
Масса диодных СВЧ преобразователей, кг, не более:
− М2-МВМ-18 (ГЛЮИ.434881.003)0,40
− М2-МВМ-25 (ГЛЮИ.434881.004)0,38
− М2-МВМ-37 (ГЛЮИ.434881.005)0,38
− М2-МВМ-53 (ГЛЮИ.434881.006)0,34
− М2-МВМ-78 (ГЛЮИ.434881.007)0,34
− М2-МВМ-118 (ГЛЮИ.434881.008)0,34
− М2-МВМ-178 (ГЛЮИ.434881.009)0,34
Нормальные условия применения:
− температура окружающего воздуха, оСот +15 до +25
− атмосферное давление, кПа (мм рт. ст.)от 84 до 106 (от 630 до 795)
− относительная влажность, %от 30 до 80
Лист № 5
Всего листов 7
Значение
Продолжение таблицы 4
Наименование характеристики
Рабочие условия применения:
− температура окружающего воздуха,
о
С
− атмосферное давление, кПа (мм рт. ст.)
− относительная влажность при 25
о
С, %, не более
от +5 до +40
от 84,0 до 106,4 (от 630 до 798)
90
ип диодного СВЧДиапазон
Таблица 5 – Тип
диодного СВЧ преобразователя
, его обозначение, вид и сечение СВЧ тракта
Т
преобразователя
Обозначение
частот, ГГц
Вид и сечение СВЧ тракта, мм
М2-МВМ-18ГЛЮИ.434881.0030,01 – 17,44Коаксиал 7,0×3,04 (50 Ом)
М2-МВМ-25ГЛЮИ.434881.00417,44 – 25,95 Волновод 11,0×5,5
М2-МВМ-37ГЛЮИ.434881.00525,95 – 37,50Волновод 7,2×3,4
М2-МВМ-53ГЛЮИ.434881.00637,50 – 53,57Волновод 5,2×2,6
М2-МВМ-78ГЛЮИ.434881.00753,57 – 78,33Волновод 3,6×1,8
М2-МВМ-118ГЛЮИ.434881.00878,33 – 118,10Волновод 2,4×1,2
М2-МВМ-178ГЛЮИ.434881.009118,10 – 178,40Волновод 1,6×0,8
Знак утверждения типа
наносится на титульный лист документов «Ваттметры поглощаемой мощности М2-МВМ.
Руководство по эксплуатации ГЛЮИ.411118.014 РЭ» и «Ваттметры поглощаемой мощности
М2-МВМ. Формуляр ГЛЮИ.411118.014 ФО» компьютерным или типографским способом, на
переднюю панель блока измерительного методом шелкографии.
Комплектность средства измерений
Количество
−
Обозначение
ГЛЮИ.411118.014-(01; 02;
03; 04; 05; 06; 07)
ГЛЮИ.434881.002
ГЛЮИ.434881.003
ГЛЮИ.434881.004
ГЛЮИ.434881.005
ГЛЮИ.434881.006
ГЛЮИ.434881.007
ГЛЮИ.434881.008
ГЛЮИ.434881.009
AN23-1000
E187275
FS-52-G-F-1/250
375.ГЛЮИ.00015-01 33 01
1 шт.
1 шт.*
1 шт.*
1 шт.*
1 шт.*
1 шт.*
1 шт.*
1 шт.*
1 шт.
1 шт.
1 шт.
CD-ROM
Таблица 4 – Комплектность ваттметров М2-МВМ
Наименование
Ваттметр поглощаемой мощности* М2-МВМ-
(18; 25; 37; 53; 78; 118; 178) в составе:
− блок измерительный
− диодный СВЧ преобразователь М2-МВМ-18
− диодный СВЧ преобразователь М2-МВМ-25
− диодный СВЧ преобразователь М2-МВМ-37
− диодный СВЧ преобразователь М2-МВМ-53
− диодный СВЧ преобразователь М2-МВМ-78
− диодный СВЧ преобразователь М2-МВМ-118
− диодный СВЧ преобразователь М2-МВМ-178
− кабель сетевой
− кабель USB
− предохранитель 1 А, 250 В
Руководство программиста
«Команды управления работой измерителя
мощности М2-МВМ»
Руководство по эксплуатации
Формуляр
Упаковка
ГЛЮИ.411118.014 РЭ
ГЛЮИ.411118.014 ФО
ГЛЮИ.321341.011
1 экз.
1 экз.
1 шт.
* − вариант поставки ваттметра М2-МВМ (диодного СВЧ преобразователя) указывается при
поставке
Лист № 6
Всего листов 7
Поверка
осуществляется по документу ГОСТ 8.569-2000 «Государственная система обеспечения единства
измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика
поверки и калибровки».
Основные средства поверки в соответствии с разделом 4 «Средства поверки»
ГОСТ 8.569-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого измерителя мощности с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к ваттметрам
поглощаемой мощности М2-МВМ
ГОСТ8.569-2000Государственнаясистемаобеспеченияединстваизмерений.
Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и
калибровки
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ BY 100363945.031-2017 Ваттметр поглощаемой мощности М2-МВМ. Технические
условия
Изготовитель
Учреждение образования «Белорусский государственный университет информатики и
радиоэлектроники» («Научно-образовательный инновационный центр СВЧ технологий и их
метрологического обеспечения» (Центр 1.9)), Республика Беларусь
Адрес: 220013, г. Минск, ул. П. Бровки, 6
Телефон: + 375 17 293 84 42
Факс: +375 17 293 84 96
Е-mail:
Лист № 7
Всего листов 7
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт физико-технических и радиотехнических
измерений»
Адрес: 141570, Московская область, Солнечногорский р-н, р.п. Менделеево
Юридическийадрес:141570,Московскаяобласть,Солнечногорскийр-н,
рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа №30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40440-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) ООО "Динас" | Нет данных | ЗАО "ЭРВиС", г.С.-Петербург | 4 года | Перейти |
| 30781-05 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности филиала ОАО "Иркутск-энерго" "Усть-Илимская ГЭС" АИИС КУЭ Усть-Илимской ГЭС | Нет данных | ООО "ЕвроСибЭнерго-инжиниринг", г.Москва | 4 года | Перейти |
| 66492-17 | Ваттметры поглощаемой мощности | М2-МВМ-37 | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", Центр 1.9 НИЧ, Беларусь, г.Минск | 1 год | Перейти |
| 48915-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) ООО "ПромЭнерго" (ГТП ООО "Завод СинКрис") | Нет данных | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
| 40736-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности (АИИС КУЭ) ОАО "Концерн "НПО Аврора" | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
