Номер госреестра:
76728-19
Наименование СИ:
Устройства бортовые
Обозначение типа:
БУ МТ 001
Производитель:
ООО "МосОблТелематика", г.Красногорск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75682
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства бортовые БУ МТ 001
Назначение средства измерений
Устройства бортовые БУ МТ 001 (далее – устройства) предназначены для измерений
текущих навигационных параметров по сигналам навигационных космических аппаратов
глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и (или) GPS, определения
на их основе координат местоположения (широты, долготы и высоты относительно
поверхности геоида) потребителя в системе координат ПЗ-90.11 и синхронизации внутренней
шкалы времени устройства с национальной шкалой координированного времени UTC(SU).
Описание средства измерений
Принцип действия устройств основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и (или) GPS на
частоте L1, определении, хранении и передаче данных о координатах транспортного средства в
центр обработки данных.
Примечание - Параметры сигналов ГНСС согласно интерфейсного контрольного
документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Конструктивно устройства представляют собой моноблочный корпус с индикаторами и
клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом.
Устройства оснащены платой навигационной для работы по спутниковым сигналам ГНСС
ГЛОНАСС и (или) GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками
антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти,
модулемкриптографическойзащиты,механическимдатчикомдвижения(трехосным
акселерометром) и датчиком целостности корпуса.
Информационный обмен с ПЭВМ осуществляется только в режиме работы «Сервисный»
через USB-разъем.
Устройства выпускаются в двух исполнениях: ВГРТ.464425.001 и ВГРТ.464425.001-01.
Исполнения отличаются функциональными характеристиками и пиктограммами элементов
индикации.
Общий вид устройств приведен на рисунке 1.
Места нанесения знака утверждения типа и пломбировки от несанкционированного
доступа приведены на рисунке 2.

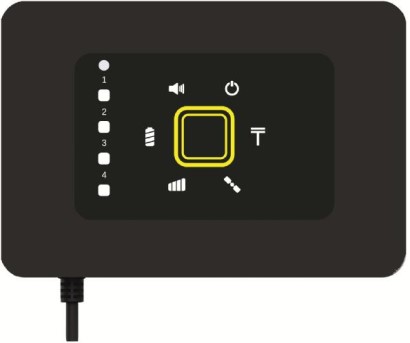

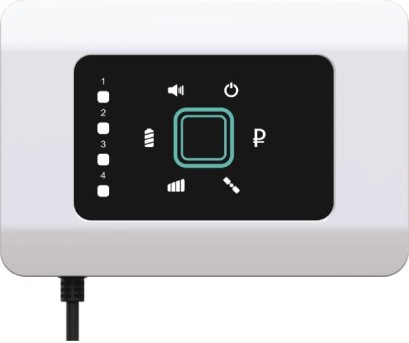

исполнение ВГРТ.464425.001,исполнение ВГРТ.464425.001-01,
светлый корпус темный корпус
Рисунок 1 – Общий вид устройств
Лист № 2
Всего листов 4
Идентификационное данные (признаки)
Таблица 1 - Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
исполнениеисполнение
ВГРТ.464425.001 ВГРТ.464425.001-01
ВГРТ.00030-01 ВГРТ.00030-01
3.11 и выше 3.11 и выше
Метрологические и технические характеристики
Значение
±10
±15
Таблица 2 – Метрологические характеристики
Наименование характеристики
Доверительныеграницыабсолютнойинструментальной
погрешности (при доверительной вероятности 0,95) определения
координат местоположения по координатным осям при работе
по сигналам ГЛОНАСС (L1, код СТ) и (или) GPS (L1, код С/А)
при геометрическом факторе GDOP не более 3, м
Доверительныеграницыабсолютнойпогрешности(при
доверительной вероятности 0,95)определениякоординат
местоположения по координатным осям при работе по сигналам
ГЛОНАСС(L1, кодСТ) иGPS (L1,код С/А) при
геометрическом факторе GDOP не более 3, м
Пределы допускаемой абсолютной погрешности синхронизации
внутренней шкалы времени устройства с национальной шкалой
координированного времени UTC(SU), с
±1

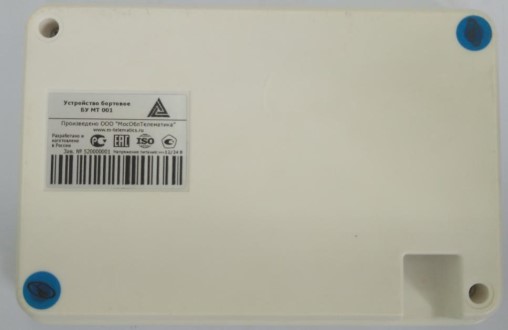

Рисунок 2 – Места нанесения знака утверждения типа и
пломбировки от несанкционированного доступа
Программное обеспечение
Устройства работают под управлением специализированного программного обеспечения
(ПО).
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077–2014.
Место нанесения
знакаутверждения
типа
Места пломбировки
Лист № 3
Всего листов 4
от -40 до +55
93
1 шт.
1 экз.
Значение
от 0 до 70
от 9 до 50
140
100
40
0,4
Таблица 3 – Основные технические характеристики
Наименование характеристики
Рабочий диапазон скоростей, м/с
Напряжение питания от сети постоянного тока, В
Габаритные размеры, мм, не более
длина
ширина
высота
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при 40 °С, %, не более
Знак утверждения типа
наносится в разделе 10 паспорта типографским способом, на шильдик задней панель корпуса
устройства
Комплектность средства измерений
Т 001
Количество
1 шт.
1 к-т
эксплуатации
Таблица 4 – Комплектность устройств
НаименованиеОбозначение
Устройство бортовое
ВГРТ.464425.001
БУ М
ВГРТ.464425.001-01
Кабель питания с адаптером
питания -
Комплект монтажный -
Руководство по
ВГРТ.464425.001РЭВГРТ.464425.001-01РЭ
ПаспортВГРТ.464425.001ПСВГРТ.464425.001-01ПС
Методика поверки842-19-14 МП
1 экз.
1 экз.
(по отдель-
ному
заказу)
Поверка
осуществляется по документу 842-19-14 МП «Устройства бортовые БУ МТ 001. Методика по-
верки», утвержденному ФГУП «ВНИИФТРИ» 13.09.2019.
Основные средства поверки:
-имитаторсигналовглобальныхнавигационныхспутниковыхсистем
ГЛОНАСС/GPS/GALILEO/SBAS GSG-62, регистрационный номер 58306-14 в Федеральном
информационном фонде;
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер
60738-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
устройствам бортовым БУ МТ 001
Приказ Росстандарта № 2831 от 29.12.2018 г «Об утверждении Государственной
поверочной схемы для координатно-временных измерений»
Устройства бортовые БУ МТ 001. Технические условия. ВГРТ.464425.001ТУ
Постановление Правительства Российской Федерации от 14 ноября 2016 г № 1182
«О внесении изменений в Правила взимания платы в счет возмещения вреда, причиняемого ав-
томобильным дорогам общего пользования федерального значения транспортными средствами,
имеющими разрешенную максимальную массу свыше 12 тонн» (п. 7а, п. 16, п. 17, п. 36, п.64,
п. 83а Приложения № 1 к Правилам взимания платы в счет возмещения вреда, причиняемого
автомобильным дорогам общего пользования федерального значения транспортными средства-
ми, имеющими разрешенную максимальную массу свыше 12 тонн)
Изготовитель
Обществосограниченнойответственностью«МосОблТелематика»
(ООО «МосОблТелематика»)
ИНН 5024165995
Юридический адрес: 143405, Московская область, г. Красногорск, Красногорский
бульвар, д. 34, помещение 1, офис 1
Адрес: 140105, Московская область, Раменский р-н, г. Раменское, ул. Левашова, дом 25а,
стр. 1
Телефон: +7 (495) 120-55-51
Web-сайт: http://
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий
поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: vniiftri.ru
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
