Аттенюаторы поляризационные АП-33М, АП-34М, АП-35М, АП-32М, АП-22М, АП-21М, АП-20М, АП-19М, ГРСИ 76694-19
Номер госреестра:
76694-19
Наименование СИ:
Аттенюаторы поляризационные
Обозначение типа:
АП-33М, АП-34М, АП-35М, АП-32М, АП-22М, АП-21М, АП-20М, АП-19М
Производитель:
ООО НПП "ЭЛМИКА", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75643
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аттенюаторы поляризационные АП-33М, АП-34М, АП-35М, АП-32М, АП-22М,
АП-21М, АП-20М, АП-19М
Назначение средства измерений
Аттенюаторы поляризационные АП-33М, АП-34М, АП-35М, АП-32М, АП-22М, АП-
21М, АП-20М, АП-19М (далее - аттенюаторы) предназначены для воспроизведения и внесения
ослабления СВЧ сигнала в волноводных трактах.
Описание средства измерений
Принцип действия аттенюаторов основан на зависимости ослабления СВЧ сигнала от
выставленного угла между поглощающими пластинами.
Конструктивно аттенюатор состоит из трёх секций волноводных трактов, установленных
последовательно. Средней секцией является круглый волновод (ротор), свободно вращающийся
между крайними жестко закрепленными секциями (статорами). Статоры представляют собой
переходы с прямоугольного волноводного тракта на круглый.
Внутри каждой секции помещена поглощающая пластина, расположенная в плоскости
симметрии волновода.
На роторе расположен венец червячного колеса, с которым сопряжён червячный вал.
Червячный вал вращается при помощи шагового двигателя.
Перевод угла поворота ротора в величину ослабления производится согласно формуле (1):
A= 40 lg (cos
j
),(1)
где А – установленное ослабление, дБ;
φ – угол поворота ротора, º.
Установка требуемого ослабления производится вращением ручки на передней панели
или установкой ослабления с помощью клавиатуры, либо дистанционно, через интерфейс USB.
Значение установленного ослабления отображается на цифровом дисплее. Управление шаго-
вым двигателем осуществляется драйвером. Взаимодействие между элементами электронной
схемы осуществляется микроконтроллером, управляемым по программе, записанной в электри-
чески программируемую электронную память. Питание шагового двигателя и электронных
схем осуществляется от сети переменного тока бестрансформаторным блоком питания.
Модели аттенюатора выпускаются в следующих модификациях АП-33М, АП-34М, АП-
35М, АП-32М, АП-22М, АП-21М, АП-20М, АП-19М, которые отличаются друг от друга неко-
торыми метрологическими характеристиками и конструкцией корпуса.

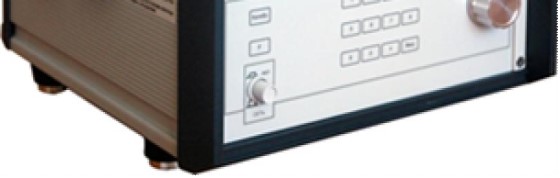

Общий вид аттенюаторов, места пломбировки от несанкционированного доступа, места
наклейки со знаком утверждения типа и знака поверки приведены на рисунках 1 и 2.
Лист № 2
Всего листов 6

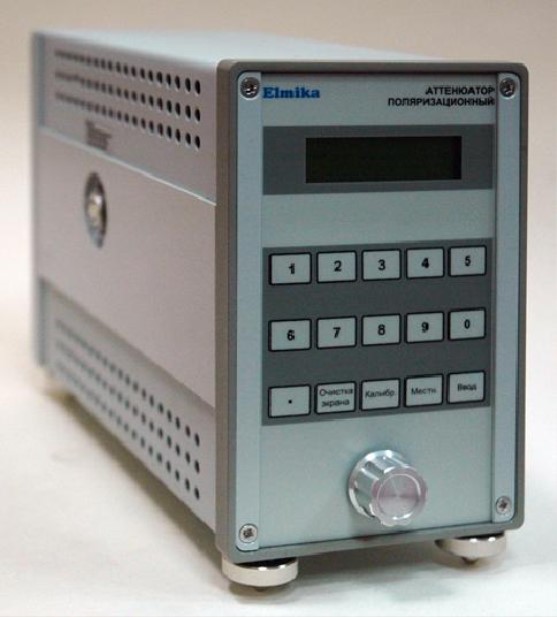

Рисунок 1 - Общий вид аттенюаторов моделей АП-19М, АП-20М,
АП-21М, АП-22М, АП-32М, АП-35М

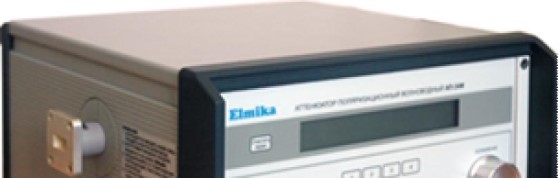

Рисунок 2 - Общий вид аттенюаторов моделей АП-33М, АП-34М
Место наклейки зна-
ка утверждения типа
Место нанесения
знака поверки
Место наклейки зна-
ка утверждения типа
Места пломбировки от
несанкционированного
доступа
Место нанесения
знака поверки
Места пломбировки от
несанкционированного
доступа
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) аттенюаторов представляет собой программные продук-
ты Template-middle.bin.crc32.txt «ELMIKA,AP-35M,4207642» для моделей АП-35М, АП-32М,
АП-22М, АП-21М, АП-20М, АП-19М и Template-big.bin.crc32.txt «ELMIKA,AP-33M,4207642»
для моделей АП-33М, АП-34М, устанавливаемые в аттенюатор и выполняющие функции прие-
ма, обработки и отображения измерительной информации.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.77-2014.
Значение для моделей
Идентификационные данные (признаки)
Идентификационное наименование ПО
не ниже 120918
Таблица 1 – Идентификационные данные ПО
АП-35М, АП-32М,
АП-33М, АП-34МАП-22М, АП-21М,
АП-20М, АП-19М
Template-Template-
big.bin.crc32.txtmiddle.bin.crc32.txt
«ELMIKA,AP- «ELMIKA,AP-
33M,4207642» 35M,4207642»
Номер версии
(идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
41E40B5A A367F52D
CRC32
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
АП-АП-АП-
Наименование
характеристики
33М34М35М
Диапазон рабочих частот, ГГц от от от
8,2412,0517,44
дододо
12,05 17,4425,95
Значение для моделей
АП- АП- АП- АП- АП-
32М 22М 21М 20М 19М
ототототот
25,9537,553,5778,33118,1
дододододо
37,553,5778,33118,1178,4
7,2×3,4
5,2×2,6 3,6×1,8
2,4×1,2 1,6×0,8
от 0 до 60
1,3
1,51,7
2,02,5
Сечение канала волновода,
мм23×10 16×811×5,5
Диапазон установки
ослабления,дБот 0 до 70
Начальное ослабление, дБ, не
более0,61,11,2
Коэффициент стоячей волны
по напряжению (КСВН) входа
и выхода атте-нюаторов, не
более1,2
1,5
Лист № 4
Всего листов 6
Таблица 3 – Метрологические характеристики – пределы допускаемой погрешности установки
ослабления
Значение для моделей
Наименование
АП-35М, АП-32М,
характеристики
АП-33М АП-34М АП-22М, АП-21М,
АП-20М, АП-19М
Пределыдопускаемой
погрешностиустановки
ослабления вдиапазоне
ослаблений, дБ:
от 0 до 10 включ.±0,1±0,1
св. 10 до 50 включ. ±[0,1∙+0,006·(A-10)] * ±0,01∙А
св. 50 до 70 включ.±[0,34+0,04·(A-50)]±[0,5+0,045·(A-50)]
±0,2
±0,02∙А
±[1+0,08·(A-50)]
от 0 до 10 включ.
св. 10 до 50 включ.
св. 50 до 60 включ.
_
__
_
__
_
__
_
_
_
* А - величина устанавливаемого ослабления, дБ
Таблица 4 – Основные технические характеристики
НаименованиеЗначение для моделей
характеристики АП- АП- АП- АП- АП- АП- АП- АП-
33М 34М 35М 32М 22М 21М 20М 19М
Габаритные размеры, мм, не
более:
- длина400310140145140120105105
- ширина266266205205205205205205
- высота235190150150150150150150
Масса, кг, не более 9,2 7 2,4 2,2 1,8 1,6
Параметры электропитания:
- напряжение переменного то-
ка, В от 198 до 242
- частота переменного тока, Гц от 49,5 до 50,5
Рабочие условия эксплуатации:
- температура окружающего
воздуха,
°
Сот +5 до +40
- относительная влажность ок-
ружающего воздуха при тем-
пературе +25
°
С, %, не более
80
Предельные условия эксплуа-
тации:
- температура окружающего
воздуха, ºСот -50 до +50
- относительная влажность ок-
ружающего воздуха при тем-
пературе до +25 ºС, %, не более98
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем
правом углу) и на корпус аттенюатора в виде наклейки.
Комплектность средства измерений
Количество
1шт. (по заказу)
Таблица 5 – Комплектность аттенюаторов
НаименованиеОбозначение
Аттенюатор поляризационный АП-33М, или АП-34М, или АП-35М,
или АП-32М, или АП-22М, или
АП-21М, или АП-20М, или АП-19М
Руководство по эксплуатации-
1 экз.
-1 шт.
МП 113.193.0011 экз.
- 1 экз.
- 2 шт.
CD диск с ПО
Методика поверки
Паспорт
Защитные накладки для флан-
цев
Шнур питания
Переход волноводный (только
для аттенюатора АП-34М)
-1 шт.
ПВВ -20/20 - 502 шт.
Поверка
осуществляется по документу МП 113.193.001 «Аттенюаторы поляризационные АП-33М, АП-
34М, АП-35М, АП-32М, АП-22М, АП-21М, АП-20М, АП-19М. Методика поверки»,
утвержденному ФГУП «ВНИИФТРИ» 30.05.2019 г.
Основное средство поверки:
- государственный первичный эталон единицы ослабления электромагнитных колебаний
в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011), частотный диапазон от 0 до 178,4 ГГц, ди-
намический диапазон от 0 до 120 дБ, неопределенность передачи единицы ослабления в диапа-
зоне от 0,0005 до 0,2 дБ;
- государственный эталон единиц комплексных коэффициентов передачи в диапазоне от
0 до минус 60 дБ и комплексных коэффициентов отражения в диапазоне от 0,006 до 1 в диапа-
зоне частот от 33 до 170 ГГц в волноводных трактах (3.1.ZZT.0148.2015), динамический диапа-
зон измерения модуля ККП от 0 до 60 дБ, погрешность измерения модуля ККП в диапазоне от
0,1 до0,2 дБ, пределы погрешности измерениямодуля коэффициентаотражения
S
11:
± (0,006 + 0,014|S
11
| + +0,017|S
11
|
2
).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых аттенюаторов с требуемой точностью.
Знак поверки наносится на корпус аттенюатора в виде наклейки и на свидетельство о
поверке в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к аттенюаторам
поляризационнымАП-33М,АП-34М,АП-35М,АП-32М,АП-22М,АП-21М,
АП-20М, АП-19М
ГОСТ 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ос-
лабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов
Аттенюаторы поляризационные АП-33М, АП-34М, АП-35М, АП-32М, АП-22М, АП-
21М, АП-20М, АП-19М. Технические условия
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное Предприятие
«Элмика» (ООО НПП «Элмика»)
ИНН 7735595759
Адрес: 124365, г. Москва, г. Зеленоград, 1509, н.п. 1
Телефон (факс): +7 (499) 733-66-20
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, ра-
бочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 1070-57 | Аттенюаторы | 52И-1-1000 | Нет данных | Нет данных | Перейти |
| 48739-11 | Аттенюаторы ступенчатые программируемые | АСТ-81 | ООО "Планар", г.Челябинск | 1 год | Перейти |
| 37322-08 | Аттенюаторы оптические | 330А | Фирма "Tempo Textron", США | 1 год | Перейти |
| 3963-73 | Аттенюаторы | Д2-3А | Нет данных | Нет данных | Перейти |
| 2621-70 | Аттенюаторы волноводные | Д5-31 | ПО им.С.П.Королева, Украина, г.Киев | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
