Расходомеры электромагнитные (интеллектуальные) MGG, ГРСИ 76687-19
Номер госреестра:
76687-19
Наименование СИ:
Расходомеры электромагнитные (интеллектуальные)
Обозначение типа:
MGG
Производитель:
Фирма "Kai Feng Weili Flow Instrument Co., LTD.", Китай
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75636
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные MGG (интеллектуальные)
Назначение средства измерений
Расходомеры электромагнитныеMGG (интеллектуальные), (далее расходомеры)
предназначены для измерения объёмного расхода электропроводящих жидкостей с удельной
электрической проводимостью от 5 мкСм/см и выше, с содержанием воздуха или взвешенных
частиц до 1% объемного содержания в полностью заполненных трубопроводах.
А – с автономным питание
F – фланцевый, O – обжимной, D – вставной, S – санитарный
C – разнесенное исполнение, I – интегральное исполнение
Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Описание средства измерений
Принцип работы расходомера основан на законе электромагнитной индукции: в
электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая
сила (ЭДС) пропорциональная скорости потока жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и
электронного преобразователя (далее - ЭП). ППР состоит из участка трубопровода из
немагнитного материала, покрытого внутри диэлектрическим материалом (футеровка), и двух
электродов, расположенных на противоположных стенках внутри ППР.
Материал футеровки
подбирается в зависимости от температуры и агрессивности измеряемой среды.
Датчики данного
исполнения представляют собой втулку из немагнитного материала, в нижней части которой
находится измерительный элемент. С внешней стороны измерительного элемента размещены
электроды для измерения ЭДС, с внутренней стороны – встроенные магнитные катушки.
Верхняя часть втулки имеет присоединительный элемент для установки расходомера в
трубопровод. Сигнал с электродов поступает в ЭП, где усиливается и обрабатывается, после
чего формируются выходные сигналы, несущие информацию о расходе.
ЭП обеспечивает питание обмоток возбуждения ППР, а также преобразует измеренную
электродами датчика ЭДС в аналоговые, частотно-импульсные и цифровые выходные сигналы.
Связь с внешним компьютером осуществляется через порт RS485, а также RS232, Hart и
Fieldbus, которые устанавливаются по отдельному заказу.
Расходомеры могут выполнять
измерение объёмного расхода жидкости в прямом и
обратном направлении с выдачей информации о направлении потока
.
ЭП оснащен трёхстрочным
жидкокристаллическим дисплеем с возможностью отображения мгновенного значения расхода
и накопленного объема жидкости в двух направлениях и их разности.
ЭП отличаются по способу соединения с ППР: непосредственно на корпусе ППР
(интегральное исполнение) или раздельные (разнесенное исполнение).
MGG/XXX
Лист № 2
Всего листов 6
а)б)в)
г)д)е)ж)

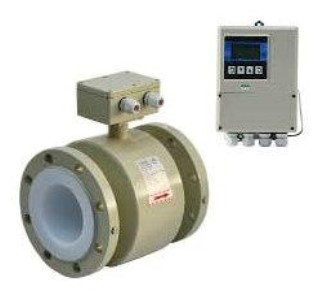

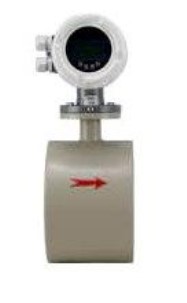

Рисунок 1 – Расходомеры электромагнитные MGG (интеллектуальные): а) MGG/IF ‒
фланцевый интегральный, б) MGG/СF ‒ фланцевый раздельный, в) MGG/IS ‒ санитарный, г)
MGG/ID ‒ вставной интегральный, д) MGG/IO ‒ обжимной интегральный, е) MGG/CFA ‒
фланцевый с автономным питанием, ж) электронный преобразователь для раздельного
исполнения
а)б)в)

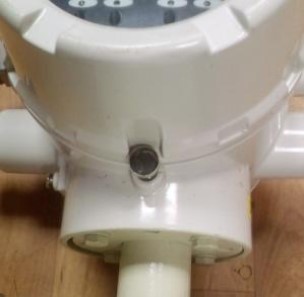

Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки в интегральном исполнении (а), раздельном
исполнении (б) и с автономным питанием (в)
Лист № 3
Всего листов 6
Программное обеспечение
Встроенное ПО выполняет функции обработки измерительной информации и
отображения ее на жидкокристаллическом дисплее, а также преобразования её в виде
нормированных сигналов (токовых и/или частотно-импульсных) цифровых.
Программное обеспечение (далее - ПО) расходомеров является метрологически
значимым, расположено на постоянном запоминающем устройстве (ПЗУ), встроенном в
микроконтроллер ЭП. ПО защищено от преднамеренных изменений с помощью пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по
Р 50.2.077-2014. Идентификационные данные ПО приведены в таблицах 1, 2, 3.
Таблица 1 – Идентификационные данные ПО для MGG/CF, MGG/CO, MGG/CD, MGG/CS
Идентификационные данные (признаки)Значения
Идентификационное наименование ПОMAG9K4CH V7.8.
Номер версии (идентификационный номер) ПОV7.8.
Таблица 2 – Идентификационные данные ПО для MGG/IF, MGG/IO, MGG/ID, MGG/IS
Идентификационные данные (признаки)Значения
Идентификационное наименование ПОQ31F2005
Таблица 3 – Идентификационные данные ПО для MGG/IFA, MGG/IOA, MGG/IDA, MGG/ISA
Идентификационные данные (признаки)Значения
Идентификационное наименование ПОW803-M V1.1.
Метрологические и технические характеристики
Технические и метрологические характеристики расходомеров представлены в таблицах
4, 5.
± 0,5;
± 0,3*
± 1,0
± 0,5;
± 0,3*
± 0,5;
± 0,3*
0,001
от -20 до +160
Таблица 4 – Основные метрологические характеристики
Значение
MGG/CFMGG/CDMGG/CO
Наименование характеристики
MGG/IFMGG/IDMGG/IO
MGG/IFA MGG/IDA MGG/IOA
Диаметр условного прохода (Ду)от 15 до 400от 200 до 800от 15 до 200
MGG/CS
MGG/IS
MGG/ISA
от 15 до 100
Диапазон измерений объемного
расхода жидкости, м
3
/ч
от 0,19 до
3166,0
от 33,90 до
12666,90
от 0,19 до
593,0
от 0,19 до
333,0
Пределы допускаемой
относительнойпогрешности
измерений объёма и объёмного
расхода (в диапазоне скорости
потока от 0,3 до 7,0 м/с), %
251,644
Цена младшего разряда
индикатора при измерении
объема, м
3
Давление измеряемой среды, МПа,
не более
Диапазон температур измеряемой
среды, °С
* – по специальному заказу
Лист № 4
Всего листов 6
Значение
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
- напряжение постоянного тока, В
999999999
Выходные сигналы:
- частотный, Гц
- импульсный, имп/с
- токовый, мА
160
70
240
Таблица 5 – Основные технические характеристики
Наименование характеристики
Габаритные размеры электронного преобразователя
раздельного типа, мм, не более
- длина
-ширина
-высота
Габаритные размеры первичного преобразователя расхода, мм
не более
- длина
-ширина
-высота
800
1015
1120
+
20
220
-
110
50/60
от 3,6 до 36
20
Потребляемая мощность, Вт, не более
Ёмкость цифрового отсчетного устройства объема
жидкости, м
3
от 1 до 5000
от 0 до 5000
от 0 до 10
от 4 до 20
100
3
Длина кабеля между ППР и ЭП, м, не более
Масса ЭП, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от -10 до +60
от 5 до 70
от 84 до 107
10
50000
Знак утверждения типа
наносится на табличку ППР и ЭП фотохимическим методом или методом лазерной гравировки,
а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Паспорт
1 экз.
Комплект монтажных и запасных частей
по заказу
Соединительный кабель (при раздельном
исполнении, по запросу с указанием длины)
1 шт.
Обозначение
МП 208-017-2019
Таблица 6 – Комплектность средства измерений
Наименование
Расходомер электромагнитный MGG
Методика поверки
Руководство по эксплуатации
Количество
1 шт.
1 экз.
1 экз.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 208-017-2019 «Расходомеры электромагнитные MGG
(интеллектуальные). Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2019 г.
Основное средство поверки:
- рабочий эталон 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом
Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,19
до 4000,0 м
3
/ч, пределы допускаемой относительной погрешности измерений ±0,1 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений и на
электронный преобразователь, согласно схеме пломбировки
Сведения ометодиках (методах)измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам
электромагнитным MGG (интеллектуальным)
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы Kai Feng Weili Flow Instrument Co., LTD, Китай
Изготовитель
Kai Feng Weili Flow Instrument Co., LTD, Китай
Адрес: 475000, No. 6th Northern Industrial Park, Kaifeng, Henan, China
Тел./факс: +86 371 2362 1766
E-mail:
Web-сайт:
Заявитель
Закрытое акционерное общество «Пермский центр по АСУ» филиал по разработке и
внедрению АС ОДУ (ЗАО «Пермский центр по АСУ» филиал АС ОДУ)
ИНН 5904028288
Адрес: 614007, г. Пермь, ул. Николая Островского, д. 65
Тел./факс: +7 (342) 216-80-86, 216-01-33 / +7 (342) 216-83-60
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14918-95 | Расходомеры-счетчики вихревые | PhD | Фирма "Engineering Measurements Company" ("EMCO"), США | 3 года - для воды; 4 года - для пара; 5 лет - для газа | Перейти |
| 14506-95 | Расходомеры ультразвуковые | SONOFLO мод. SONO 4100/3000, SONO 3300/3000, SONO 3110/3000 | Фирма "Danfoss A/S", Дания | 4 года | Перейти |
| 14071-94 | Расходомеры массовые | RHM | Фирма "Bopp & Reuther Messtechnik GmbH", Германия | 1 год | Перейти |
| 26133-03 | Расходомеры-счетчики вихревые | Ирга-РВ | ООО "Глобус", г.Белгород | 4 года | Перейти |
| 17858-11 | Преобразователи расхода электромагнитные | ПРЭМ | ООО "Теплоком-Производство", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
