Приложение к свидетельству № 75618
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка для поверки рулеток BMG 3000
Назначение средства измерений
Установка для поверки рулеток BMG 3000 (далее установка), предназначена для
измерений общей длины и длины отдельных интервалов шкалы измерительных лент рулеток.
Описание средства измерений
Принцип действия установок основан на сличении шкалы измерительных лент рулеток с
инкрементной шкалой установки. Для этого длину интервалов измерительной ленты рулетки по
показаниям на мониторе сравнивают с показаниями электронного блока установки.
Установка состоит из направляющих, с установленной инкрементной энкодерной
системой с линейной шкалой, каретки с камерой и монитором, электронного блока и
программного обеспечения «RSF 7x5». При позиционировании с помощью каретки, камера
захватывает изображение шкалы и передает его на монитор.
Для обеспечения необходимого измерительного усилия в состав установки входит набор
грузов. Номинальная масса грузов – 0,5; 1,5 и 3,0 кг.

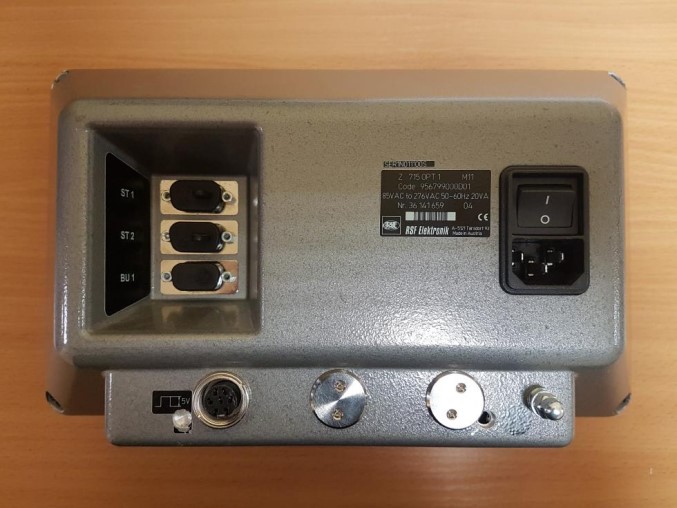

Общий вид установки приведен на рисунке 1.
Рисунок 1 – Общий вид установки
Пломбирование осуществляется путем нанесения краски, препятствующей вскрытию
электронного блока.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 2 – Схема пломбировки установки
Программное обеспечение
Установка работает со встроенным программным обеспечением «RSF 7x5» (далее ПО
RSF 7x5).
Идентификация ПО «RSF 7x5» происходит путем сравнения данных технической
документации с информацией на электронном блоке в меню «Option».
ПО «RSF 7x5» предназначено для получения измерительной информации, ее
дальнейшей обработки и выведения показаний на электронном блоке.
ПО соответствует низкому уровню защиты от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик было учтено влияние программного
обеспечения.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
RSF 7x5
V1.09
Метрологические и технические характеристики
Основные метрологические и технические характеристикиустановки, включая
показатели точности, представлены в таблицах 2-3.
Места пломбировки
Лист № 3
Всего листов 5
±0,1
Значение
от 0,1 до 3000
0,005
Таблица 2 – Метрологические характеристики
Наименование
Диапазон измерений длины, мм
Дискретность отсчета, мм
Пределы допускаемой абсолютной
погрешности измерений длины, мм
280
120
170
Значение
220
±
22
180
25
125
2500
12
Таблица 3 – Основные технические характеристики
Наименование
Напряжение питания, В
Габаритные размеры, мм, не более:
- электронного блока:
- длина
- ширина
- высота
- монитора:
- длина
- ширина
- высота
Время наработки на отказ, ч, не менее
Средний срок службы, лет
Условия эксплуатации:
- диапазон температур окружающего воздуха,
°
С
- относительная влажность воздуха, %, не более
- диапазон атмосферного давления, мм рт. ст.
20±3
80
760±20
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
Количество
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплектность установки
Наименование
Установка для поверки рулеток BMG 3000,
зав. № 253656, в составе:
- направляющие;
- электронный блок;
- каретка с камерой;
- монитор;
- кабель питания;
- соединительный кабель;
- набор грузов;
- комплект прижимных винтов
Установка для поверки рулеток BMG 3000.
Руководство по эксплуатации
Блокэлектронный.Руководствопо
эксплуатации
Методика поверки
МП 2511/0003-2019
1 экз.
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МП 2511/0003-2019 «ГСИ. Установка для поверки рулеток BMG
3000.Методикаповерки»,разработанному иутвержденному ФГУП«ВНИИМим.
Д.И. Менделеева» 28 февраля 2019 г.
Основные средства поверки:
- лента измерительная 3 разряда по Государственной поверочной схеме для средств
измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
согласно приказу № 2840 Федерального агентства по техническому регулированию и
метрологии от 29 декабря 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установке для
поверки рулеток BMG 3000
Государственная поверочная схема для средств измерений длины в диапазоне от
1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм согласно приказу № 2840
Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.
Техническая документация фирмы «Feinmess Suhl GmbH», Германия.
Изготовитель
Фирма «Feinmess Suhl GmbH», Германия
Адрес: Pfütschbergstraße 11 D-98527 Suhl
Телефон: +49 (0) 3681/381-0
Факс: +49 (0) 3681/381-105
Web-сайт:
Заявитель
Обществосограниченнойответственностью«Уральскиелокомотивы»
(ООО «Уральские локомотивы»)
Адрес: 624093, Свердловская обл., г. Верхняя Пышма, ул. Парковая, д. 36
Телефон: +7 (343) 379-41-59
Факс: +7 (343) 379-41-09
Web-сайт:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательскийинститут метрологии им.Д.И. Менделеева»
(«ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт
:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
