Номер госреестра:
76666-19
Наименование СИ:
Уровнемеры
Обозначение типа:
ЭРИС-630MS
Производитель:
ООО "ЭРИС", г.Чайковский
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75614
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры ЭРИС-630MS
Назначение средства измерений
Уровнемеры ЭРИС-630MS предназначены для контактного измерения уровня жидкости
и уровня раздела сред двух жидкостей.
Описание средства измерений
Принцип действия уровнемеров ЭРИС-630MS основан на магнитострикционном
эффекте. Электронным блоком подаётся импульс, создающий перпендикулярное магнитное
поле по всей длине волновода. Начинается отсчёт времени. В месте нахождения поплавка с
постоянным магнитом возникает импульс упругой деформации, который отражается в сторону
электронного блока. На конце волновода находится пьезокерамический преобразователь,
преобразующий механические колебания отраженного импульса в электрический сигнал. В
момент регистрации отраженного импульса отсчёт времени заканчивается. Измеренный
интервал времени пропорционален расстоянию до поплавка. Уровень продукта определяется
как разность значения высоты установки уровнемера и измеренного расстояния.
Уровнемеры ЭРИС-630MS состоят из следующих функциональных блоков:
-
чувствительного элемента (ЧЭ), который представляет собой жесткий или гибкий
волновод;
-
поплавка с магнитом;
-
электронного блока (ЭБ), выполняющего формирование импульсов, измерение
интервала времени и по измеренному значению расстояния до поверхности и значению базовой
высоты резервуара вычисляющего уровень, либо уровень раздела двух сред. ЭБ может иметь
показывающее устройство (ПУ) в виде LCD или LED экрана.
Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый
сигнал от 4 до 20 мА) и цифровом виде (протокол HART/UART с поддержкой ModBus).
Уровнемеры ЭРИС-630MS могут быть установлены в выносную уровнемерную камеру
или на поплавковый магнитный указатель уровня. В последнем случае работа осуществляется
от поплавка указателя уровня.
Уровнемеры ЭРИС-630MS имеют модификации НС и N, которые отличаются
значениями пределов допускаемой основной погрешности измерений уровня и методом ее
нормирования.
Общий вид уровнемеров ЭРИС-630MS представлен на рисунке 1.
Пломбирование уровнемеров ЭРИС-630MS не предусмотрено.
а) жесткий волновод с ПУб) гибкий волновод с ПУ
Лист № 2
Всего листов 6

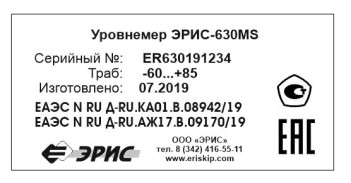

д) информационная табличка
Рисунок 1 − Общий вид уровнемеров ЭРИС-630MS
Программное обеспечение
Встроенное программное обеспечение (ПО) уровнемеров ЭРИС-630MS реализует
функции расчёта расстояния до поверхности среды и уровня раздела двух сред, уровня, цифро-
аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод
данных через цифровой интерфейс, в том числе на показывающее устройство ЭБ.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
RV-MS/H4.7.9a
не ниже 47.9
0xB017
CRC16
Уровень защиты от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с Р 50.2.077-2014.
в) жесткий волновод без ПУг) гибкий волновод без ПУ
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Значение
Наименование характеристики
с жёстким ЧЭс гибким ЧЭ
/НС/N /НС/N
150 –600 –150 –600 –
(М), мм
Диапазон длин (Lчэ), изготавливаемых ЧЭ, мм*
660066001610020100
Нижняя и верхняя зона нечувствительности, мм, не менее 50
Диапазон измерений уровня и уровня раздела двух сред
L
чэ
– (L
н
+L
в
)**
±0,06-±0,1-
±0,2
±0,01
Пределы допускаемой основной абсолютной погрешности
измерений уровня и уровня раздела двух сред при длине±3,5-±5-
ЧЭ до 5 м включ., мм
Пределыдопускаемойосновнойотносительной
погрешности измерений расстояния (уровня) и уровня±0,07-±0,1-
раздела двух сред при длине ЧЭ св. 5 м, %
Пределы допускаемой дополнительной абсолютной
погрешности измерений уровня и уровня раздела двух сред
при длине ЧЭ до 5 м включ., вызванной изменением±3-±5-
температуры окружающей среды от (20 ± 5) °С, на каждые
10 °С, мм
Пределы допускаемойдополнительнойотносительной
погрешности измерений уровня и уровня раздела двух сред
при длине ЧЭ св. 5 м, вызванной изменением температуры
окружающей среды от (20 ± 5) °С, на каждые 10 °С, %
Пределы допускаемой основной приведенной погрешности
измерений уровня и уровня раздела двух сред от диапазона-±0,2-±0,2
измерений, %
Пределы допускаемой дополнительной приведенной
погрешности измерений уровня и уровня раздела двух сред
отдиапазонаизмеренийвызваннойизменением-±0,025-±0,025
температуры окружающей среды от (20 ± 5) °С, на каждые
10 °С,%
Пределы допускаемой дополнительной приведенной к
диапазонувыходноготоковогосигнала(4-20мА)
погрешностипреобразования значенияуровня в
стандартный токовый выходной сигнал, %
Пределыдопускаемойдополнительнойпогрешности
преобразования значения уровня в стандартный токовый
выходной сигналприизменениитемпературы
окружающей среды от (20 ± 5) °С на каждые 10 °С, %
___________
*- ЧЭ изготавливается длиной в соответствии с заказом
**- Lчэ, Lн, Lв – длина ЧЭ, нижней и верхней зоны нечувствительности соответственно
Лист № 4
Всего листов 6
Таблица 3 – Технические характеристики
Наименование характеристикиЗначение
Тип показывающего устройства LCD / LED
Напряжение питания постоянного тока, В от 12,0 до 36,0
Потребляемая мощность, Вт, не более 3,0
Выходной аналоговый сигнал, мА от 4 до 20
Выходной цифровой сигналHART/UART с поддержкой
ModBus
Плотность измеряемой среды, не менее, кг/м
3
330
Давление измеряемой среды, МПа, не более 42
Температура измеряемой среды, °С от -60 до +450
Габаритные размеры электронного блока, не более, мм
- высота125
- ширина150
- длина150
Масса уровнемера, кг, не более80
Условия эксплуатации:
-
температура окружающей среды, °Сот -60 до +85**
-
относительная влажность при 35 °С, % до 95
-
атмосферное давление, кПаот 84 до 106,7
Средний срок службы, лет, не менее 12
___________
*- в соответствии с заказом
**- LCD-дисплей функционирует при температуре от минус 20 до плюс 85 °С
окружающей среды.
При минус 20 °С исчезает индикация на дисплее, дисплей восстанавливает
работоспособность при возвращении температуры в указанные пределы. При температуре
ниже минус 20 °С для считывания результата измерений используется токовый выход либо
выходной цифровой сигнал.
Знак утверждения типа
наносят на информационную табличку на корпусе уровнемера ЭРИС-630MS методом
фотохимического травления или лазерной гравировкой и на титульный лист паспорта и
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 экз.**
1 экз.
1экз.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Уровнемер ЭРИС-630MS
Монтажный комплект*
Руководство по эксплуатации
Методика поверкиМП 208-011-2019
Паспорт
_______
* - поставляется в соответствии с заказом
** - допускается поставлять один экземпляр РЭ в один адрес отгрузки
Лист № 5 Trial
листов 6
Поверка
осуществляется по документу МП 208-011-2019 «ГСИ. Уровнемеры ЭРИС-630MS. Методика
поверки», утверждённому ФГУП «ВНИИМС» 05.04.2019 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с
диапазоном измерений не менее диапазона поверяемого уровнемера;
-
калибратор процессов многофункциональный FLUKE-726 (регистрационный номер
52221-12);
-
рабочий эталон 1-го и 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным
диапазону поверяемого уровнемера и пределами абсолютной погрешности не превышающим
1/3 от основной погрешности поверяемого уровнемера; ;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт уровнемера и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам
ЭРИС-630MS
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости»
ТУ 4214-006-56795556-2016 «Уровнемеры ЭРИС-630. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 5920017357
Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная 8/25
Телефон/факс: +7 (34241) 6-55-11
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
