Номер госреестра:
76651-19
Наименование СИ:
Трансформаторы тока
Обозначение типа:
АМТ
Производитель:
Фирма "Trench Germany GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «14» декабря 2020 г. № 2092
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока АМТ
Назначение средства измерений
Трансформаторы тока АМТ (далее – трансформаторы) предназначены для передачи
сигналов измерительной информации средствам измерений и (или) устройствам защиты,
автоматики и управления в электрических сетях переменного тока промышленной частоты.
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, то есть на создании электродвижущей силы (далее – ЭДС)
переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в
магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю
нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического
тока, пропорционального первичному току.
Трансформаторы предназначены для установки в комплектные распределительные
устройства элегазовые (далее – КРУЭ) внутренней и наружной установки и являются
комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток.
Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные
обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних
электродах. Выводы вторичных обмоток присоединены к проходным контактам на боковой
поверхности корпуса, смонтированным на клеммной колодке, крышка которой пломбируется для
предотвращения доступа к клеммам.
Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения
элегазом. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза.
Для обеспечения безопасности при повышении давления свыше допустимых значений
предусмотрен предохранительный клапан с разрывной мембраной.
Общий вид трансформаторов представлен на рисунках 1-3. Места пломбирования от
несанкционированного доступа представлены на рисунке 1.

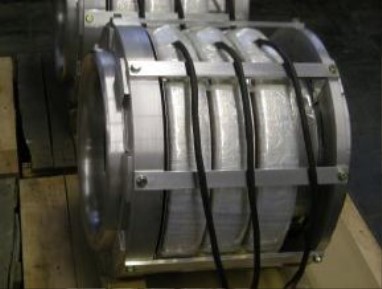

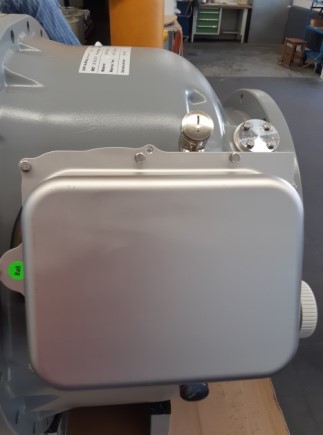

Рисунок 1 – Общий вид трансформаторов АМТ-123/3-5, АМТ-145/3-5, АМТ-123/3-6,
АМТ-145/3-6 с указанием мест пломбирования от несанкционированного доступа
Места
пломбирования
2

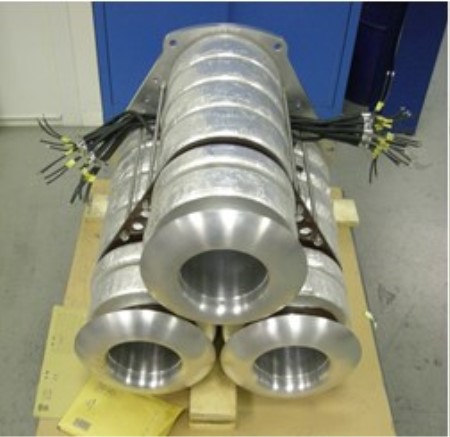

Рисунок 2 – Общий вид трансформаторов модификаций АМТ-170/1; АМТ-245/1

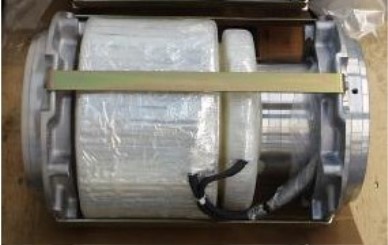

Рисунок 3 – Общий вид трансформаторов модификации АМТ-C73263-A93
Рисунок 4 – Структура условного обозначения трансформаторов модификаций
АМТ-123/3-5; АМТ-123/3-6; АМТ-145/3-5; АМТ-145/3-6; АМТ-170/1;
АМТ-245/1
Трансформаторы выпускаются в модификациях, отличающихся наибольшими рабочими
напряжениями,габаритнымиразмерамиимассой.Структураусловногообозначения
модификаций трансформаторов приведена на рисунках 4 и 5.
АМТ
-
ХХХ
/Х-Х
Обозначение в зависимости от габаритных размеров и массы:
1 или 3-5 или 3-6
Обозначение в зависимости от наибольшего рабочего напряжения:
123 для U
н.р
=126 кВ;
145 для U
н.р
=145 кВ;
170 для U
н.р
=170 кВ;
245 для U
н.р
=245 кВ.
Тип трансформаторов
АМТ
-
C73263-A93
Обозначение спецзаказа
Тип трансформаторов
Рисунок 5 – Структура условного обозначения трансформаторов модификации
AMT-C73263-A93
Программное обеспечение
отсутствует.
3
Метрологические и технические характеристики
Характеристика
от 2,5 до 100
от 2,5 до 100
Таблица 1 – Метрологические характеристики
Значение для модификации
АМТ-АМТ-
АМТ-
123/3-5
110
126
АМТ-
145/3-5
110
145
АМТ-AMT-C73263-
245/1 A93
220 330; 500
252 362; 550
123/3-6 145/3-6
АМТ-170/1
110 110 110; 150
126 145 126; 170
от 200 до 4000
1; 5
0,2; 0,2S; 0,5; 0,5S; 1
5P; 10P
0,2; 0,2S; 0,5; 0,5S; 1
5P; 10P; 5PR; 10PR; TPX; TPY; TPZ
от 2,5 до 100
от 2,5 до 100
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Классточностивторичныхобмотокпо
ГОСТ 7746-2015:
- для измерений и учета
- для защиты
Классточностивторичныхобмотокпо
ГОСТ Р МЭК 61869-2-2015:
- для измерений и учета
- для защиты
Номинальная вторичная нагрузка с индуктивно-
активнымкоэффициентоммощности
cos φ
2
=0,8 для обмоток с классами точности по
ГОСТ 7746-2015, В·А:
- для измерений и учета
- для защиты
Номинальная вторичная нагрузка с индуктивно-
активнымкоэффициентоммощности
cos φ
2
=0,8 для обмоток с классами точности по
ГОСТ Р МЭК 61869-2-2015, В·А:
- для измерений и учета
- для защиты с классами точности 5P; 10P; 5PR;
10PR
4
Характеристика
от 10 до 40
от 5 до 15
от 5 до 15
Продолжение таблицы 1
Значение для модификации
АМТ-
123/3-5
АМТ-
145/3-5
АМТ-АМТ-
123/3-6145/3-6
АМТ-170/1
АМТ-AMT-C73263-
245/1 A93
Номинальный коэффициент безопасности приборов,
вторичных обмоток для измерений
Номинальнаяпредельнаякратностьвторичных
обмоток для защиты с классами точности по
ГОСТ 7746-2015
Номинальнаяпредельнаякратностьвторичных
обмоток для защиты с классами точности 5P; 10P;
5PR; 10PR по ГОСТ Р МЭК trial-2-2015 Номинальная
частота переменного тока, Гц
50; 60
Характеристика
AMT-C73263-A93
У3 (от -30 до +55)
Таблица 2 – Основные технические характеристики
АМТ-123/3-5;
АМТ-145/3-5
680×900
666
Значение для модификации
АМТ-123/3-6;АМТ-170/1;
АМТ-145/3-6 АМТ-245/1
710×1130 350×510
790400
630×760
600
Габаритные размеры (диаметр×длина), мм, не более
Масса, кг, не более
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (диапазон рабочих температур,
С)
Средняя наработка на отказ, ч
Срок службы, лет
50100000
30
5
Знак утверждения типа
наносится на табличку с техническими данными трансформаторов методом наклейки и на
титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность трансформаторов
Наименование
Трансформатор тока АМТ
Паспорт
Методика поверки
Обозначение
--
ИЦРМ-МП-082-20
Количество
1 шт.
1 экз.
1 экз.*
* - для трансформаторов с обмотками с классами точности по ГОСТ Р МЭК 61869-2-2015
Поверка
осуществляется по документам:
ГОСТ 8.217-2003«Государственная система обеспечения единства измерений(ГСИ).
Трансформаторы тока.Методикаповерки»(дляобмотоксклассамиточностипо
ГОСТ 7746-2015); ИЦРМ-МП-082-20 «Трансформаторы тока АМТ. Методика поверки»,
утвержденному ООО «ИЦРМ» 18.05.2020 г. (для обмоток с классами точности по
ГОСТ Р МЭК 61869-2-2015).
Основные средства поверки:
Для поверки по ГОСТ 8.217-2003:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -
3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный trial в Федеральном информационном
фонде 34915-07);
для поверки по ИЦРМ-МП-082-20:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -
3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном
фонде 34915-07);
-анализатортрансформаторовтокаCT Analyzer(регистрационныйномерв
Федеральном информационном фонде 40316-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока АМТ
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ).
Трансформаторы тока. Методика поверки
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные
требования к трансформаторам тока
Техническая документация изготовителя
6
Изготовитель
TRENCH Germany GmbH, Германия
Адрес: Nurnberger Strasse 199, 96050 Bamberg, Germany
Телефон: +49-951-1803-0
Факс: +49-951-1803-325
Web-сайт: www.trenchgroup.com
Заявитель
Общество с ограниченной ответственностью «Сименс Нефтегаз и Энергетика» (ООО
«Сименс Нефтегаз и Энергетика»)
ИНН 9705141494
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9, эт/пом/ком 4/I/33
Телефон: +7 (495) 223-37-20
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
