Номер госреестра:
76644-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
JDQXF
Производитель:
Фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75590
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения JDQXF
Назначение средства измерений
Трансформаторы напряжения JDQXF (далее - трансформаторы) предназначены для
масштабного преобразования напряжения переменного тока, передачи сигналов измерительной
информации средствам измерений и устройствам защиты и управления в электрических сетях
переменного тока промышленной частоты классов напряжения 110, 220, 330, 500 кВ.
Описание средства измерений
Принцип действия трансформаторов основан на явлении взаимной индукции в обмотках,
намотанныхнаодинсердечник.Трансформаторыпредставляютсобоймасштабные
преобразователи индуктивного типа, размещенные в баке, заполненном элегазом.
Трансформаторы имеют первичную обмотку и от одной до пяти вторичных
измерительных и/или защитных обмоток. Сердечники вторичных обмоток трансформаторов
изготовлены в виде замкнутых квадратов, набранных из листов электротехнической стали. Бак
трансформаторов напряжения, в котором помещена активная часть трансформаторов,
изготовлен из алюминия. Плотность элегаза в баке контролируется монитором плотности.
Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной
мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая
расположена на боковой поверхности корпуса трансформаторов. Крышка контактной коробки
пломбируется.
Трансформаторы изготавливаются в следующих исполнениях, отличающихся классом
напряжения, габаритными размерами и массой: JDQXF-110; JDQXF-220; JDQXF-330;
JDQXF-500.
Общий вид трансформаторов представлен на рисунках 1 – 4. Схема пломбировки от
несанкционированного доступа представлена на рисунках 1 – 4.

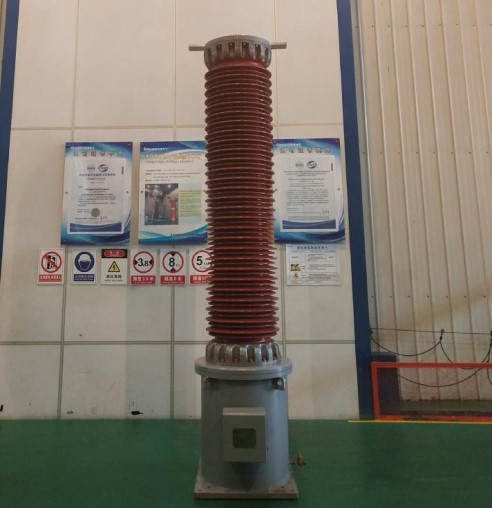

Рисунок 1 – Общий вид трансформаторов исполнения JDQXF-110 с указанием места
пломбирования от несанкционированного доступа
Место
пломбировки
Лист № 2
Всего листов 6

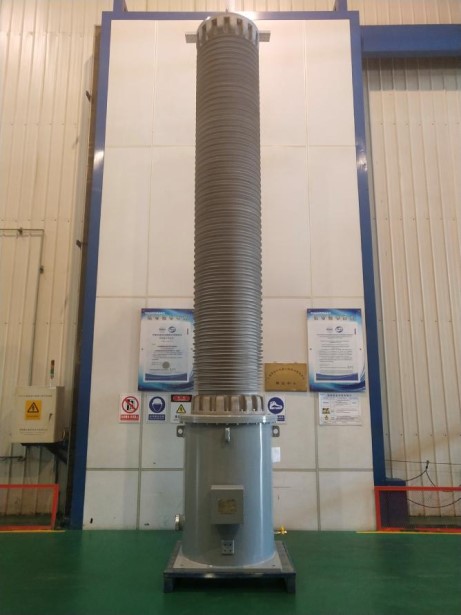

Рисунок 2 – Общий вид трансформаторов исполнения JDQXF-220 с указанием места
пломбирования от несанкционированного доступа

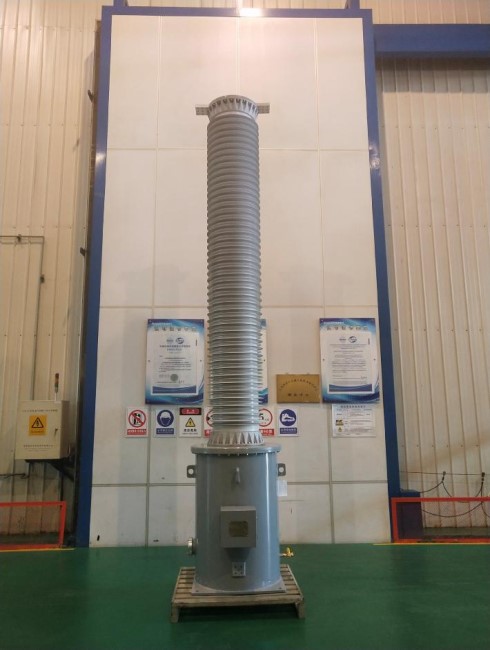

Рисунок 3 – Общий вид трансформаторов исполнения JDQXF-330 с указанием места
пломбирования от несанкционированного доступа
Место
пломбировки
Место
пломбировки
Лист № 3
Всего листов 6
Рисунок 4 – Общий вид трансформаторов исполнения JDQXF-500 с указанием места
пломбирования от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические характеристики трансформаторов приведены в таблице 1. Основные
технические характеристики трансформаторов приведены в таблице 2.
100/√3
100
0,2; 0,5
Наименование характеристики
Таблица 1 – Метрологические характеристики трансформаторов
Значение характеристики для исполнения
JDQXF-110JDQXF-220JDQXF-330JDQXF-500
110220330500
110/√3220/√3330/√3500/√3
126/√3252/√3363/√3525/√3
Класс напряжения
Номинальное напряжение первичной
обмотки, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение основных
вторичных обмоток, В
Номинальноенапряжение
дополнительной вторичной
обмотки, В
Классыточностиосновных
вторичных обмоток для измерений по
ГОСТ 1983-2015
Место
пломбировки
Лист № 4
Всего листов 6
3P; 6P
от 5 до 20 включ.
от 10 до 100 включ.
от 5 до 20 включ.
от 5 до 100 включ.
Продолжение таблицы 1
Значение характеристики
JDQXF-220JDQXF-330JDQXF-500
Наименование характеристики
JDQXF-110
Классыточностидополнительной
вторичной обмотки для защиты по
ГОСТ 1983-2015
Номинальнаямощностьосновных
вторичных обмоток, В∙А, при их
суммарной нагрузке при
коэффициенте мощности от 0,5 до 1
(нагрузка типа I по ГОСТ 1983-2015)
Номинальнаямощностьосновных
вторичных обмоток, В∙А, при их
суммарной нагрузке при
коэффициенте мощности0,8
(нагрузка типа II по ГОСТ 1983-2015)
Номинальнаямощностьосновных
вторичных обмоток, В∙А, при их
суммарной нагрузке при
коэффициенте мощности от 0,5 до 1
(нагрузка типа I по ГОСТ 1983-2015)
Номинальная мощность
дополнительной вторичной обмотки,
В∙А, при их суммарной нагрузке при
коэффициенте мощности0,8
(нагрузка типа II по ГОСТ 1983-2015)
Предельная мощность, В∙А
Номинальная частота, Гц
1000
50; 60
JDQXF-220
JDQXF-330
JDQXF-500
1900
1220
1130
6050
УХЛ1 (от -60 до + 45)
Таблица 2 – Основные технические характеристики трансформаторов
Наименование характеристики
JDQXF-110
Значение характеристики
Масса, кг, не более4508001300
Габаритные размеры, мм, не более:
- ширина7509601080
- длина6808801000
- высота 2100 36004900
Климатическое исполнение и
категорияразмещенияпо
ГОСТ 15150-69 (в диапазоне рабочих
температур, °С)
Средняя наработка на отказ, ч482000
Средний срок службы, лет 30
Знак утверждения типа
наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной
документации – типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
1 шт.
Количество
Таблица 3 – Комплектность трансформаторов
НаименованиеОбозначение
JDQXF-110
JDQXF-220
1 экз.
1 экз.
Трансформатор напряжения JDQXF
*
JDQXF-330
JDQXF-500
Руководство по эксплуатации0SY.412.006SM
Паспорт -
_
__
_
__
_
__
_
*
Обозначение изменяется в зависимости от заказа.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
-
трансформатор напряжения измерительный эталонный NVOS (регистрационный
номер в Федеральном информационном фонде 32397-12);
-
приборэлектроизмерительныйэталонныймногофункциональный
«Энергомонитор-3.1 КМ» (регистрационный номер в Федеральном информационном фонде
52854-13);
-
магазиннагрузокМР3025(регистрационныйномервФедеральном
информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения JDQXF
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
Изготовитель
Фирма «Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.», Китай
Адрес: No.5 West Huimin Road, Economic Development Zone, Rugao, Jiangsu Province,
China
Телефон: +86 (513) 87303636
Факс: +86 (513) 87303599
Заявитель
Общество с ограниченной ответственностью «СертПромТест»
(ООО «СертПромТест»)
ИНН 7722737533
Адрес: 115114, г. Москва, ул. Летниковская, д.10, стр.2
Юридический адрес: 109147, г. Москва, ул. Марксистская, дом 3, строение 3, подвал,
помещение III, комната 7
Телефон: +7 (499) 346-20-85
E-mail:
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
