Источники питания программируемые модульные PSB 1200A, ГРСИ 76633-19
Номер госреестра:
76633-19
Наименование СИ:
Источники питания программируемые модульные
Обозначение типа:
PSB 1200A
Производитель:
ООО "Профигрупп", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75579
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания программируемые модульные серии PSB 1200A
Назначение средства измерений
Источники питания программируемые модульные серии PSB 1200A (далее – источники
питания) предназначены для воспроизведения стабилизированных значений постоянного
напряжения и силы постоянного тока.
Описание средства измерений
Источники питания состоят из блока базового PSB 1200A и устанавливаемых в него
модулей питания PSM 3010A, PSM 7504A, к которым осуществляется подключение нагрузки.
Принцип действия источников питания основан на преобразовании переменного сетевого
напряжения в постоянное стабилизированное напряжение, обеспечивающее функционирование
установленных модулей питания, которые осуществляют воспроизведение и измерение
задаваемых пользователем значений напряжения и силы постоянного тока на выходе. При
установке в блок базовый PSB 1200A модулей питания одного типа возможна работа при
последовательном или параллельном соединении модулей питания. Модули питания
PSM 3010A, PSM 7504A различаются значениями верхних пределов диапазонов напряжения и
силы тока (в обозначении первые две цифры указывают максимальное напряжение в вольтах,
третья и четвертая цифры – максимальную силу тока в амперах). В блок базовый PSB 1200A
может быть установлено от одного до четырех модулей питания. Общий вид источников
питания с указанием места нанесения знака утверждения типа и знака поверки, а также места
пломбирования от несанкционированного доступа показаны на рисунке 1.
место пломбирования (стикер)
место нанесения знака утверждения типа и знака поверки

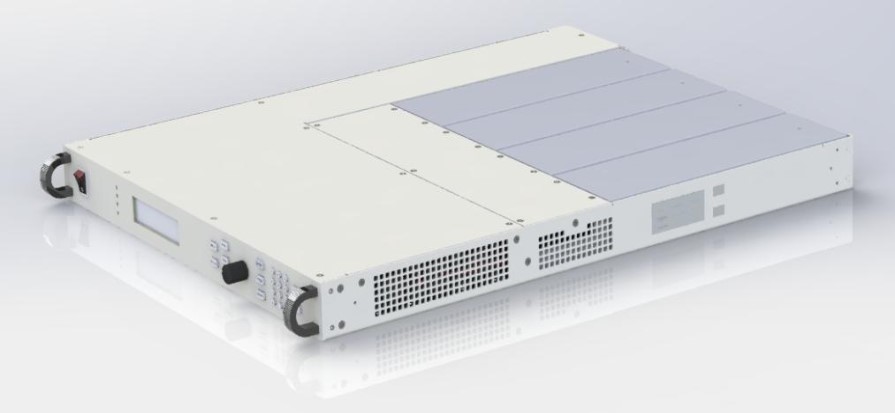

Рисунок 1 – Общий вид источников питания
Слоты для установки
модулей питания
Блок
базовый
4
3
2
1
Лист № 2
Всего листов 4
Управление режимами работы, регулировка напряжения и силы тока производится
вручную с лицевой панели либо дистанционно через интерфейсы USB, Ethernet.
Нагрузка подключается к контактным клеммам на задней панели модулей питания.
Номерслота,значенияустановленныхиизмеряемыхвеличинотображаютсяна
жидкокристаллическом дисплее блока базового.
Программное обеспечение
Установленное на микроконтроллере блока базового программное обеспечение служит
для управления режимами работы источников питания, его метрологически значимая часть
предназначена для задания и измерения значений величин. Уровень защиты программного
обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование
Номер версии (идентификационный номер)
PSB 1200A Firmware
не ниже 1.1
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Наименование характеристики
Таблица 2 – Метрологические характеристики
Модули питания
PSM 3010APSM 7504A
Диапазон воспроизведения и измерения напряжения, В
Дискретность установки напряжения, В
Диапазон воспроизведения и измерения силы тока, А
Дискретность установки силы тока, А
Максимальная выходная мощность в нагрузке, Вт
от 0,1 до 30
0,01
от 0,1 до 10
0,01
300
от 1 до 75
0,1
от 0,1 до 4
0,01
300
±(0,1·10
-2
∙U+0,03) ±(0,1·10
-2
∙U+0,07)
±(0,1·10
-2
∙U+0,035) ±(0,1·10
-2
∙U+0,06)
-
-
±(0,15·10
2
∙I+0,06) ±(0,15·10
2
∙I+0,06)
Пределы допускаемой абсолютной погрешности
воспроизведения постоянного напряжения U, В
Пределы допускаемой абсолютной погрешности
измерения постоянного напряжения U, В
Пределы допускаемой абсолютной погрешности
воспроизведения силы постоянного тока I, А
Пределы допускаемой абсолютной погрешности
измерения силы постоянного тока I, А
-
-
±(0,15·10
2
∙I+0,03) ±(0,15·10
2
∙I+0,03)
±4±8
±16±40
±1±1
±6±6
515
Нестабильность выходногонапряжения при изменении
напряжения питания впределах (220±22)В,мВ, не более
Нестабильность выходного напряжения при изменении
силы тока нагрузки от 10 до 90 %, мВ, не более
Нестабильность выходной силы тока приизменении
напряжения питания впределах (220±22)В,мА,не более
Нестабильность выходной силы тока при изменении
напряжения на нагрузке от 10 до 90 %, мА, не более
Уровень (скз) пульсаций и шумов напряжения, мВ,
не более
Уровень (скз) пульсаций и шумов силы тока, мА,
не более
66
Лист № 3
Всего листов 4
50 ±3
220 ±22
1400
350
11,0
1,2
426
45
592
Таблица 3 – Основные технические характеристики
Частота однофазной сети питания, Гц
Напряжение однофазной сети питания, В
Максимальная потребляемая мощность, Вт, не более
блок базовый с 4-мя модулями питания
один модуль питания
Масса, кг, не более
блок базовый без модулей питания
модуль питания
Габаритные размеры блока базового, мм
ширина
высота
глубина
Рабочие условия применения
температура окружающего воздуха, °C
относительная влажность воздуха, %
от 10 до 35
до 80
Знак утверждения типа
наносится на верхней панели корпуса блока базового PSB 1200A в виде наклейки и на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 4.
Модули питания PSM 3010A, PSM 7504A
1 шт.
1 шт.
Таблица 4 – Комплектность источников
Наименование и обозначение
Блок базовый PSB 1200A
Кол-во
1 шт.
от 1 до 4 шт.
по заказу
ПГЯК.436718.001РЭ. Источники питания программируемые модульные
серии PSB 1200A. Руководство по эксплуатации
ПГЯК.436112.001ПС. Источники питания программируемые модульные
серии PSB 1200A. Паспорт
Методика поверки PSM 3010-7504/МП-2019
1 шт.
Поверка
осуществляетсяподокументуPSM3010-7504/МП-2019«ГСИ.Источникипитания
программируемые модульные серии PSB 1200A. Методика поверки», утвержденному
ЗАО «АКТИ-Мастер» 12.08.2019 г.
Основные средства поверки:
- мультиметр цифровой Keithley 2000, регистрационный номер 25787-08;
- мультиметр Keithley DMM6500, регистрационный номер 74286-19;
- мультиметр цифровой Fluke 15B, регистрационный номер 45248-10;
- нагрузка электронная постоянного тока B&K PRECISION серии 85XX модель 8510,
регистрационный номер 49336-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхней панели корпуса блока базового PSB 1200A в виде
наклейки и/или на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к источникам
питания программируемым модульным серии PSB 1200A
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема длясредств измеренийсилы постоянного
электрического тока в диапазоне от 1·10
-16
до 100 А
(
приказ Росстандарта от 01.10.2018 г.
№ 2091)
ПГЯК.436718.001ТУ. Источники питания программируемые модульные серии PSB 1200.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «Профигрупп» (ООО «Профигрупп»)
ИНН 7804311129
Адрес: 195271, г. Санкт-Петербург, Кондратьевский пр., д. 72
Тел.: +7 (812) 702-12-05, факс: +7 (812) 702-12-05
E-mail:
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7 (495) 926-71-70
Web-сайт:
E-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
