Установки переносные учета добываемой скважинной продукции ПУУ ДСП \"Татинтек, ГРСИ 76610-19
Номер госреестра:
76610-19
Наименование СИ:
Установки переносные учета добываемой скважинной продукции
Обозначение типа:
ПУУ ДСП \"Татинтек
Производитель:
ООО "Татинтек", г.Альметьевск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75556
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки переносные учета добываемой скважинной продукции ПУУ ДСП
«Татинтек»
Назначение средства измерений
Установки переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек»
(далее по тексту – ПУУ ДСП) предназначены для автоматизированных измерений массы
скважинной жидкости, а также индикации, регистрации и хранения измеренной и обработанной
информации.
Описание средства измерений
Принцип действия ПУУ ДСП основан на разделении газожидкостного потока продукции
нефтяных скважин на жидкостную и газовую составляющую с помощью малогабаритного
гидроциклонного сепаратора (далее – сепаратора) и последующим определением массы и
массового расхода скважинной жидкости. Измерение массы скважинной жидкости, отделенной
в процессе сепарации, производится кориолисовым счетчиком-расходомером.
ПУУ ДСП состоят из технологического блока и контролируемого пункта «Акира» (далее
по тексту – КП «Акира»).
Технологический блок состоит из сепаратора, линии измерений массы скважинной
жидкости и линии отвода газа. Сепаратор конструктивно выполнен в виде вертикального
цилиндра, состоящего из двух сепарационных емкостей, и предназначен для непрерывного
разделения скважинной жидкости на газовую и жидкостную составляющие для последующего
измерения массы жидкости в линии измерений массы скважинной жидкости. Поддержание
уровняжидкостивсепаратореобеспечиваетсяспомощьюсигнализаторауровня,
установленного в сепараторе, и регулирующего клапана, установленного на линии отвода газа.
КП «Акира» обеспечивает сбор данных со средств измерений (СИ), дистанционный
контроль и визуальное отображение технологических параметров.
В состав ПУУ ДСП входят следующие СИ (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений) и технические средства:
- расходомер-счетчик массовый SITRANS F C (регистрационный № 52346-12);
- датчик давления Метран-55 (регистрационный № 18375-08) или датчик давления
Метран-75 (регистрационный № 48186-11);
- сигнализатор уровня жидкости ультразвуковой;
- ручной пробоотборник;
- манометр для местной индикации давления;
- обратный и регулирующий клапаны.
ПУУ ДСП допускается использовать и в составе групповых замерных установок для
измерений продукции нескольких скважин, используя существующие линии трубопроводов,
систему КИПиА, запорно-регулирующую арматуру и помещения, как при модернизации
старых, так и для создания новых групповых замерных установок.
Общий вид ПУУ ДСП представлен на рисунке 1.
ПУУ ДСП обеспечивает выполнение следующих функций:
- автоматизированное измерение массы (т) и массового расхода (т/ч) скважинной
жидкости;
- автоматизированное измерение объемного расхода (м
3
/ч) скважинной жидкости;
- автоматизированное измерение давления (МПа), температуры (
°
С) и плотности (кг/м
3
)
скважинной жидкости;
- ручной отбор пробы скважинной жидкости;
- регистрацию и хранение результатов измерений.
Лист № 2
Всего листов 4

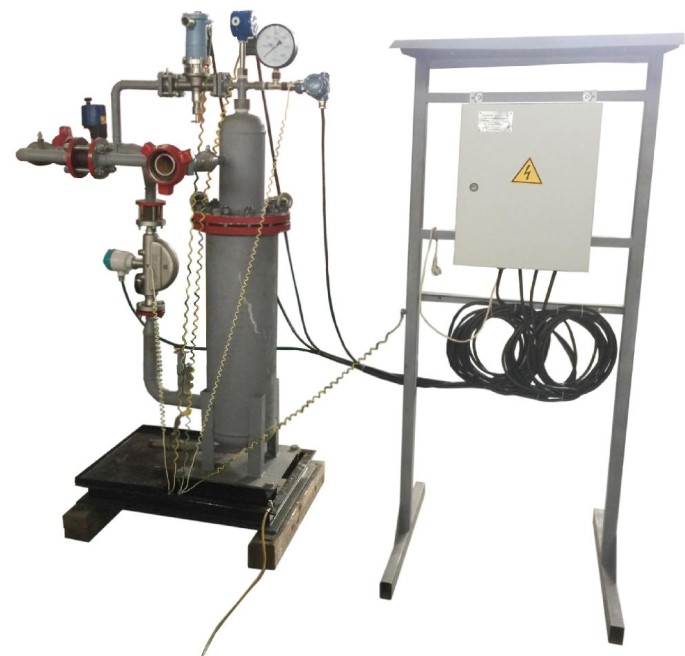

Рисунок 1- Общий вид ПУУ ДСП
Пломбирование ПУУ ДСП от несанкционированного доступа не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) ПУУ ДСП представляет собой встроенное ПО
КП «Акира», которое предназначено для дистанционного контроля и визуального отображения
технологических параметров, сбора данных со СИ и последующей их передачи на станцию
оператора.
Идентификационные данные ПО представлены в Таблице 1.
УровеньзащитыПОПУУДСП«средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО ПУУ ДСП
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы исполняемого кода
Значение
Box
190718
0хF8ED062B
CRC32
Метрологические и технические характеристики
Значение
от 0,1 до 5 (от 2,4 до 120)
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массового расхода, т/ч (т/сут)
Пределыдопускаемойотносительнойпогрешности
измерений массы скважинной жидкости, %
±2,5
Лист № 3
Всего листов 4
Таблица 3 – Основные технические характеристики
Наименование характеристики
Измеряемая среда
Температура измеряемой среды,
°
С
Плотность измеряемой среды, кг/м
3
Значение
скважинная жидкость
от 0 до +70
от 700 до 1200
300
4,0
98
0,2
2
230±23
50±0,4
1
Вязкость кинематическая измеряемой среды, сСт, не более
Давление измеряемой среды, МПа, не более
Объемная доля воды, %, не более
Массовая доля механических примесей, %, не более
Содержание свободного газа, %, не более
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, кВт, не более
Габаритные размеры ПУУ ДСП, мм, не более
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации
Средний срок службы, лет
Средняя наработка на отказ, ч
Режим работы ПУУ ДСП
2000
800
2000
600
УХЛ1 по ГОСТ 15150-69
10
35000
непрерывный
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации ПУУ ДСП типографским способом
и на таблички технологического блока и КП «Акира» – методом гравировки или шелкографией.
Комплектность средства измерений
ПУУ ДСП «Татинтек»
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность СИ
Наименование
Установкапереноснаяучетадобываемой
скважинной продукции ПУУ ДСП «Татинтек»
Паспорт
Руководство по эксплуатации
Методика поверки
П-1.2.02.00.00.00.01-2019
РЭ-1.2.02.00.00.00.01-2019
НА.ГНМЦ.0386-19 МП
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяподокументуНА.ГНМЦ.0386-19 МП«Инструкция.ГСИ.Установки
переносные учета добываемой скважинной продукции ПУУ ДСП «Татинтек». Методика
поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 19.07.2019 г.
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда по ГОСТ 8.637-2013;
- средства поверки в соответствии с документами на поверку СИ, входящих в состав
ПУУ ДСП.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой ПУУ ДСП с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ПУУ ДСП.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
представлены в документе МН 555-2015 «Количество нефти и нефтяного газа извлекаемых из
недр. Методика измерений установкой переносной учета добываемой скважинной продукции»,
ФР.1.29.2015.20799.
Нормативные и технические документы, устанавливающие требования к установкам
переносным учета добываемой скважинной продукции ПУУ ДСП «Татинтек»
Приказ Минэнерго России № 179 от 15.03.2016 г. Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений,
выполняемыхприучетеиспользуемыхэнергетическихресурсов,иобязательных
метрологических требований к ним, в том числе показателей точности измерений
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений
массового расхода многофазных сред
ТУ 3667-060-61818140-19 Установки переносные учета добываемой скважинной
продукции ПУУ ДСП «Татинтек». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Татинтек» (ООО «Татинтек»)
ИНН 1644055843
Адрес: 423458, Республика Татарстан, г. Альметьевск, ул. Ризы Фахретдина, д. 62
Телефон: (8553) 314-707
Факс: (8553) 314-709
E-mail:
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: (843) 567-20-10, 8-800-700-68-78
Факс: (843) 567-20-10
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
