Номер госреестра:
76609-19
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
TTe
Производитель:
Фирма "ARMANO Messtechnik GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75555
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические серии TTe
Назначение средства измерений
Преобразователи термоэлектрические серии TTe (далее – ТП) предназначены для
измерений температуры жидких и газообразных окислительных и нейтральных сред и твердых
тел.
Описание средства измерений
Принцип действия ТП основан на преобразовании тепловой энергии в ТЭДС термопары
при наличии разности температуры между горячим спаем и свободными концами. Термопара –
два проводника из разнородных материалов, соединенных на одном конце и образующих часть
устройства, использующего термоэлектрический эффект для измерения температуры.
Основной частью ТП является чувствительный элемент (ЧЭ) с термопарой типа J, К, N
или S (НСХ по ГОСТ 8.585-2001), помещенный в защитную арматуру из нержавеющей стали. В
термопарах положительный термоэлектрод – железо, а отрицательный – константан для типа J,
положительный – хромель, отрицательный – алюмель для типа К, положительный –
платинородий, отрицательный – платина для типа S, положительный – нихросил,
отрицательный – нисил для типа N. Свободные концы подсоединены к соединительной головке
к контактным клеммам.
Серия ТТе имеет исполнения TТеMiA, TТеMiAo, TТеMiXiAo, TТеHoA, TТеHrA,
TТеHrXiA, TТеHrXdA, TТеHoSrA, TТеSrA,TТеSrXdA, TТеSrXiA, TТеMA, TТеКA,ТТеО,
TTeMiL,TTeMiD,TTeMiSt,различающиесятипомЧЭ,количествомЧЭ,типом
соединительной головки, диаметром и длиной погружной части, а также наличием или
отсутствием взрывозащиты и искробезопасности.
Информация об исполнении ТП зашифрована в коде полного условного обозначения
123456789101112
TТе
1 – T - Термопреобразователь + Te – Термопара;
2 – механическое присоединение:
- Mi - щуп с минеральной изоляцией без защитной гильзы, измерительная вставка
несменная (L; D; St – обозначения соединительного кабеля и/или соединительного
штекерного разъема свободных концов);
- Ho – для установки в защитные гильзы, без шейки, измерительная вставка сменная;
- НоSr – с составной защитной гильзой, без шейки, измерительная вставка сменная;
- Sr – с составной защитной гильзой, с шейкой, измерительная вставка сменная;
- Hr - для установки в защитные гильзы, с шейкой, измерительная вставка
сменная;
- М – прямая защитная гильза из жаропрочной стали;
- К– прямая защитная гильза из керамики;
- О – с накладной призмой для измерений температуры поверхности трубы;
3 – обозначение взрывозащиты:
- Xd – во взрывозащищенном корпусе;
- Xi – искробезопасная электрическая цепь;
4 – электрическое присоединение:
- А – с соединительной головкой;
- Ао – для встраивания в соединительную головку;
5 – Термопарапо ГОСТ 6616-94: K (NiCr-Ni), N (NiCrSi-NiSi), J (Fe-CuNi) или S (Pt10Rh-Pt);
6 – количество ЧЭ: 1 или 2;
Лист № 2
Всего листов 6
7 – диаметр защитной гильзы / диаметр щупа: 3; 6; 8; 9; 10; 11; 12; 14; 15; 22 или 24
(TTeMi: 0,5; 1; 1,5; 2; 3; 6; 8);
8 – тип соединительной головки;
9 – присоединение к процессу (2 - без резьбы; 2F – заглушка фланцевая; 2G – цапфа с
резьбой и др.);
10 – 12 (соединительная резьба; длина монтажной части).
На информационной наклейке соединительной головки ТП во взрывозащищенном
исполнении нанесена маркировка в соответствии декларации взрывозащиты АТЕХ, IECeX или
EACEx: взрывонепроницаемая оболочка Ех d, защита оболочкой для работы во взрывоопасных
пылевых средах Ex t, взрывозащита «искробезопасная электрическая цепь» Ex ia, Ex ib с
указанием температурного класса.

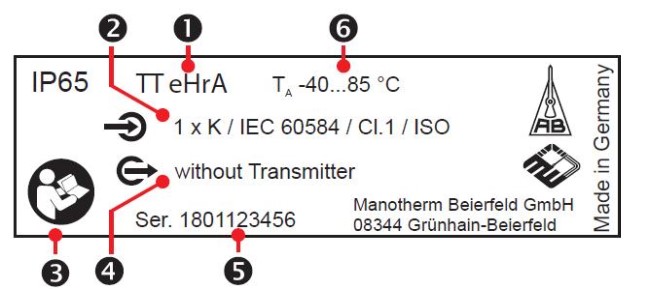

Образец шильдика ТП представлен на рисунке 1.
Общий вид ТП представлен на рисунке 2.
1- Обозначение типа;
2- Характеристики (вход
термопар):
количество × чувствительный
элемент/Норматив продукта
/Класс точности/Место измерения
(ISO= изолировано; GND=место
измерения сварено с защитной
оболочкой);
3- Символ следовать инструкции;
4- Отсутствие трансмиттера -
without Transmitter;
5- Серийный номер (первые две
цифры – год изготовления);
6- Диапазон температуры
окружающей среды.
Рисунок 1- Образец шильдика ТП
TTeMA
TTeMiATTeHoA
TTeHrA
TTeHoSrA
TTeSrATTeMiAo; TTeMiXiAo
TTeMiL, TTeMiD,
TTeMiSt
Лист № 3
Всего листов 6
TTeKATTeOTTeHrXiATTeHrXdA
TTeSrXiATTeSrXdA
Рисунок 1 - Общий вид преобразователей термоэлектрических серии TTe
Программноеобеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1- Метрологические характеристики
Наименование характеристикиЗначение
Тип чувствительного элементаJ(ЖК), K(ХА), N(НН), S(ПП)
Диапазоны измерений температуры
1)
, °С
тип Jот -40 до +750
тип K, N от -40 до +1200
тип S от 0 до +1600
Класс допуска по ГОСТ 6616-94 1; 2
Пределы допускаемой абсолютной
погрешности измерений температуры
2)
, °С
ТП тип J в диапазоне от -40 до +750 °С
класс 1
±
1,5 или
±
0,004 ∙ |t
изм
|
3)
класс 2
±
2,5 или
±
0,0075∙ |t
изм
|
ТП тип K и N
класс 1 в диапазоне от -40 до +1000 °С
±
1,5 или
±
0,004 ∙ |t
изм
|
класс 2 в диапазоне от -40 до +1200 °С
±
2,5 или
±
0,0075 ∙ |t
изм
|
ТП тип S
класс 1 в диапазоне от 0 до +1100 °С
±
1,0
класс 1 в диапазоне св. +1100 до +1600 °С
±
(1 + (t
изм
-1100) ∙ 0,003)
класс 2 в диапазоне от 0 до +1600 °С
±
1,5 или
±
0,0025 ∙ t
изм
___________
1) Приведенполныйдиапазонизмерений.ДиапазонизмеренийТПограничен
используемым материалом изоляции или защитной гильзы и указан в паспорте,
2) действует соответственно большее значение,
3) t
изм
– измеренная температура, °С
Лист № 4
Всего листов 6
100
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Сопротивление изоляции при +25±10 °C, МОм,
не менее
Количество чувствительных элементов
1 или 2
Габаритные размеры
защитной арматуры
диаметр, мм, не более
диаметр изоляции TTeMi, мм, не более
длина
1)
, мм
соединительной головки (Д×Ш×В), мм, не более
3; 6; 8; 9; 10; 11; 12; 14; 15; 22; 24
0,5; 1; 1,5; 2; 3; 6; 8
от 30 до 2000
126×110×145
Маркировка взрывозащиты
при обозначении Xd, Xi
ТТеHrXiA, TTeSrXiA
TTeHrXdA, TTeSrXdA
TTeMiXiAo
0Ex ia IIC T6…T1 Ga X
Ga/Gb Ex ia IIC T6…T1 X
1 Ex ia IIC T6…T1 Gb X
1 Ex ib IIC T6…T1 Gb X
Ex ia IIIC T80°C…T440°C Da X
Ex ia IIIC T80°C…T440°C Da/Db X
Ex ia IIIC T80°C…T440°C Db X
Ex ib IIIC T80°C…T440°C Db X
0Ex ia db IIC T6…T1 Ga X
Ga/Gb Ex db IIC T6…T1 X
Ga/Gb Ex ia/db IIC T6…T1 X
1Ex db IIC T6…T1 Gb X
Ex ia tb IIIC T80°C…T440°C Da X
Ex tb IIIC T80°C…T440°C Db X
Ex ia/tb IIIC T80°C…T440°C Da/Db X
0Ex ia IIC T6…T1 Ga X
1Ex ia IIC T6…T1 Gb X
1Ex ib IIC T6…T1 Gb X
Ex ia IIIC T80°C…T440°C Da X
Ex ia IIIC T80°C…T440°C Db X
Ex ib IIIC T80°C…T440°C Db X
Условия эксплуатации:
диапазон температуры окружающего воздуха
2)
,
°
С
от -40 до +100
относительная влажность окружающего
воздуха, %до 100
Срок службы, лет, не менее 10
Средняя наработка на отказ, ч 90000
_________
1)Длина монтажной части более 2000 мм поставляется в виде катушки;
2) указана температура эксплуатации для стандартных исполнений, для взрывозащищенных
исполнений – от -40 до +85 °С.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 3 - Комплектность преобразователя термоэлектрического серии TTe
НаименованиеОбозначениеКоличество
ПреобразовательTТеMiA (TТеHoA, TТеHrA, TТеHrXiA,
термоэлектрический серииTТеHrXdA, TТеHoSrA, TТеSrA,
TTeTТеSrXdA, TТеSrXiA, TТеMiAo,1 шт.
TТеMiXiAo, TТеMA, TТеКA, ТТеО,
TTeMiL, TTeMiD, TTeMiSt)
ПаспортПС1 экз.
Методика поверки МП 2411- 0168-2019 1 экз. на партию
Поверка
осуществляетсяподокументуМП2411-0168-2019«ГСИ.Преобразователи
термоэлектрические серии TTe. Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» 30.05.2019 г.
Основные средства поверки:
- термометры сопротивления эталонные ЭТС-100 3-го разряда, регистрационный номер
в Федеральном информационном фонде средств измерений 19916-10;
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО,
регистрационный номер 41201-09;
- преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в
Федеральном информационном фонде средств измерений 23245-08;
- термостат жидкостный 7000 модификации 7012,регистрационный номер в
Федеральном информационном фонде 40415-15;
- термостат переливной прецизионный ТПП-1.0, регистрационный номер в Федеральном
информационном фонде 33744-07;
- термостат жидкостный 814L, регистрационный номер в Федеральном информационном
фонде 20510-06;
- печь лабораторная высокотемпературная, диапазонтемпературыот плюс 300 до
плюс 1600 °С, погрешность поддержания температуры ±2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическим серии TTe
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические требования
Техническая документация фирмы «ARMANO Messtechnik
GmbH
», Германия
Изготовитель
Фирма «ARMANO Messtechnik
GmbH
», Германия
Адрес: Аm Gewerbepark 9, 08344 Grünhain-Beierfeld, Germany
Телефон: +49 3774 58-0, факс: +49 3774 58 -545
E-mail:
Web-сайт:
Лист № 6
Всего листов 6
Заявитель
Фирма «SGS Germany GmbH», Германия
Адрес: Rodingsmarkt 16, D20459, Hamburg, Germany
Телефон: +49 40 30101-0
E-mail:
Web-сайт:
«Всероссийский
лиц в области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14563-95 | Преобразователи термоэлектрические | ТХК 9414 | ОАО "НПП "Эталон", г.Омск | 2 года | Перейти |
| 8330-81 | Преобразователи давления | Кремний | Прибороремонтный завод, Казахстан, г.Усть-Каменогорск | Нет данных | Перейти |
| 16791-97 | Преобразователи измерительные | ПИ 01 | ГУП РФ "Владимирский завод "Эталон", г.Владимир | 2 года | Перейти |
| 22259-01 | Преобразователи термоэлектрические | 185 | Фирма "Emerson Process Management / Rosemount Temperature GmbH", Германия | 2 года | Перейти |
| 7451-79 | Преобразователи аналого-цифровые интегрирующие | АЦПИ-02 | ОКБА НПО "Химавтоматика", г.Дзержинск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
