Номер госреестра:
76608-19
Наименование СИ:
Термометры цифровые
Обозначение типа:
ARMANO
Производитель:
Фирма "ARMANO Messtechnik GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.11.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75554
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры цифровые ARMANO
Назначение средства измерений
Термометры цифровые ARMANO, модификации TD, TPt, ТТе (далее – термометры)
предназначены для измерений температуры неагрессивных жидкостей и газов, а также твердых
поверхностей и вывода измеренных значений в виде цифрового кода на индицирующие
устройства.
Описание средства измерений
Принципдействиятермометровоснованнасвойстветермопреобразователей
изменять электрическое сопротивление с изменением температуры (при использовании ТС) или
на свойстве генерировать ЭДС при возникновении разности температуры на спаях термопары
(при использовании ТП). Выводизмеренных значений в модификациях ТPt, TTe
осуществляется преобразователем измерительным серии PR (регистрационный номер в
Федеральном информационном фонде 70943-18), моделей 5331, 5333, 5334, 5337, 5350, в виде
цифрового кода по протоколу HART, PROFIBUS, PA/FOUNDATION Fieldbus и (или) в виде
масштабированного унифицированного сигнала силы постоянного тока 4-20 мА, линейного по
отношению к температуре; исполнения TPtPAXd и TТеPAXd оснащены дисплеем.В
модификации TD измеренные значения температуры отображаются на дисплее вторичного
преобразователя.
Основной частью термометра являетсячувствительный элемент (ЧЭ) с ТС (Pt100,
Pt1000, α = 0,00385 °С
-1
) или с ТП (типы К, J, N, S с НСХ по ГОСТ 8.585-2001), помещенный в
защитнуюарматуруизнержавеющейсталииприсоединяющийсяквторичному
преобразователю (трансмиттеру), через разъем, удлинительную гильзу или кабель.
Термометры имеют три модификации:
TD – с платиновым термопреобразователем сопротивления Pt1000, цифровым дисплеем
(3-х разрядный ЖКД, диаметр корпуса 63; 4-х разрядный ЖКД, диаметр корпуса 100) и питанием
от батареи;
ТPt – с платиновым термопреобразователем сопротивления (один или два Pt100, ЧЭ -
пленочный или проволочный, класс допуска по ГОСТ 6651-2009: АА, А, В или С);
TTe – с термоэлектрическим преобразователем (одна или две ТП, тип К, J, N или S, класс
допуска 1или 2 по ГОСТ 6616-94).
Модификация TD имеет исполнения: TDSCh, TDKCh, TDPKCh, TDPSCh, различающиеся
метрологическими характеристиками, габаритными размерами, расположением датчика по
отношениюкдисплеювторичногопреобразователя(осевое,радиальное),способом
подсоединения (жестко закрепленный, посредством кабеля) и видом защитной гильзы (прямая,
угловая, погружная, поверхностная).
В обозначение заказа входит диаметр корпуса вторичного преобразователя, расположение
датчика (осевое, осевое со смещением, радиальное, радиальное под углом), диапазон измерений,
габаритные размеры монтажной части термометра, длина кабеля при наличии, параметры
соединений.
Модификация TPt имеет исполнения: TPtMiAT, TPtHoAT, TPtHrAT, TPtHrXiAT,
TPtHrXdAT, TPtHoSrAT, TPtSrAT, TPtSrXdAT, TPtSrXiAT, TPtMiAoT, TPtMiXiAoT, TPtPAXd,
TPtRAТ, TPtRGТ, TPtMfAT, TPtMfStТ, различающиеся метрологическими характеристиками,
габаритными размерамии видом защитной гильзы (прямая, составная, погружная,
поверхностная), типом и габаритными размерами соединительной головки с вторичным
преобразователем, наличием или отсутствием взрывозащиты и искробезопасности.
В обозначение заказа входит преобразователь измерительный серии PR, класс точности
чувствительного элемента, габаритные размеры монтажной части термометра, тип и габаритные
размеры соединительной головки, параметры соединений.
Лист № 2
Всего листов 9
Модификация TТе имеет исполнения: TТеMiAT, TТеHoAT, TТеHrAT, TТеHrXiAT,
TТеHrXdAT, TТеHoSrAT, TТеSrAT,TТеSrXdAT, TТеSrXiAT, TТеMiAoT, TТеMiXiAoT,
TТеPAXd,TТеMAT,TТеКAT, ТТеОТ,которыеразличаютсяметрологическими
характеристиками, габаритными размерами и видом защитной гильзы (прямая, составная,
погружная, поверхностная), типом и габаритными размерами соединительной головки с
вторичным преобразователем, наличием или отсутствием взрывозащиты и искробезопасности.
В обозначение заказа входит преобразователь измерительный серии PR, тип термопары,
габаритные размеры монтажной части термометра, тип и габаритные размеры соединительной
головки, параметры соединений.
Соединительнаяголовкатермометрасвторичнымпреобразователемможет
пломбироваться после установки в процесс измерений.
Общий вид средства измерений представлен на рисунке 1.
TD
Лист № 3
Всего листов 9

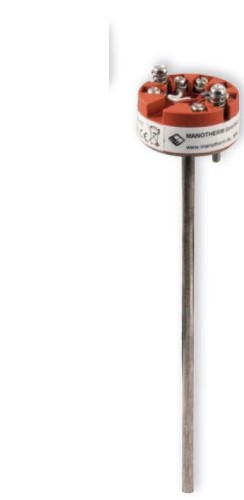

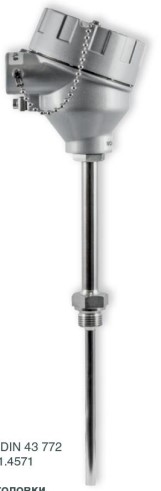

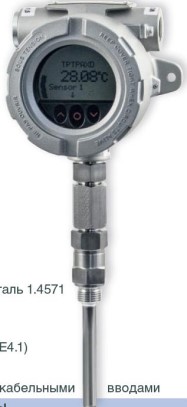

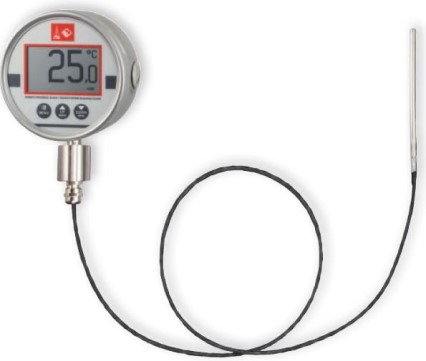

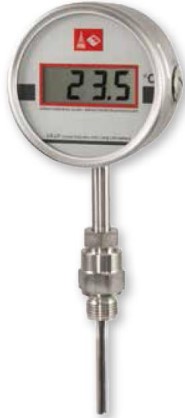

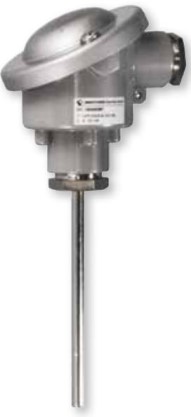

Рисунок 1 - Общий вид термометров
Программноеобеспечение
Термометры модификации TPt и ТТе работают под управлением встроенного ПО
преобразователейизмерительныхсерииPR,регистрационныйномервФедеральном
информационном фонде 70943-18.
Уровень защиты ПО термометров модификаций TPt и ТТе от непреднамеренных и
преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии
Р 50.2.077-2014.
Термометрымодификации TD работают под управлением встроенного ПО, которое
осуществляет функции сбора, обработки, отображения на дисплее измерительной информации.
Уровень защиты ПО термометров модификации TD от непреднамеренных и
преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии
Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Идентификационные данные (признаки)
Значение
TDPKCh, TDPSCh,
Trial, TDSCh
Номер версии (идентификационный номер) ПО, не
ниже
Таблица 1 - Идентификационные данные программного обеспечения
Термометры
TPt, ТТе,
Идентификационное наименование ПОсоответствует модификации
-1.0.7
TPt, TТе
Лист № 4
Всего листов 9
Метрологические и технические характеристики
погрешности термометра, °С
Таблица 2- Метрологические характеристики термометров модификации TD
Наименование характеристикиЗначение
Модификация/ИсполненияTDSCh, TDKChTDPKCh, TDPSCh
Диапазоны измерений температуры
1)
, °Сот -99,9 до +550 от -99,9 до +500
Пределы допускаемой абсолютной
±
(0,1+0,003∙(t
max
- t
min
)
2)
)
±
(0,1+0,001∙(t
max
- t
min
))
__________
1) Приведен полный диапазон измерений, диапазон ограничен корпусом и указан в паспорте;
2) t
max
, t
min
– максимальная и минимальная температура измерений, °С
Таблица 3- Метрологические характеристики термометров модификации TPt
Наименование характеристикиЗначение
12
Диапазоны измерений температуры
1)
, °С от -200 до +600
Пределы допускаемой основной абсолютной
погрешности термометра, °С
±
0,1
трансмиттер 5331 и ЧЭ Pt100:
класс АА
±
(0,3+0,0017∙|t
изм
|
2)
)
класс А
±
(0,35+0,002∙|t
изм
|)
класс В
±
(0,5+0,005∙|t
изм
|)
класс С
±
(0,8+0,01∙|t
изм
|)
трансмиттер 5333 и ЧЭ Pt100:
класс АА
±
(0,4+0,0017∙|t
изм
|)
класс А
±
(0,45+0,002∙|t
изм
|)
класс В
±
(0,6+0,005∙|t
изм
|)
класс С
±
(0,9+0,01∙|t
изм
|)
трансмиттер 5337; 5350 и ЧЭ Pt100:
класс АА
±
(0,2+0,0017∙|t
изм
|)
класс А
±
(0,25+0,002∙|t
изм
|)
класс В
±
(0,4+0,005∙|t
изм
|)
класс С
±
(0,7+0,01∙|t
изм
|)
Пределы допускаемой дополнительной
приведенной к диапазону измерений
погрешности термометра, вызванной
отклонением от нормальной температуры от
+20 до +28 °С на каждые 10 °С, %
трансмиттер 5331 и 5333
трансмиттер 5337
±
0,05
трансмиттер 5350
±
0,02
Нормальные условия измерений:
- диапазон температуры окружающего
воздуха,
°
Сот +20 до +28
- диапазон относительной влажности
окружающего воздуха, %от 30 до 80
- диапазон атмосферного давления, кПа от 84 до 106
____________
1) Приведен полный диапазон измерений, диапазон измерений ограничен классом допуска
встраиваемого ЧЭ (ГОСТ 6651-2009) и указан в паспорте;
2) t
изм
– измеренная температура, °С
Лист № 5
Всего листов 9
трансмиттер 5331; 5334 и ЧЭ:
ТП тип J в диапазоне от -40 до +750 °С
класс 1
класс 2
класс 2
±
2,0
или
±
(0,5+0,004 ∙ |t
изм
|)
класс 2 в диапазоне от -40 до +1200 °С
от +20 до +28
Таблица 4 –Метрологические характеристики термометров модификации TТе
Наименование характеристикиЗначение
12
Диапазоны измерений температуры
1)
, °С от -40 до +1600
Пределы допускаемой основной абсолютной
погрешности термометра
2)
, °С
ТП тип K и N
класс 1 в диапазоне от -40 до +1000 °С
класс 2 в диапазоне от -40 до +1200 °С
±
2,5
или
±
(1+0,004 ∙ |t
изм
|
3)
)
±
3,5
или
±
(1+0,0075∙ |t
изм
|)
±
2,5
или
±
(1+0,004 ∙ |t
изм
|)
±
3,5
или
±
(1+0,0075 ∙ |t
изм
|)
ТП тип S
класс 1 в диапазоне от 0 до +1100 °С
класс 1 в диапазоне св. +1100 до +1600 °С
класс 2 в диапазоне от 0 до +1600 °С
±
3,0
±
(3 + (t
изм
-1100) ∙ 0,003)
±
3,5
или
±
(2+0,0025 ∙ t
изм
)
трансмиттер 5337; 5350 и ЧЭ:
ТП тип J в диапазоне от -40 до +750 °С
класс 1
±
2,0
или
±
(0,5+0,004 ∙ |t
изм
|)
±
3,0
или
±
(0,5+0,0075∙ |t
изм
|)
ТП тип K и N
класс 1 в диапазоне от -40 до +1000 °С
±
3,0
или
±
(0,5+0,0075 ∙ |t
изм
|)
ТП тип S
класс 1 в диапазоне от 0 до +1100 °С
класс 1 в диапазоне св. +1100 до +1600 °С
класс 2 в диапазоне от 0 до +1600 °С
±
2,0
±
(2+(t
изм
-1100) ∙ 0,003)
±
2,5
или
±
(1+0,0025 ∙ t
изм
)
Пределы допускаемой дополнительной
приведенной к диапазону измерений
погрешности термометра, вызванной
отклонением от нормальной температуры от
+20 до +28 °С на каждые 10 °С, %
трансмиттер 5331 и 5334:
трансмиттер 5337:
трансмиттер 5350:
±
0,1
±
0,05
±
0,02
Нормальные условия измерений:
- диапазон температуры окружающего
воздуха,
°
С
- диапазон относительной влажности
окружающего воздуха, %
- диапазон атмосферного давления, кПа
от 30 до 80
от 84 до 106
Лист № 6
Всего листов 9
12
____________
1) Приведен полный диапазон измерений, диапазон измерений ограничен используем
материалом изоляции или защитной гильзы и указан в паспорте;
2) действует соответственно большее значение;
3) t
изм
– измеренная температура, °С
24
3,6
5
1,5
110×145×126
101×99×50
4 - 20
-
-
-
-
-
Таблица 5 – Основные технические характеристики
Наименование характеристикиЗначение
TPtТТе
TD
Модификация
Напряжение питания постоянным
током, В
Потребляемая мощность, В∙А, не
более
Габаритные размеры
корпус, мм, не более
защитной арматуры
диаметр, мм, не более
длина
1)
, мм
3, 6, 9, 11, 12, 14, 15, 22, 24
от 30 до 2000
3, 6, 8, 10, 12
от 150 до 2500
Выходной унифицированный
сигнал силы постоянного тока
2)
, мА
Выходной цифровой сигнал
2)
по протоколу HART, PROFIBUS,
PA/FOUNDATION Fieldbus
Маркировка взрывозащиты
исполнений термометра
(термопреобразователь +
трансмиттер)
при обозначении Xd, Xi:
TPtHrXiA(Т), TPtSrXiA(Т),
ТТеHrXiA(Т), TTeSrXiA(Т)
TPtHrXdA(Т), TPtSrXdA(Т),
TPtPAXd, TTeHrXdA(Т),
TTeSrXdA(Т), TTePAXd
TPtMiXiAo(T), TTeMiXiAo(T)
0Ex ia IIC T6…T1 Ga X
Ga/Gb Ex ia IIC T6…T1 X
1 Ex ia IIC T6…T1 Gb X
1 Ex ib IIC T6…T1 Gb X
Ex ia IIIC T80°C…T440°C Da X
Ex ia IIIC T80°C…T440°C Da/Db X
Ex ia IIIC T80°C…T440°C Db X
Ex ib IIIC T80°C…T440°C Db X
0Ex ia db IIC T6…T1 Ga X
Ga/Gb Ex db IIC T6…T1 X
Ga/Gb Ex ia/db IIC T6…T1 X
1Ex db IIC T6…T1 Gb X
Ex ia tb IIIC T80°C…T440°C Da X
Ex tb IIIC T80°C…T440°C Db X
Ex ia/tb IIIC T80°C…T440°C Da/Db X
0Ex ia IIC T6…T1 Ga X
1Ex ia IIC T6…T1 Gb X
1Ex ib IIC T6…T1 Gb X
Ex ia IIIC T80°C…T440°C Da X
Ex ia IIIC T80°C…T440°C Db X
Ex ib IIIC T80°C…T440°C Db X
Лист № 7
Всего листов 9
Наименование характеристикиЗначение
Условия эксплуатации:
диапазон температуры
окружающего воздуха
3)
,
°
Сот -40 до +85
от -10 до +60
(TDSCh, TDKCh)
от -20 до +70
относительная влажность
(TDРSCh, TDРKCh)
окружающего воздуха, % до 100
до 100
Срок службы, лет, не менее108
Средняя наработка на отказ, ч 50000
___________
1) Длина монтажной части более 2000 мм в модификациях TPt, TTe поставляется в виде
катушки.
2) Выходной сигнал в модификациях TPt, TTe зависит от применяемого преобразователя серии
PR.
3) Температура эксплуатации модификаций TPt, TTe указана для стандартных исполнений, для
взрывозащищенных исполнений – в сертификате соответствия
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
1 шт.
Количество
1 экз.
Таблица 6 - Комплектность термометра цифрового ARMANO
НаименованиеОбозначение
Термометр цифровойTDSCh (TDKCh, TDPKCh, TDPSCh
ARMANOTPtMiAT, TPtHoAT, TPtHrAT,
TPtHrXiAT, TPtHrXdAT, TPtHoSrAT,
TPtSrAT, TPtSrXdAT, TPtSrXiAT,
TPtMiAoT, TPtMiXiAoT, TPtPAXd,
TPtRAТ, TPtRGТ, TPtMfAT, TPtMfStТ,
TТеMiAT, TТеHoAT, TТеHrAT,
TТеHrXiAT, TТеHrXdAT, TТеHoSrAT,
TТеSrAT, TТеSrXdAT, TТеSrXiAT,
TТеMiAoT, TТеMiXiAoT, TТеPAXd,
TТеMAT, TТеКAT, ТТеОТ)
ПаспортПС
Методика поверки МП 2411-0169-2019
Поверка
осуществляется по документу МП 2411-0169-2019 «ГСИ. Термометры цифровые ARMANO.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 31.05.2019 г.
Основные средства поверки:
- термометры сопротивления эталонные ЭТС-100 3-го разряда, регистрационный номер
в Федеральном информационном фонде 19916-10;
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО,
регистрационный номер в Федеральном информационном фонде 41201-09;
- преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в
Федеральном информационном фонде 23245-08;
- термостат жидкостный 7000 модификации 7012,регистрационный номер в
Федеральном информационном фонде 40415-15;
- термостат переливной прецизионный ТПП-1, регистрационный номер в Федеральном
информационном фонде 33744-07;
Лист № 8
Всего листов 9
- термостат жидкостный 814L, регистрационный номер в Федеральном информационном
фонде 20510-06;
- печь лабораторная высокотемпературная, диапазон температуры до плюс 1600 °С,
погрешность поддержания температуры ±2 °С;
- криостат КТ-4, изготовитель ООО «ИзТех», диапазон температуры от минус 180 до
0 °С, нестабильность поддержания температуры±0,01 °С; неоднородность температурного
поля ±0,04 °С;
- сосуд Дьюара, заполненный жидким азотом. Диапазон температуры от минус 219 до
минус 196
°
С, нестабильность температуры за время измерения не более ±0,003
°
С;
- калибратор многофункциональный AOIP модификации Calys 75R, регистрационный
номер в Федеральном информационном фонде 51219-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термометрам цифровым ARMANO
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы «ARMANO Messtechnik GmbH», Германия
Изготовитель
Фирма «ARMANO Messtechnik GmbH», Германия
Адрес: Аm Gewerbepark 9, 08344 Grünhain-Beierfeld, Germany
Телефон: +49 3774 58-0, факс: +49 3774 58 -545
E-mail:
Web-сайт:
Заявитель
Фирма «SGS Germany GmbH», Германия
Адрес: Rodingsmarkt 16, D20459, Hamburg, Germany
Телефон: +49 40 30101-0
E-mail:
Web-сайт:
Лист № 9
Всего листов 9
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 42450-09 | Приборы щитовые цифровые электроизмерительные | ЩК96, ЩК120 | ОАО "Электроприбор", г.Чебоксары | 3 года | Перейти |
| 28048-04 | Штангенциркули цифровые | RD-10, RD-20, RD-30 | Фирма "Baker Gauges India Ltd.", Индия | 1 год | Перейти |
| 37522-08 | Микрометры цифровые зубоизмерительные | VOGEL | Фирма "Vogel-Germany GmbH & Co. KG", Германия | 1 год | Перейти |
| 27887-04 | Термометры ртутные стеклянные | ASTM 120C | Фирма "Ludwig Schneider GmbH & Co. KG", Германия | 2 года | Перейти |
| 13050-89 | Термометры сопротивления | CC-FTW | Завод им.Эриха Вайнерта, Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
